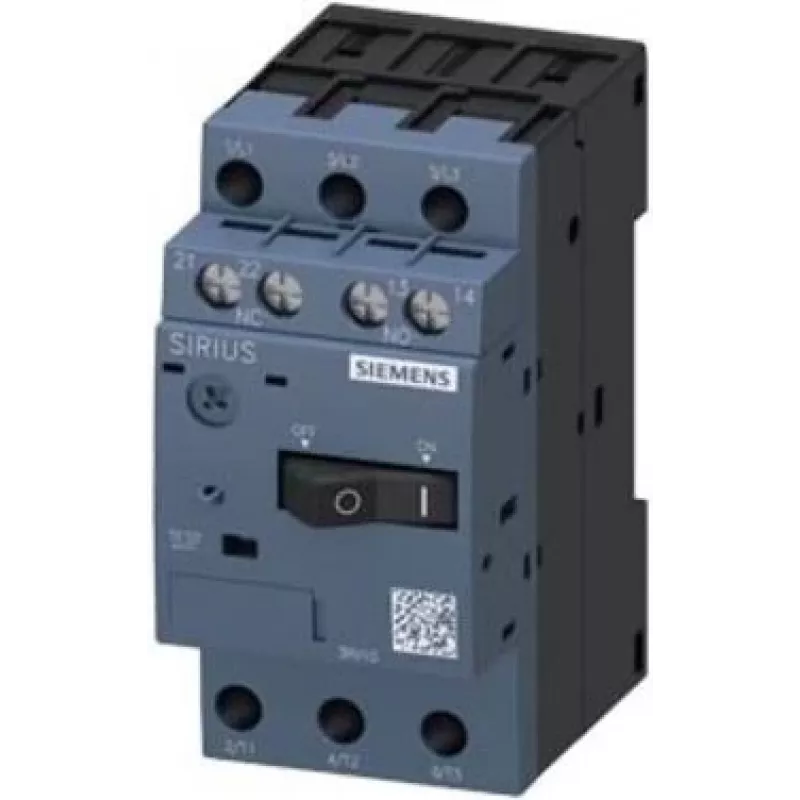

SIEMENS SIRIUS 3RV1011-1JA15 grandinės pertraukiklis variklių apsaugai, 3 polių, 7...10 A, 130 A trumpojo jungimo atjungiklis, S00, varžtiniai gnybtai

Kai variklis pradeda kaisti dėl perkrovos, kiekviena sekundė gali kainuoti brangų remontą. SIEMENS SIRIUS 3RV1011-1JA15 yra specializuotas variklių apsaugos grandinės pertraukiklis, kuris užtikrina patikimą apsaugą nuo perkrovos ir trumpojo jungimo, išlaikydamas jūsų gamybos procesus nepertraukiamus. Šis 3 polių įrenginys su reguliuojamu terminiu atjungikliu nuo 7 iki 10 A ir fiksuotu magnetiniu atjungikliu prie 130 A yra suprojektuotas taip, kad atlaikytų net 100 kA trumpojo jungimo srovę esant 400 V AC. Kompaktiškas S00 dydis leidžia lengvai montuoti DIN bėgeliuose, o varžtiniai gnybtai užtikrina patikimą ir lengvai prižiūrimą prijungimą.

Privalumai, svarbūs Jūsų verslui

• Reguliuojamas terminis atjungiklis 7...10 A leidžia tiksliai pritaikyti apsaugą prie konkretaus variklio vardinės srovės.
• Fiksuotas magnetinis atjungiklis prie 130 A užtikrina momentinę apsaugą nuo trumpojo jungimo.
• Aukšta pertraukimo galia (100 kA esant 400 V AC) sumažina galimus nuostolius dėl gedimų.
• Kompaktiškas S00 korpusas taupo vietą skydelyje.
• Varžtiniai gnybtai palengvina montavimą ir techninę priežiūrą.
• Atitinka IEC 60947-2, IEC 60947-4-1, UL, CSA standartus – tinka tarptautiniams projektams.
• Ilgas elektros ir mechaninis tarnavimo laikas (100 000 perjungimų) užtikrina ilgaamžiškumą.

Kam skirtas

Šis pertraukiklis idealiai tinka pramonės įmonėms, kuriose naudojami elektros varikliai, pavyzdžiui, konvejerių, siurblių, ventiliatorių ar kompresorių valdymui. Jis tinka tiek naujiems įrenginiams, tiek esamų sistemų modernizavimui, kai reikia patikimos ir sertifikuotos apsaugos. Dėl kompaktiško dydžio ir plačios temperatūrų amplitudės (-20 °C iki +60 °C) jis gali būti naudojamas įvairiose pramoninėse aplinkose.

Kaip naudoti

Montavimas paprastas: užfiksuokite pertraukiklį ant standartinio 35 mm DIN bėgelio arba pritvirtinkite varžtais, prijunkite tris fazes ir variklio kabelius prie aiškiai pažymėtų varžtinių gnybtų, tada nustatykite terminio atjungiklio reguliavimo ratuką pagal variklio vardinę srovę. Įrenginys skirtas naudoti uždarose valdymo spintose (IP20 apsaugos klasė).

Pagrindinės specifikacijos

• Prekės ženklas: SIEMENS
• Modelis: 3RV1011-1JA15
• MPN: 3RV10111JA15
• EAN: 4011209381858
• Produkto tipas: Grandinės pertraukiklis variklių apsaugai
• Dydis: S00
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 10 A prie 400 V AC
• Terminio atjungiklio nustatymo diapazonas: 7...10 A
• Momentinio trumpojo jungimo atjungiklio nustatymas: 130 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Trumpojo jungimo pertraukimo galia (Icu) prie 400 V AC: 100 kA
• Prijungimo tipas: Varžtiniai gnybtai
• Montavimo tipas: DIN bėgelis / varžtinis montavimas
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -20 iki +60 °C
• Elektrinis tarnavimo laikas: 100 000 perjungimų
• Mechaninis tarnavimo laikas: 100 000 perjungimų
• Atjungimo charakteristika: Termomagnetinė
• Standartai: IEC 60947-2, IEC 60947-4-1, UL, CSA

Patarimai

SIEMENS 3RV1011-1JA15 yra ne tik grandinės pertraukiklis – tai precizinis variklių apsaugos instrumentas. Reguliuojamas terminis atjungiklis ir didelė pertraukimo galia daro jį patikimu pasirinkimu pramoniniam variklių valdymui, o SIEMENS reputacija ir atitiktis tarptautiniams standartams užtikrina ilgalaikę vertę. Rekomenduojame reguliariai tikrinti nustatymus ir laikytis gamintojo nurodymų, kad apsauga veiktų efektyviai.
