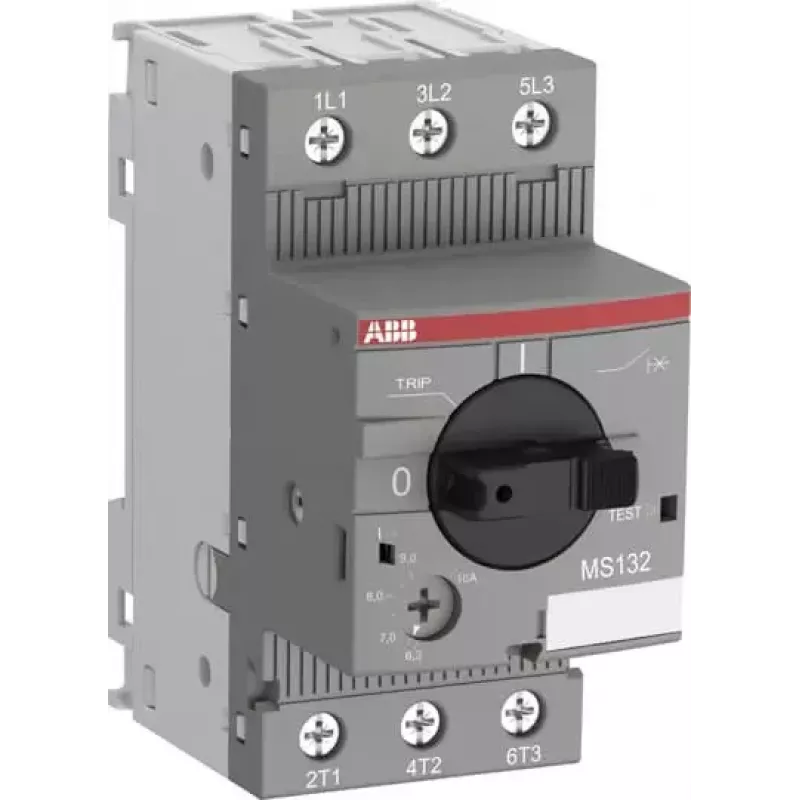

ABB MS132-6.3 variklio apsaugos jungiklis, 4,0-6,3 A, 3 polių, termomagnetinis 1SAM350000R1009

Užtikrinkite nepertraukiamą gamybos linijų veikimą su ABB MS132-6.3 – kompaktišku variklio apsaugos jungikliu, kuris patikimai apsaugo tris fazinius variklius nuo perkrovos ir trumpojo jungimo. Šis termomagnetinis įtaisas skirtas profesionaliems elektrikams ir pramonės inžinieriams, kuriems svarbus ilgaamžiškumas ir montavimo paprastumas.

Kodėl verta rinktis ABB MS132-6.3

• Universalus pritaikymas: reguliuojamas srovės nustatymas nuo 4,0 iki 6,3 A leidžia tiksliai pritaikyti apsaugą prie konkretaus variklio vardinės srovės.
• Didelis atsparumas trumpiesiems jungimams: 100 kA pertraukimo geba esant 400 V užtikrina patikimą apsaugą net ir didelės galios sistemose.
• Patvarumas: 690 V AC darbinė įtampa ir 6 kV impulsų atsparumas leidžia naudoti įvairiose pramoninėse aplinkose.
• Paprastas montavimas: tvirtinama ant 35 mm DIN bėgelio arba varžtais, o varžtiniai gnybtai priima standžius 1–10 mm² ir lanksčius 1–6 mm² laidininkus.
• Energijos efektyvumas: tik 3,2 W galios nuostoliai vienam poliui sumažina šilumos išsiskyrimą spintose.

Kam skirtas

Rekomenduojamas skydų surinkėjams, techninės priežiūros specialistams ir mašinų gamintojams, projektuojantiems mažos galios tris fazius variklių valdymo sistemas. Idealiai tinka montuoti variklių starterių spintose, kur reikalinga patikima apsauga iki 6,3 A.

Pagrindinės specifikacijos

• Produkto tipas: variklio apsaugos jungiklis
• Srovės nustatymo diapazonas: 4,0–6,3 A
• Vardinė darbinė srovė (Ie): 6,3 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Polių skaičius: 3
• Suveikimo charakteristika: termomagnetinė
• Vardinė trumpojo jungimo pertraukimo geba (Icu) esant 400 V: 100 kA
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė izoliacijos įtampa (Ui): 690 V
• Apsaugos laipsnis: IP20 (pagrindinės grandinės gnybtai)
• Montavimas: DIN bėgelis (35 mm) arba varžtinis
• Gnybtų tipas: varžtiniai
• Pagrindinės grandinės gnybtų talpa (standūs): 1–10 mm²
• Pagrindinės grandinės gnybtų talpa (lankstūs): 1–6 mm²
• Galios nuostoliai vienam poliui: 3,2 W
• Darbinės temperatūros diapazonas: nuo -25 iki +70 °C

Naudojimo patarimai

Nustatykite srovės reguliatorių pagal variklio vardinę srovę – tai užtikrins optimalią apsaugą. Įsitikinkite, kad aplink jungiklį yra pakankamas vėdinimas, kad būtų išlaikytas nurodytas darbinės temperatūros diapazonas. Periodiškai tikrinkite gnybtų priveržimą, ypač po pirmojo eksploatacijos laikotarpio.

Patarimas: Montuodami šalia kitų įrenginių, palikite bent 10 mm tarpą ventiliacijai. Jei variklis dirba sunkioomis sąlygomis (pvz., dažnai įjungiamas), pasirinkite šiek tiek didesnį srovės nustatymą, bet neviršykite variklio vardinės srovės.
