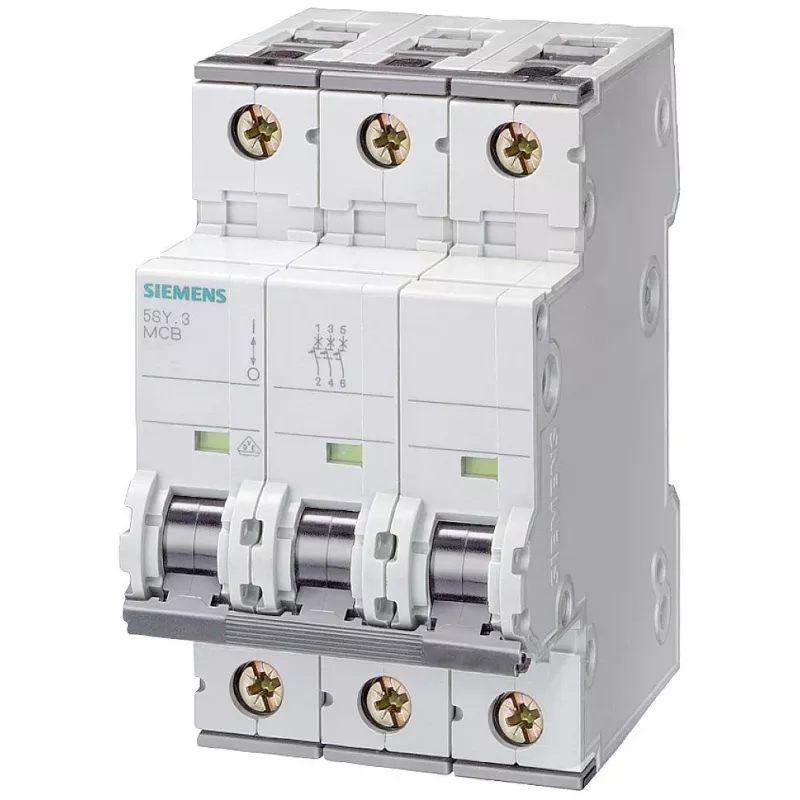

Siemens SENTRON 5SY6332-6 automatinis grandinės pertraukiklis, 3 polių, B32A, 6kA, 400V AC

Kai trijų fazių linijoje reikia patikimos apsaugos nuo perkrovos ir trumpojo jungimo, sprendimas turi tilpti į standartinį DIN bėgelį ir atlaikyti didelius trumpojo jungimo srovės impulsus. Siemens SENTRON 5SY6332-6 – tai 3 polių automatinis grandinės pertraukiklis su B charakteristika, skirtas 32 A vardinei srovei ir 400 V AC įtampai. Jo 6 kA pertraukimo geba užtikrina stabilumą net ir reiklesnėse pramoninėse bei komercinėse instaliacijose.

Privalumai

• Didelė pertraukimo geba (6 kA) – tinka vietose, kur trumpojo jungimo srovės gali būti didelės, išlaikant grandinės vientisumą.
• Kompaktiškas 3 modulių plotis (54 mm) – taupo vietą skirstomojoje spintoje, paliekant daugiau erdvės kitiems įrenginiams.
• Gnybtai iki 35 mm² – tvirtas ir patikimas laidų prijungimas varžtiniais gnybtais, pritaikytas tiek standžiam, tiek lanksčiam laidininkui.
• Ilgas tarnavimo laikas – 10 000 perjungimo ciklų mechaninio ir elektrinio atsparumo, mažinantis priežiūros poreikį.
• Platus darbinės temperatūros diapazonas – nuo -25 °C iki +45 °C, todėl tinka įvairioms aplinkos sąlygoms.

Kam skirta

• Gyvenamųjų ir komercinių pastatų skirstomiesiems skydams, kur reikalinga trijų fazių apsauga.
• Trijų fazių grandinėms su vidutinėmis įjungimo srovėmis: varikliams, šildytuvams, apšvietimo linijoms.
• Pramoniniams valdymo pultams, kur būtina patikima trumpojo jungimo apsauga.

Pagrindinės specifikacijos

• Polių skaičius: 3
• Charakteristika: B
• Vardinė srovė: 32 A
• Vardinė įtampa: 400 V AC
• Pertraukimo geba: 6 kA
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (EN 60715 TH35)
• Gnybtų talpa: 0,75–35 mm² (standus), 0,75–25 mm² (lankstus)
• Mechaninis ir elektrinis tarnavimo laikas: 10 000 ciklų

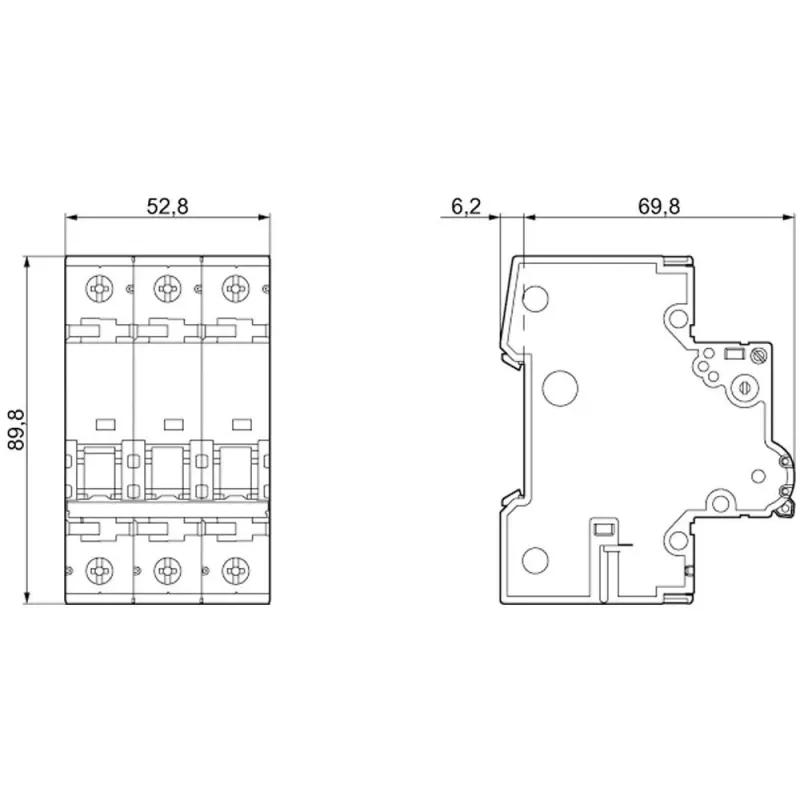

• Modulių plotis: 3 TE (54 mm)

Naudojimas

Įrenginys tvirtinamas ant standartinio DIN bėgelio skirstomojoje spintoje. Prieš montavimą įsitikinkite, kad grandinės vardinė srovė neviršija 32 A, o trumpojo jungimo srovė instaliacijos taške neviršija 6 kA. Prijunkite fazinius laidus prie atitinkamų gnybtų, laikydamiesi schemos, ir priveržkite varžtus rekomenduojamu momentu. B charakteristika užtikrina greitą suveikimą esant 3–5 kartų vardinei srovei, todėl tinka grandinėms su nedideliais įjungimo srovės šuoliais.

Patarimas: prieš montuodami patikrinkite, ar aukštutinė apsauga tinkamai suderinta su 5SY6332-6 parametrais. Jei grandinėje yra variklių ar transformatorių, įvertinkite galimus įjungimo srovės šuolius – B charakteristika gali būti jautri dideliems momentiniams viršįtampiams. Visada laikykitės vietinių elektros instaliacijos taisyklių ir naudokite tinkamus įrankius gnybtams priveržti.
