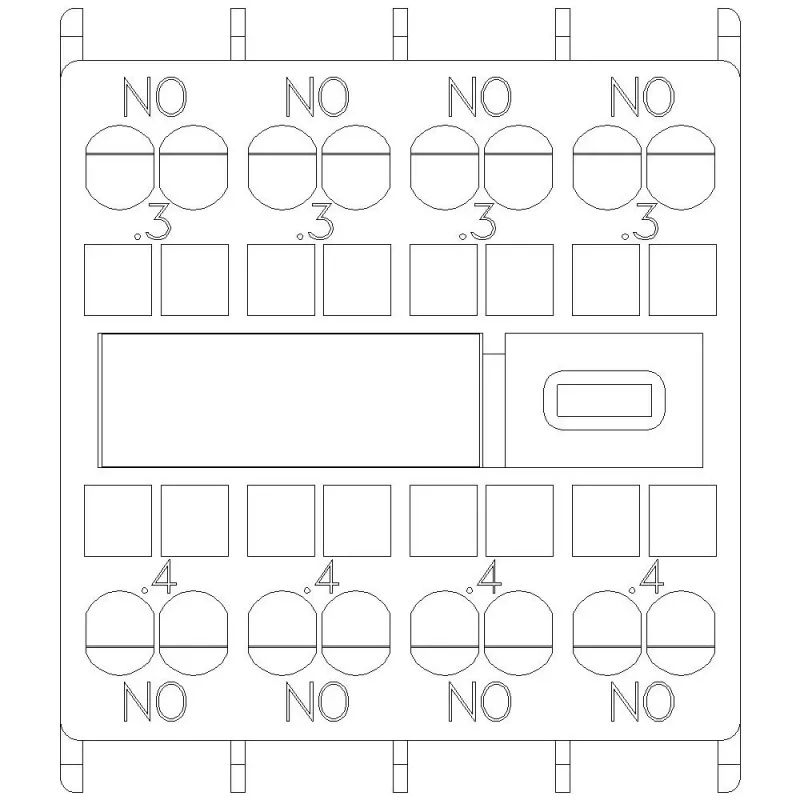

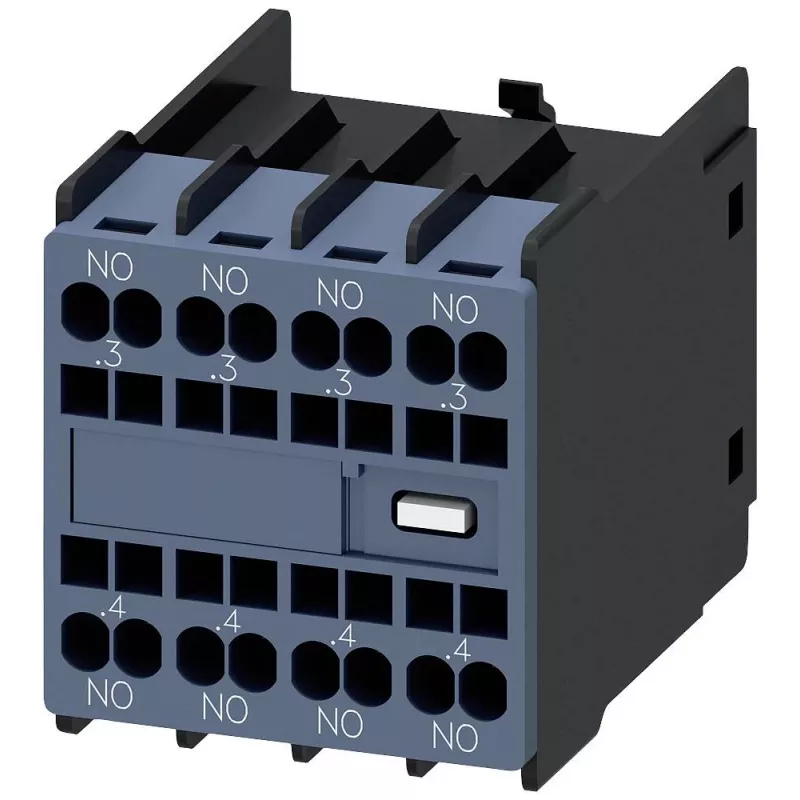

Siemens SIRIUS pagalbinis kontaktų blokas 4 NO kontaktai (3RH2911-2FA40)

Kai reikia papildomų normaliai atvirų kontaktų valdymo grandinėse, šis blokas išsprendžia problemą per kelias minutes. Siemens 3RH2911-2FA40 praplečia SIRIUS 3RT2 kontaktorius ir 3RH2 kontaktorių reles keturiais normaliai atvirais (NO) kontaktais, išlaikydamas visą grandinės patikimumą.

Privalumai, svarbūs gamybos inžinieriams

• 4 NO kontaktai, skirti signalizacijai, blokavimui ar apkrovos perjungimui
• Montuojamas priekyje ant suderinamų SIRIUS prietaisų – nereikia keisti pagrindinio įrenginio
• Sraigtiniai gnybtai užtikrina patikimą laidininkų prijungimą
• Vardinė izoliacijos įtampa 690 V, impulsinė atsparumo įtampa 6 kV
• Darbinė srovė iki 6 A (AC-15, 230 V) ir 10 A (DC-13, 24 V)
• Mechaninis patvarumas – 30 milijonų perjungimo ciklų

Kas tai – ir kam skirta

Tai pagalbinis kontaktų blokas, skirtas pramoniniams valdymo skydams, kuriuose reikia papildomų NO kontaktų. Jis tvirtinamas priekyje, todėl montavimas nereikalauja papildomų modifikacijų. IP20 apsaugos laipsnis numatytas įrengimui uždarose spintose. Darbinė temperatūra nuo -25 °C iki +60 °C atitinka tipines mašinų patalpų ir gamyklų sąlygas.

Techninė specifikacija

• NO kontaktų skaičius: 4
• NC kontaktų skaičius: 0
• Montavimo tipas: priekinis
• Prijungimas: sraigtiniai gnybtai
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Darbinė srovė AC-15 prie 230 V: 6 A
• Darbinė srovė DC-13 prie 24 V: 10 A
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 … +60 °C
• Elektrinis patvarumas: 10 milijonų perjungimo ciklų
• Mechaninis patvarumas: 30 milijonų perjungimo ciklų
• Suderinamumas: Siemens SIRIUS 3RT2 kontaktoriams, 3RH2 kontaktorių relėms
• Gnybtų žymėjimas: .1/.2

Kaip naudoti

Blokas tvirtinamas prie suderinamo SIRIUS įrenginio priekinės dalies. Prijungus laidininkus prie sraigtinių gnybtų, kontaktai paruošti naudojimui. Rekomenduojama laikytis gamintojo nurodytų sukimo momento verčių ir užtikrinti, kad montavimas atitiktų vietinius elektros saugos reikalavimus.

Patarimas: prieš montuodami įsitikinkite, kad esamas kontaktorius ar relė turi priekinio montavimo vietą. Jei reikia daugiau kontaktų, šis blokas gali būti derinamas su kitais SIRIUS pagalbiniais moduliais, jei tai leidžia pagrindinio įrenginio konstrukcija.
