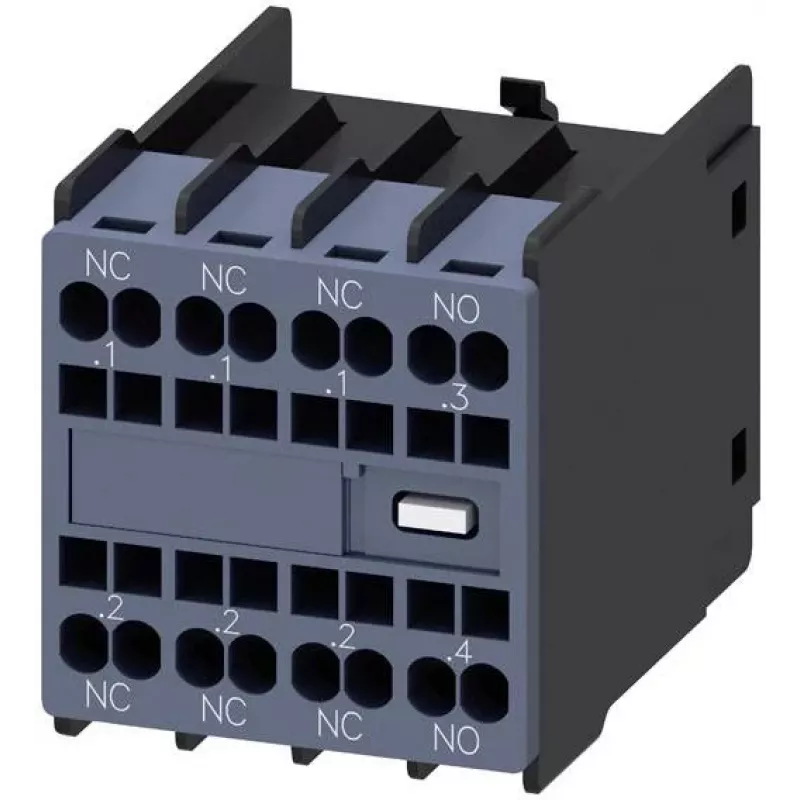

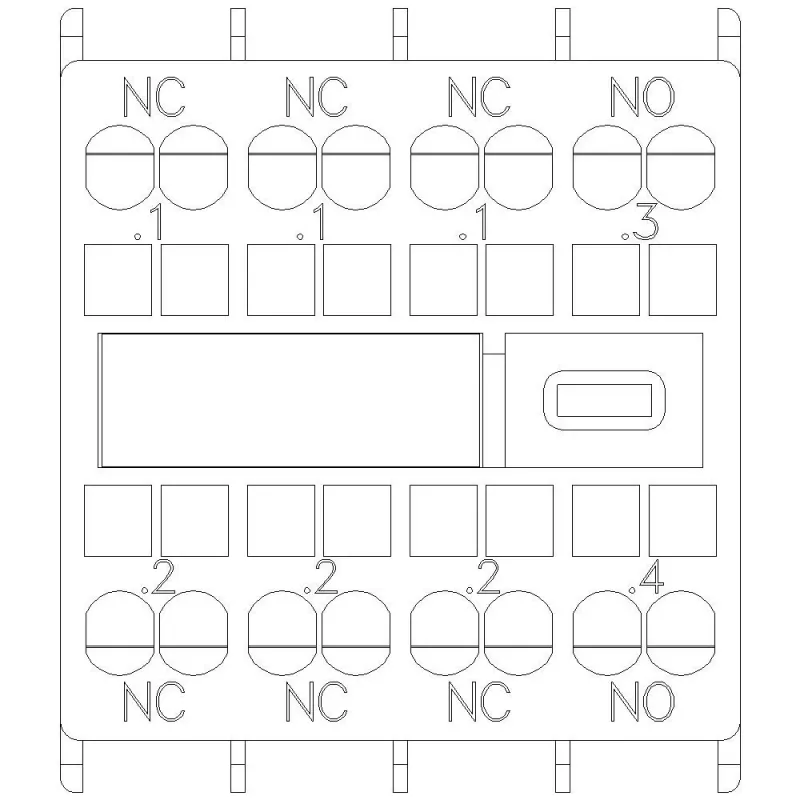

Siemens SIRIUS pagalbinis kontaktų blokas 1NO+3NC, priekinio montavimo, varžtiniai gnybtai, 3RH2911-2HA13

3RH2911-2HA13 – tai kompaktiškas pagalbinis kontaktų blokas, praplečiantis SIRIUS 3RT2 kontaktorių ir 3RH2 kontaktorių relių funkcijas vienu NO ir trimis NC kontaktais. Priekinio montavimo konstrukcija leidžia jį sumontuoti be papildomų įrankių, o varžtiniai gnybtai užtikrina patikimą laidų prijungimą. Šis blokas skirtas profesionaliems elektrikams ir automatikos skydų gamintojams, kuriems svarbus ilgaamžiškumas ir suderinamumas su esamais Siemens komponentais.

Privalumai

• Modulinė SIRIUS sistemos dalis – mechaniškai ir elektriškai suderinama su 3RT2 kontaktoriais ir 3RH2 kontaktorių relėmis.
• Priekinis montavimas taupo laiką montuojant ir atliekant techninę priežiūrą.
• Varžtiniai gnybtai priima įvairių skerspjūvių laidus (0,5–4 mm² kietiems, 0,5–2,5 mm² lankstiems su įvore).
• Didelis mechaninis atsparumas (30 mln. perjungimų) ir elektrinis patvarumas (10 mln. perjungimų) sumažina keitimo dažnį intensyvaus ciklo sistemose.
• Platus darbinės temperatūros diapazonas nuo -25 iki +60 °C.

Techniniai duomenys

• Kontaktų konfigūracija: 1 NO + 3 NC
• Montavimo tipas: priekinis
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė (AC-15, 230 V): 6 A
• Nominali darbinė srovė (DC-13, 24 V): 10 A
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Gnybtų tipas: varžtiniai
• Laidininko skerspjūvis (kietas): 0,5–4 mm²
• Laidininko skerspjūvis (lankstus su įvore): 0,5–2,5 mm²
• Mechaninis patvarumas: 30 mln. perjungimo ciklų
• Elektrinis patvarumas: 10 mln. perjungimo ciklų
• Polių skaičius: 4
• Produktų serija: SIRIUS
• Standartai: IEC 60947-5-1, EN 60947-5-1

Kam tinka

• Papildomų kontaktų pridėjimas prie kontaktorių variklių valdymo grandinėse.
• Būsenos grįžtamojo ryšio teikimas PLC įėjimams.
• Elektrinių blokuočių įgyvendinimas saugos grandinėse.
• Kontaktorių relių išplėtimas automatikos skydeliuose.

Naudojimo instrukcija

Blokas tiesiog užsifiksuoja ant priekinės 3RT2 kontaktoriaus arba 3RH2 kontaktorių relės dalies. Prieš montavimą įsitikinkite, kad įrenginys atjungtas nuo maitinimo. Prijunkite laidus prie varžtinių gnybtų pagal schemą, laikydamiesi nurodytų sukimo momentų. Įrenginys skirtas naudoti tik su suderinamais SIRIUS komponentais.

Patarimas: Norėdami užtikrinti ilgą tarnavimo laiką, reguliariai tikrinkite gnybtų priveržimą ir venkite mechaninių smūgių į kontaktų bloką. Montuodami laikykitės vietinių elektros saugos taisyklių.
