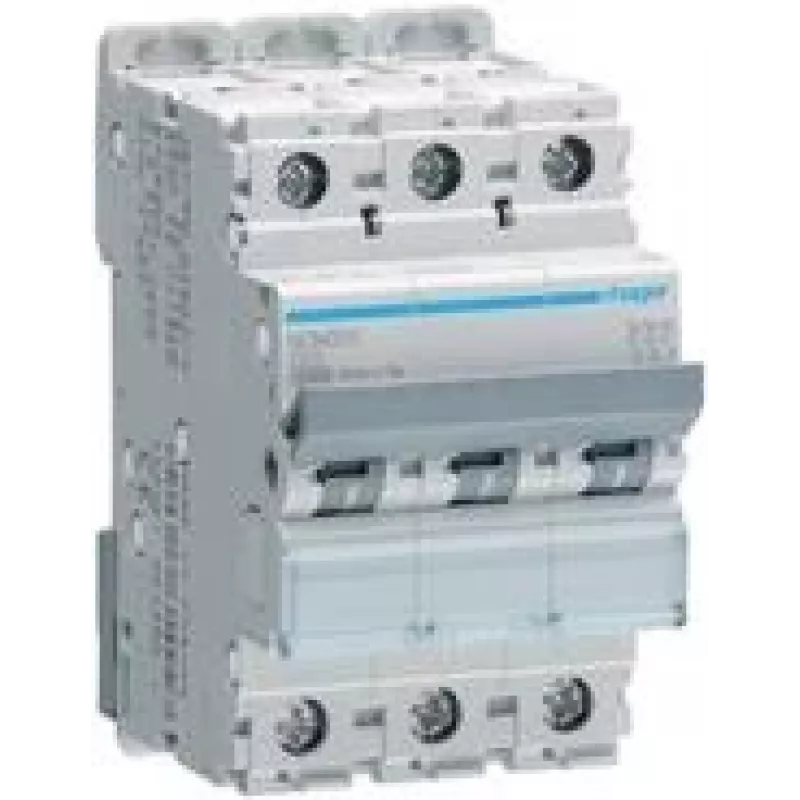

Automatinis jungiklis Hager NCN320 3-polių, C charakteristika, 20 A, 10 kA, 3 moduliai

Hager NCN320 yra trijų polių miniatiūrinis automatinis jungiklis, skirtas trifazių grandinių apsaugai nuo perkrovų ir trumpųjų jungimų. Dėl C tipo išjungimo charakteristikos jis tinka apsaugoti grandines, kuriose yra vidutinio dydžio įsijungimo srovės, pvz., variklių, apšvietimo ar kitų indukcinių bei varžinių apkrovų. Įrenginys montuojamas ant DIN bėgelio, užima 3 modulius ir užtikrina iki 10 kA trumpojo jungimo gebą, kas atitinka tipinius gyvenamųjų ir lengvų komercinių pastatų skirstomųjų skydų reikalavimus.

Pagrindiniai privalumai

• Koordinuota apsauga trims fazėms – vienas įrenginys apsaugo visas tris fazes, užtikrindamas patikimą perkrovos ir trumpojo jungimo išjungimą.
• C charakteristika – pritaikyta grandinėms su vidutinėmis įsijungimo srovėmis, užtikrina stabilų veikimą be nereikalingų išjungimų.
• Kompaktiškas 3 modulių dizainas – taupo vietą skirstomajame skyde, lengvai montuojamas ant standartinio 35 mm DIN bėgelio.
• 10 kA trumpojo jungimo geba – pakankama daugeliui buitinių ir lengvų komercinių instalacijų.

Techniniai duomenys

• Polių skaičius: 3
• Vardinė srovė: 20 A
• Išjungimo charakteristika: C
• Trumpojo jungimo geba: 10 kA
• Montavimas: ant DIN bėgelio (35 mm)
• Plotis moduliais: 3 moduliai (52,5 mm)
• Standartai: atitinka IEC/EN 60898-1

Naudojimas

Automatinį jungiklį montuokite ant standartinio DIN bėgelio skirstomajame skyde, laikydamiesi galiojančių elektros instaliacijos taisyklių. Prijunkite maitinimo ir apkrovos laidus prie atitinkamų gnybtų, priverždami rekomenduojamu sukimo momentu. Prieš įjungdami grandinę, atlikite izoliacijos ir tęstinumo matavimus. Įsitikinkite, kad įrenginio parametrai (20 A, C charakteristika) atitinka apsaugomos grandinės reikalavimus ir yra suderinti su kitais apsaugos įtaisais.

Rekomendacijos

Naudokite Hager NCN320 ten, kur reikalingas kompaktiškas trijų polių automatinis jungiklis su vidutine įsijungimo srovės tolerancija. Įsitikinkite, kad trumpojo jungimo geba yra pakankama numatomai maksimaliai trumpojo jungimo srovei. Jei grandinėje yra didelės įsijungimo srovės ar specifinės apkrovos, rinkitės atitinkamos charakteristikos (pvz., D) apsaugos įtaisą.
