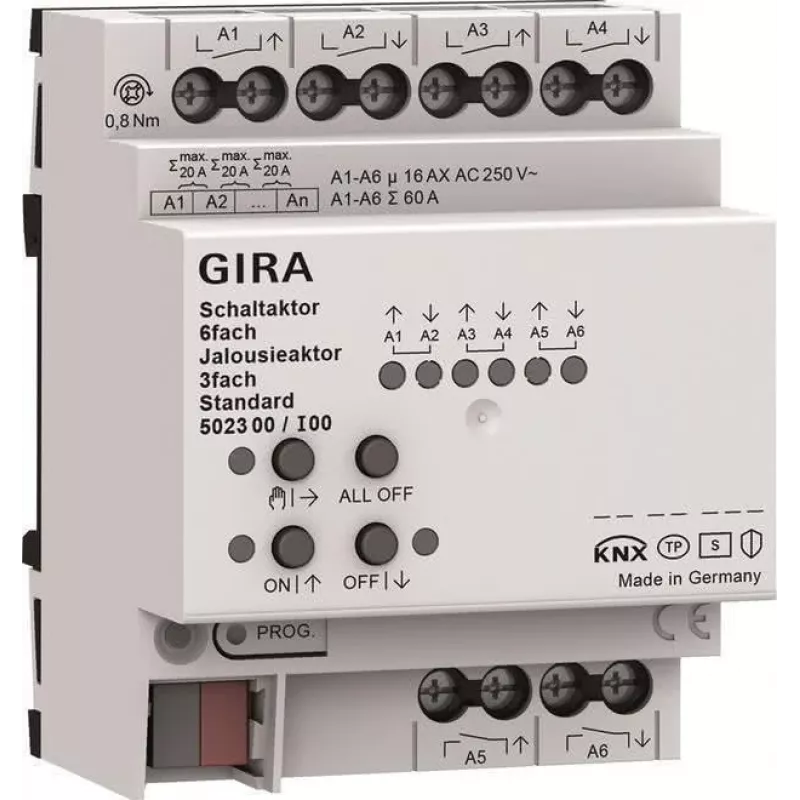

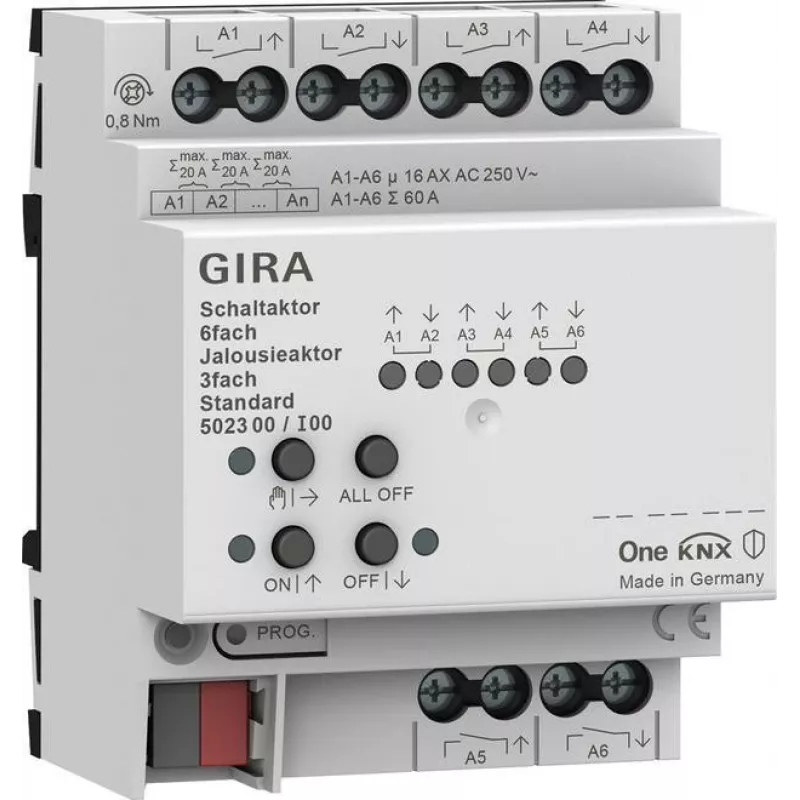

Gira Switch & Blind Actuator 6f/3f 16 A 502300

Elektros inžinieriams ir KNX sistemų integratoriams, projektuojantiems apšvietimo ir žaliuzių valdymą vienoje linijoje, Gira 502300 yra efektyvus sprendimas. Šis aktorius sujungia šešis nepriklausomus perjungimo kanalus ir tris žaliuzių/ritinių kanalus viename 4 modulių DIN bėgelio įrenginyje, taip sutaupant vietos skydelyje ir sumažinant atskirų įrenginių skaičių.

Privalumai profesionalams

• 6 perjungimo kanalai, kurių kiekvienas skirtas 16 A ominei apkrovai iki 3680 W esant 230 V AC
• 3 žaliuzių/ritinių kanalai 230 V AC varikliams, kiekvienas iki 1380 VA
• Rankinis valdymas mygtukais tiesiai ant įrenginio – patogu paleidimo ir derinimo metu
• Integruotos loginės funkcijos: scenarijai, laiko funkcijos, laiptinės apšvietimas
• Būsenos atgalinis ryšys per KNX magistralę
• Apsauga nuo perkrovos kiekvienam kanalui
• Kompaktiškas 4 TE (DIN modulių) plotis montavimui ant DIN bėgelio

Kaip naudoti

Konfigūruojama per ETS programinę įrangą. Aktorius reaguoja į KNX telegramas, skirtas perjungimui, žaliuzių pozicionavimui, lamelių reguliavimui ir scenarijų iškvietimui. Rankiniai mygtukai leidžia vietinį valdymą montavimo metu arba magistralės gedimo atveju. Varžtiniai gnybtai priima vienagyslius arba daugiagyslius laidininkus. Įrenginys maitinamas tik iš KNX magistralės (21–30 V DC), todėl papildomas maitinimo šaltinis nereikalingas.

Techninės specifikacijos

• Magistralės sistema: KNX
• Funkcionalumas: perjungimas, žaliuzių/ritinių valdymas
• Perjungimo kanalų skaičius: 6
• Žaliuzių/ritinių kanalų skaičius: 3
• Maks. perjungimo srovė kanalui: 16 A
• Maks. perjungimo galia (ominė apkrova) kanalui: 3680 W esant 230 V AC
• Maks. perjungimo galia (variklio apkrova) kanalui: 1380 VA
• Montavimo tipas: DIN bėgelis
• Modulio plotis: 4 TE (DIN moduliai)
• Maitinimo įtampa: KNX magistralės įtampa (21–30 V DC)
• Išėjimo įtampa: 230 V AC
• Rankinis valdymas: taip, mygtukais ant įrenginio
• Jungties tipas: varžtiniai gnybtai
• Apsaugos klasė: IP20
• Darbinė temperatūra: 0 iki +45 °C
• Integruotos loginės funkcijos: taip (scenarijai, laiko funkcijos, laiptinės apšvietimas)
• Būsenos atgalinis ryšys: taip, per KNX magistralę
• Apsauga nuo perkrovos: taip

Pastaba

Projektuose, kuriuose reikia automatizuoti tiek apšvietimą, tiek žaliuzes vienoje KNX linijoje, 502300 pasižymi praktišku kanalų skaičiaus ir skydelio vietos balansu. Rekomenduojama naudoti su Gira KNX sistemos komponentais, užtikrinant suderinamumą ir ilgaamžiškumą.
