Siemens 5SY41045 automatinis jungiklis 1 polių 4A C charakteristikos 6kA 230/400V AC

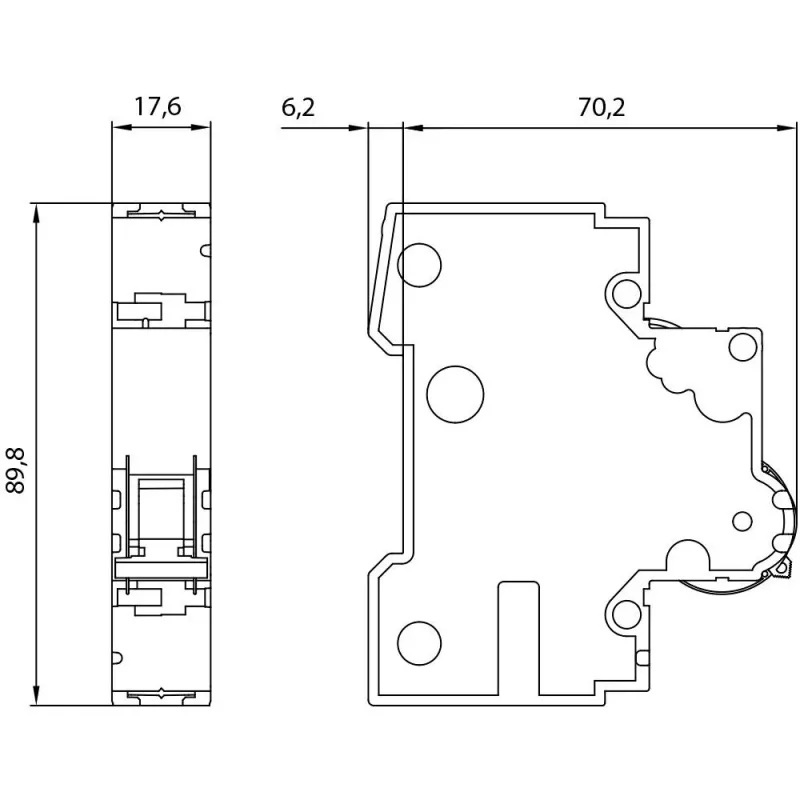

Vieno modulio korpusas – 18 mm pločio – ir fiksuotas DIN bėgelio tvirtinimas: štai kas pirmiausia išduoda, kad Siemens 5SY41045 sukurtas tankiam skirstomųjų skydų montavimui. Kai kiekvienas modulis skydelyje skaičiuojamas, šis automatinis jungiklis leidžia sutalpinti daugiau apsaugos grandinių toje pačioje vietoje.

Kodėl verta rinktis šį modelį

• 1P konstrukcija – vienas polius, vienas modulis (18 mm), taupo vietą skirstomajame skydelyje.
• 4 A nominalioji srovė su C charakteristika – tinka apšvietimo ir kištukinių lizdų grandinėms, kuriose atsiranda vidutinės įjungimo srovės.
• 6 kA pertraukimo galia pagal IEC/EN 60898-1 – patikima apsauga nuo trumpojo jungimo ir perkrovos.
• Varžtiniai gnybtai priima iki 35 mm² (vienagyslius/suvytusius) arba 25 mm² (daugyglius) laidininkus.
• Mechaninis patvarumas – 20 000 perjungimo ciklų, elektrinis – 10 000 ciklų.

Kam skirtas

Elektrikams, skydų surinkėjams ir pastatų priežiūros specialistams, kuriems reikia patikimo DIN bėgelio automatinio jungiklio gyvenamųjų, komercinių ar lengvosios pramonės objektų skirstomuosiuose skydeliuose. Tinka ten, kur svarbus ilgalaikis veikimas be dažno keitimo.

Pagrindinės specifikacijos

• Polių skaičius: 1P
• Nominalioji srovė: 4 A
• Charakteristika: C
• Nominalioji įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Nominalioji pertraukimo galia (Icn): 6 kA
• Montavimas: DIN bėgelis (EN 60715)
• Gnybtai: varžtiniai
• Maks. laidininko skerspjūvis (vienagyslis/suvytas): 0,75–35 mm²
• Maks. laidininko skerspjūvis (daugyglys): 0,75–25 mm²
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (su korpusu)
• Standartas: IEC 60898-1, EN 60898-1
• Modulio plotis: 1 TE (18 mm)
• Darbinė temperatūra: nuo -25 iki +45 °C
• Sandėliavimo temperatūra: nuo -40 iki +75 °C
• Viršįtampių kategorija: III

Kaip naudoti

Sumontuokite ant standartinio DIN bėgelio, prijunkite fazinį laidininką prie viršutinio gnybto, o grandinę – prie apatinio. Prieš bet kokius darbus atjunkite maitinimą ir patikrinkite, ar varžtų priveržimo momentas atitinka gamintojo reikalavimus. Įsitikinkite, kad jungiklio nominalioji srovė ir charakteristika atitinka konkrečios grandinės apkrovą.

Patarimas: jei grandinėje yra variklių, transformatorių ar kitų įrenginių su didelėmis įjungimo srovėmis, apsvarstykite D charakteristikos automatinį jungiklį. C charakteristika geriausiai tinka bendram apšvietimui ir lizdų grandinėms. Visada laikykitės vietinių elektros instaliacijos taisyklių ir naudokite tinkamus įrankius.
