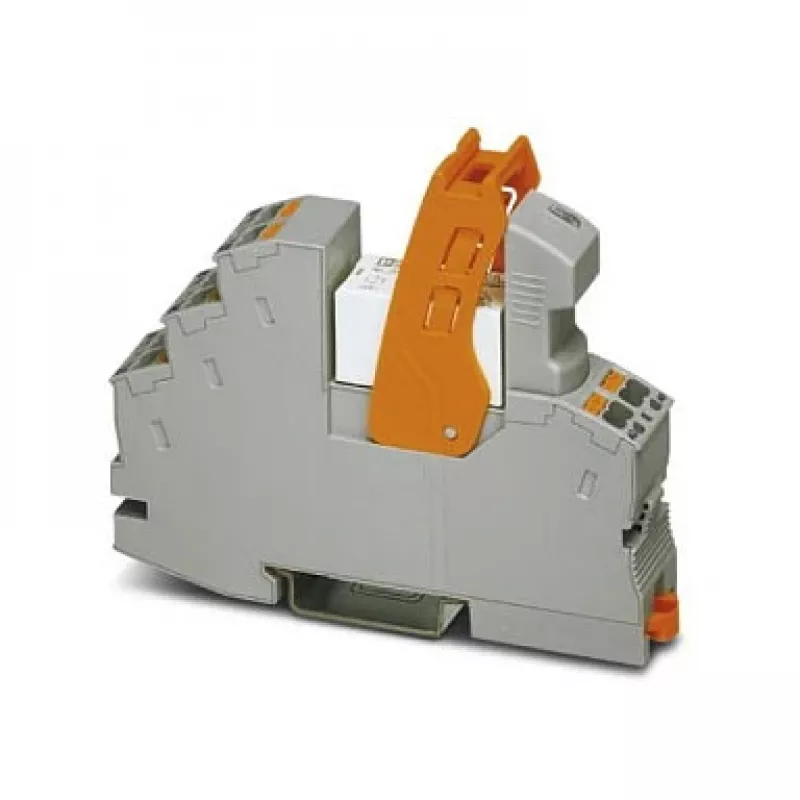

Phoenix Contact RIF-1-RPT-LV-230AC/2X21 sąsajos relės modulis, 2PDT, 230 V AC, push-in, DIN bėgelis

Kai kiekviena valdymo spintos vieta brangi, o patikimumas – ne derybų klausimas, Phoenix Contact RIF-1-RPT-LV-230AC/2X21 yra sprendimas, kuris atitinka griežtus pramonės reikalavimus. Šis kompaktiškas sąsajos relės modulis su push-in technologija leidžia sutaupyti laiko montuojant ir užtikrina stabilų perjungimą net ir sudėtingiausiose automatizavimo sistemose.

Privalumai jūsų sistemai

• Du perjungimo kontaktai (2PDT) su galios kontaktais iki 8 A – tinka įvairioms apkrovoms perjungti.
• 230 V AC ritės įtampa su mažomis sąnaudomis – tik 2,5 VA, mažina energijos nuostolius.
• Push-in jungtys – greitas ir įrankiams nereikalaujantis laidų prijungimas, mažina montavimo laiką.
• Žalias LED indikatorius ir užrakinamas testavimo mygtukas – patogus paleidimas ir diagnostika.
• Montavimas ant DIN bėgelio – taupo vietą spintoje, leidžia kompaktiškai išdėstyti modulius.
• Platus darbinės temperatūros diapazonas nuo -40 °C iki 70 °C – tinka įvairioms aplinkoms.

Kam tinka šis modulis

Šis relės modulis idealiai tinka signalų izoliavimui, apkrovų perjungimui ir sąsajai tarp skirtingų įtampos lygių. Jis ypač naudingas pramonės automatizavimo, valdymo sistemų ir pastatų valdymo projektuose, kur reikalingas patikimas perjungimas ir aiškus statuso matymas. Integruotas testavimo mygtukas leidžia rankiniu būdu patikrinti veikimą montavimo metu, o LED indikatorius akimirksniu parodo ritės būseną.

Pagrindinės specifikacijos

• Tipas: sąsajos relės modulis
• Įėjimo įtampa: 230 V AC
• Kontaktų skaičius: 2 perjungimo kontaktai (2PDT)
• Kontaktų tipas: galios kontaktai
• Jungčių technologija: push-in
• Maksimali perjungimo įtampa: 250 V AC/DC
• Maksimali perjungimo srovė: 8 A (AC-1)
• Minimali perjungimo galia: 100 mW (esant 10 V / 10 mA)
• Ritės galios sąnaudos: 2,5 VA (esant 230 V AC)
• Montavimas: DIN bėgelis
• Darbinė temperatūra: -40 °C iki 70 °C
• Apsaugos klasė: IP20
• Elektros tarnavimo laikas: 100 000 ciklų (esant 8 A, 250 V AC, varžinė apkrova)
• Mechaninis tarnavimo laikas: 20 milijonų ciklų
• Būsenos indikatorius: žalias LED
• Testavimo mygtukas: taip (užrakinamas)
• Korpuso medžiaga: poliamidas (PA)
• Sertifikatai: UL, cUL, GL, EAC, VDE

Kaip naudoti

Modulis montuojamas ant DIN bėgelio – užfiksuokite jį tiesiog užspausdami. Laidus junkite į push-in jungtis: įkiškite laidą iki galo, o atlaisvinti galite paspausdami atleidimo svirtelę. Prieš įjungdami, naudokite testavimo mygtuką, kad patikrintumėte kontaktų veikimą. LED indikatorius parodys ritės būseną – jei šviečia, ritė maitinama.

Patarimai

Nors modulis turi IP20 apsaugą, montuodami jį dulkėtoje ar drėgnoje aplinkoje, pasirūpinkite papildoma apsauga. Prieš prijungdami apkrovas, įsitikinkite, kad jos neviršija 8 A (AC-1) ir 250 V AC/DC. Reguliariai tikrinkite jungtis, ypač jei sistema veikia su vibracijomis – nors push-in jungtys yra patikimos, profilaktika padeda išvengti pertrūkių.
