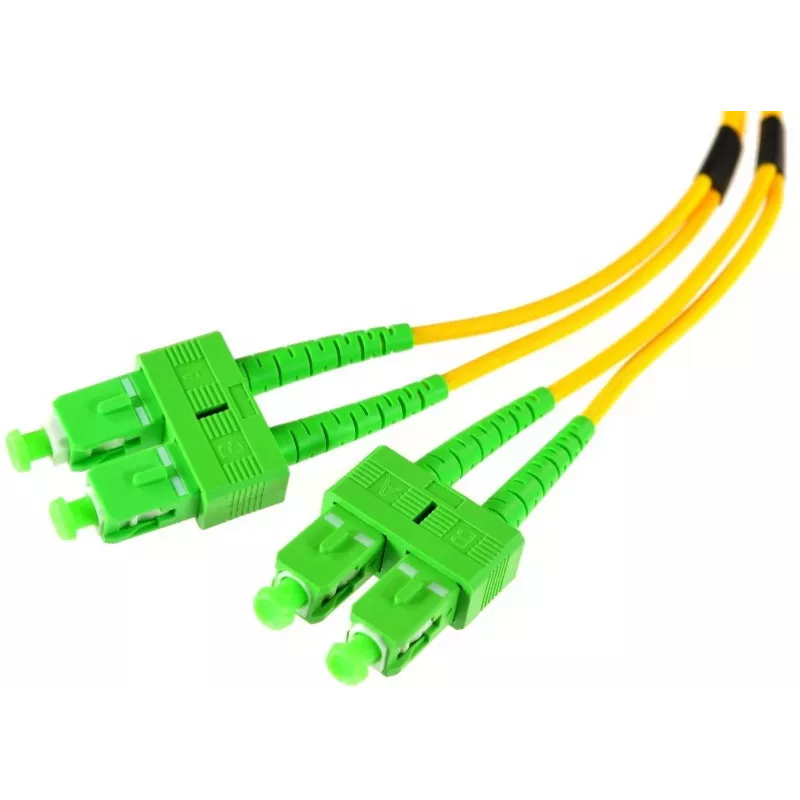

OPTIX vienmodis dvigubas šviesolaidžio šynas SC/APC į SC/APC 1m LSZH geltonas

Pirmas dalykas, kurį pastebėsite – tvirtas, 3,0 mm skersmens LSZH apvalkalas, geltona spalva iškart identifikuojanti vienmodį kabelį. Tačiau tikroji šio OPTIX šyno vertė slypi viduje: 9/125 µm G.652D šviesolaidis ir SC/APC jungtys su 8° kampiniu poliravimu. Tai reiškia, kad grįžtamieji nuostoliai išlieka ne mažesni nei 60 dB, o tai yra kritiška tinkluose, kuriuose signalo atspindžiai gali sukelti trikdžius ar sumažinti perdavimo kokybę.

Privalumai profesionaliam naudojimui

• Mažas įterpimo nuostolis (≤ 0,3 dB) ir aukštas grįžtamasis nuostolis (≥ 60 dB) užtikrina stabilų ryšį ilgose linijose.
• Dviguba konstrukcija (duplex) sujungia siuntimo ir priėmimo šviesolaidžius, palengvindama montavimą tankiuose optiniuose skyduose.
• LSZH apvalkalas – mažai dūmų ir be halogenų, atitinka griežtus pastatų priešgaisrinės saugos reikalavimus.
• Geltona spalva – standartinė vienmodžio žymėjimo spalva, padedanti išvengti klaidų maišant su daugiamodžiais kabeliais.
• Mažas lenkimo spindulys (10D dinaminis, 5D statinis) leidžia tiesti ankštose erdvėse be mikro lenkimų nuostolių.

Kam tinka šis šynas

Šis OPTIX šynas skirtas profesionalams, diegiantiems FTTx, CATV ar telekomunikacijų tinklus, kur svarbus mažas atspindžių lygis. Jis puikiai tinka sujungti optinius skirstomuosius rėmus (ODF), medijos keitiklius ar aktyvią įrangą tiek pastatų viduje, tiek išorėje (jei naudojama apsauginė dėžė). 1 metro ilgis – optimalus trumpoms jungtims tarp gretimų įrenginių.

Pagrindinės specifikacijos

• Šviesolaidis: vienmodis 9/125 µm, G.652D
• Jungtys: SC/APC (kampinės, žalios spalvos korpusas) abiejuose galuose
• Šviesolaidžių skaičius: 2 (duplex, zip-cord)
• Ilgis: 1 m
• Apvalkalas: LSZH, geltonas, 3,0 mm skersmens
• Įterpimo nuostolis (tipinis): ≤ 0,3 dB
• Grįžtamasis nuostolis (tipinis): ≥ 60 dB
• Darbo bangos ilgiai: 1310 nm, 1550 nm
• Darbo temperatūra: -20 °C iki +70 °C
• Laikymo temperatūra: -40 °C iki +85 °C
• Minimalus lenkimo spindulys: 10D dinaminis, 5D statinis
• Atitiktis: RoHS, CE, TIA/EIA-568-C.3

Naudojimo patarimai

Montuodami šį šyną, venkite aštrių lenkimų ir per didelio tempimo – laikykitės nurodyto lenkimo spindulio. Prieš prijungdami, patikrinkite jungčių švarumą; net mažos dulkės gali padidinti įterpimo nuostolius. Jei reikia ilgesnių atstumų, rinkitės didesnio ilgio šynus, tačiau trumpoms jungtims 1 m yra idealus pasirinkimas.
