BlueOptics SFP3133EU30MK InfiniBand šviesolaidinis kabelis 30 m 2x SC 2x ST

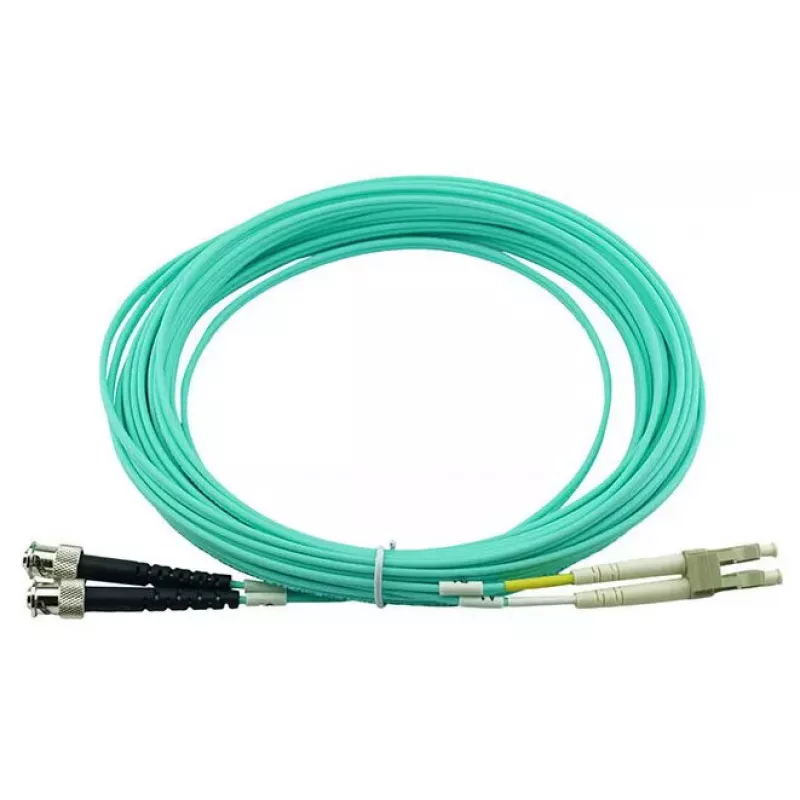

„BlueOptics SFP3133EU30MK“ – tai 30 metrų ilgio dvipusis daugiamodis šviesolaidinis kabelis su LC/UPC ir ST/PC jungtimis, OM3 (G50/125 µm) lazeriu optimizuotu daugiamodiu pluoštu ir akvamarino spalvos LSZH apvalkalu. Sukurtas 850 nm bangos ilgio perdavimui ir tinkamas skirstomųjų skydu, optinių siųstuvų-imtuvų ar kitos tinklo įrangos, reikalaujančios LC–ST dvipusio ryšio, sujungimui. Kabelis tiekiamas gamykliniu ilgiu 30 m, kiti ilgiai – pagal užklausą.

Privalumai

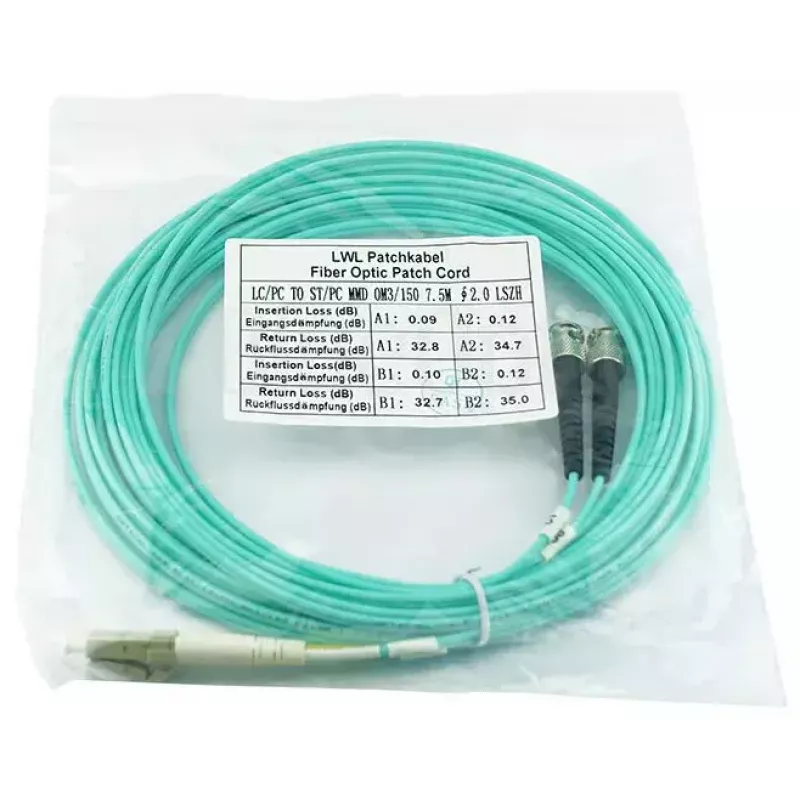

Mažas slopinimas (tip. 3,5 dB/km), maži įterpimo nuostoliai ir didelis grįžtamasis slopinimas. Jungtyse naudojamos cirkonio keramikos ferulės bei žinomų gamintojų pluoštas, užtikrinantis stabilų, mažų nuostolių ryšį ir ilgą jungčių tarnavimo laiką (iki 1500 sujungimų ciklų). LSZH apvalkalas sumažina dūmų išsiskyrimą ir neleidžia išsiskirti halogenams gaisro atveju. Kiekvienas sumontuotas šviesolaidinis kabelis yra testuojamas interferometru ir OTDR, o prie jo pridedamas matavimo protokolas su įterpimo ir grįžtamojo slopinimo duomenimis.

Pagrindinės techninės specifikacijos

• Ilgis: 30 m

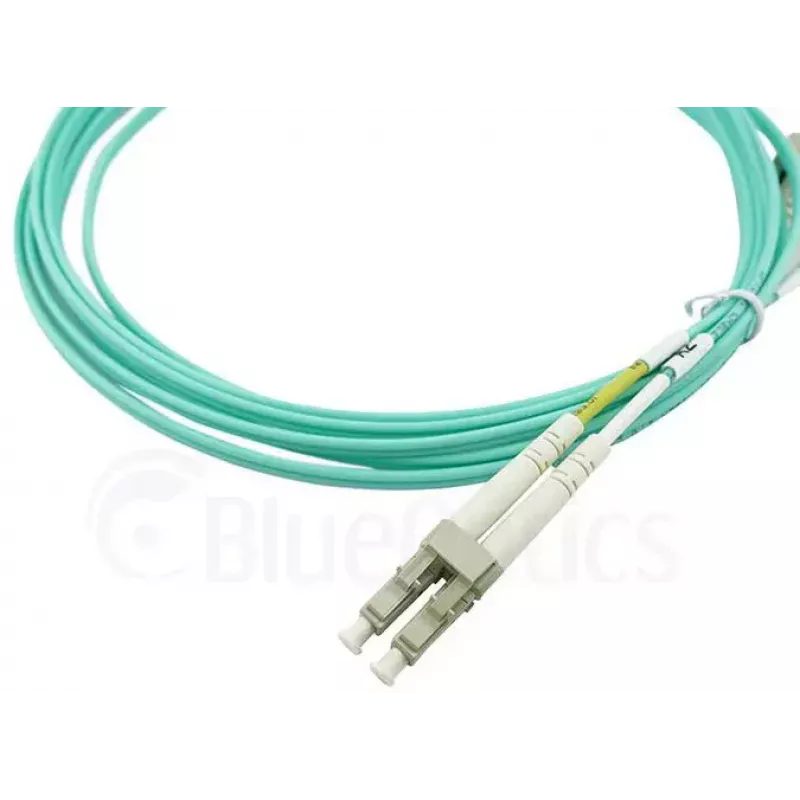

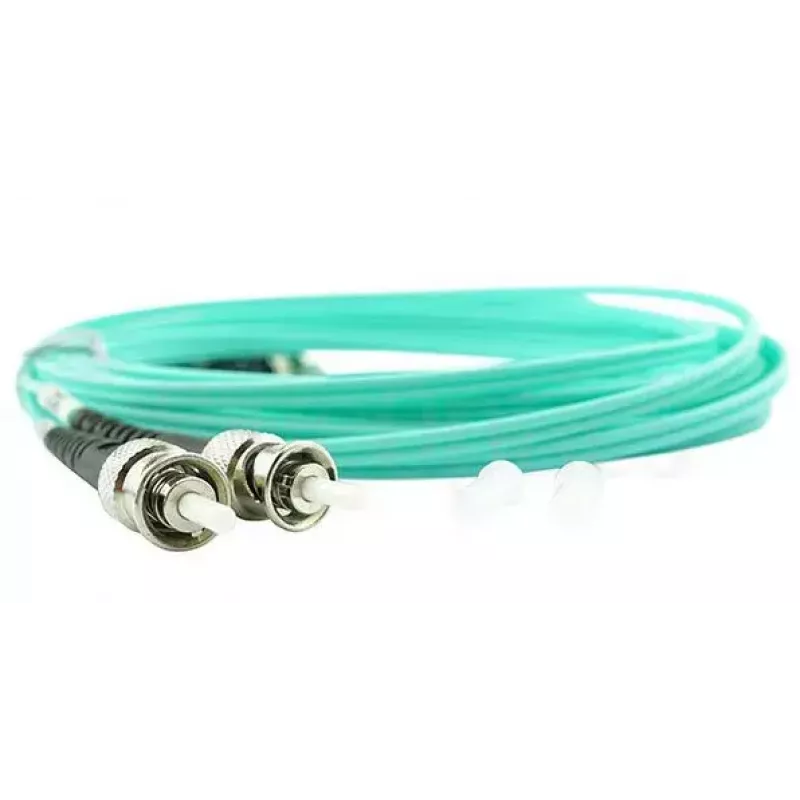

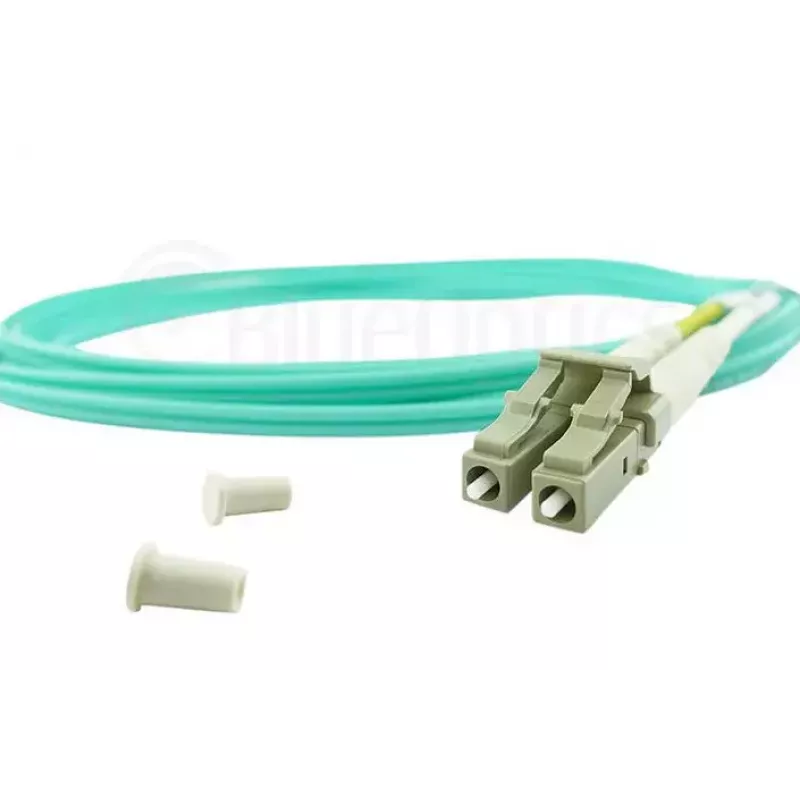

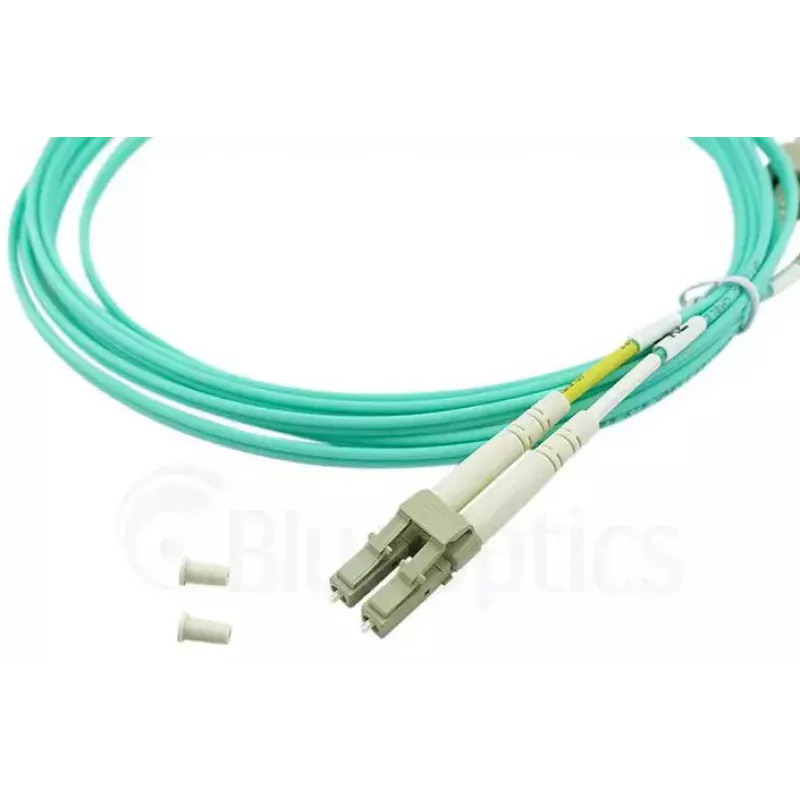

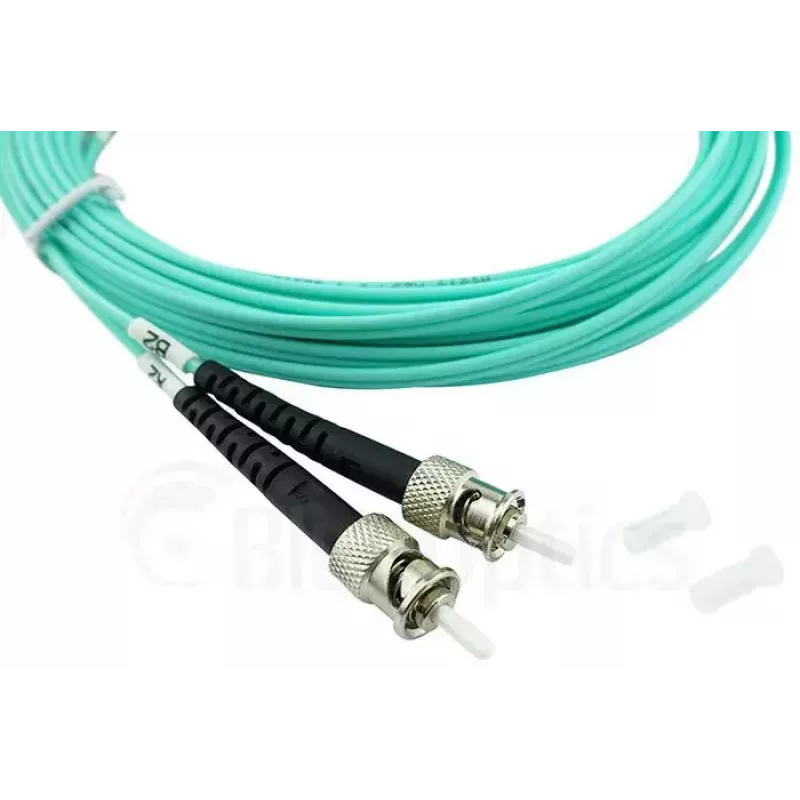

• Jungtys: LC/UPC – ST/PC, dvipusis
• Pluošto tipas: OM3 (G50/125 µm), lazeriu optimizuotas daugiamodis
• Bangos ilgis: 850 nm
• Slopinimas: tip. 3,5 dB/km
• Apvalkalas: LSZH (mažai dūmų, be halogenų), akvamarino spalvos
• Jungčių tarnavimo laikas: iki 1500 sujungimų ciklų
• Pridedamas matavimo protokolas

Naudojimas

Nutieskite LC–ST dvipusį kabelį tarp norimų įrenginių ar skirstomojo skydu prievadų, prieš jungdami įsitikinkite, kad jungtys yra švarios ir nepažeistos. Sulygiuokite LC ir ST jungtis ir įstatykite jas į atitinkamus siųstuvų-imtuvų ar skydu prievadus, kol jos pilnai užsifiksuos. Venkite staigių lenkimų ir pritvirtinkite kabelį, kad sumažintumėte įtempimą; laikykitės gamintojo nurodyto minimalaus lenkimo spindulio OM3 daugiamodžiam pluoštui.

Rekomendacijos

Prieš kiekvieną montavimą apžiūrėkite ir nuvalykite jungčių galus, laikykite jungtis už gaubtelių, nelieskite ferulių, nenaudojamus galus laikykite su apsauginiais dangteliais. Norint užtikrinti patikimą veikimą, naudokite pateiktą matavimo protokolą, kad patikrintumėte įterpimo ir grįžtamojo slopinimo vertes pagal jūsų sistemos reikalavimus.
