Skaidulinis optinis kabelis BlueOptics SFP9131BU5MK CS LC OS2 5 m Geltonas

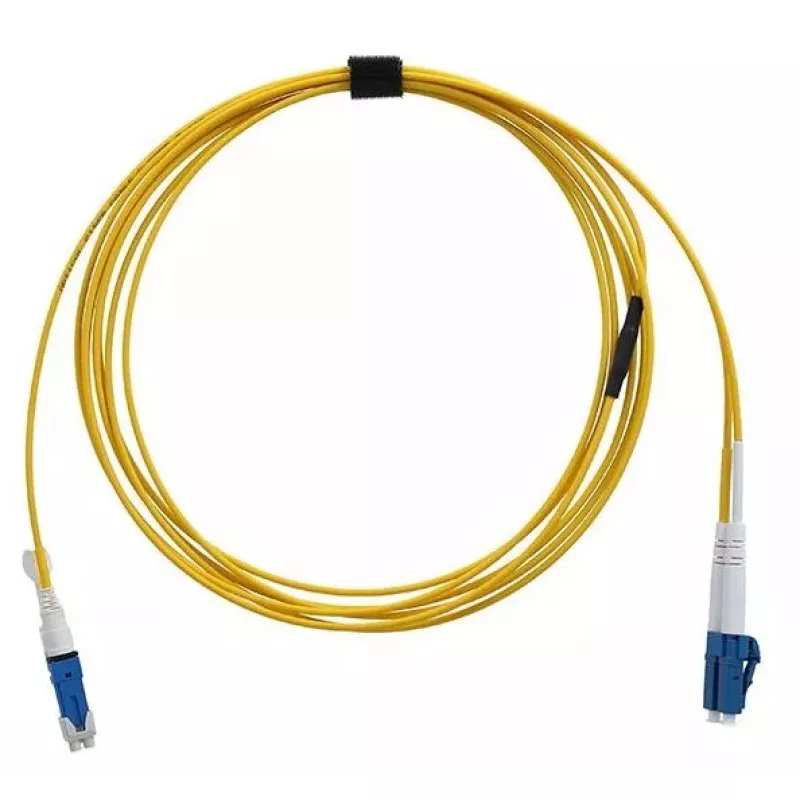

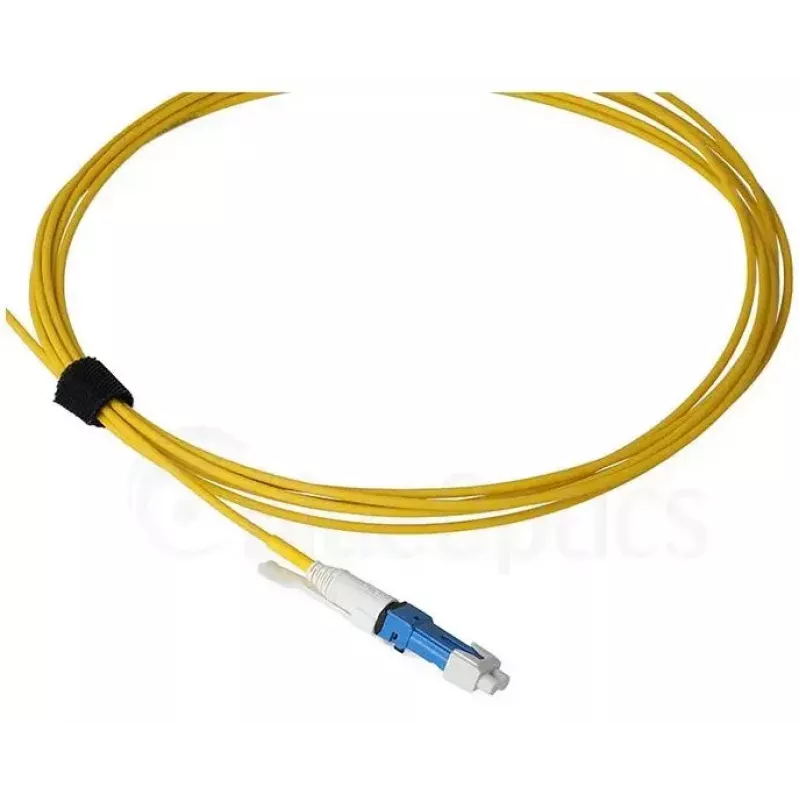

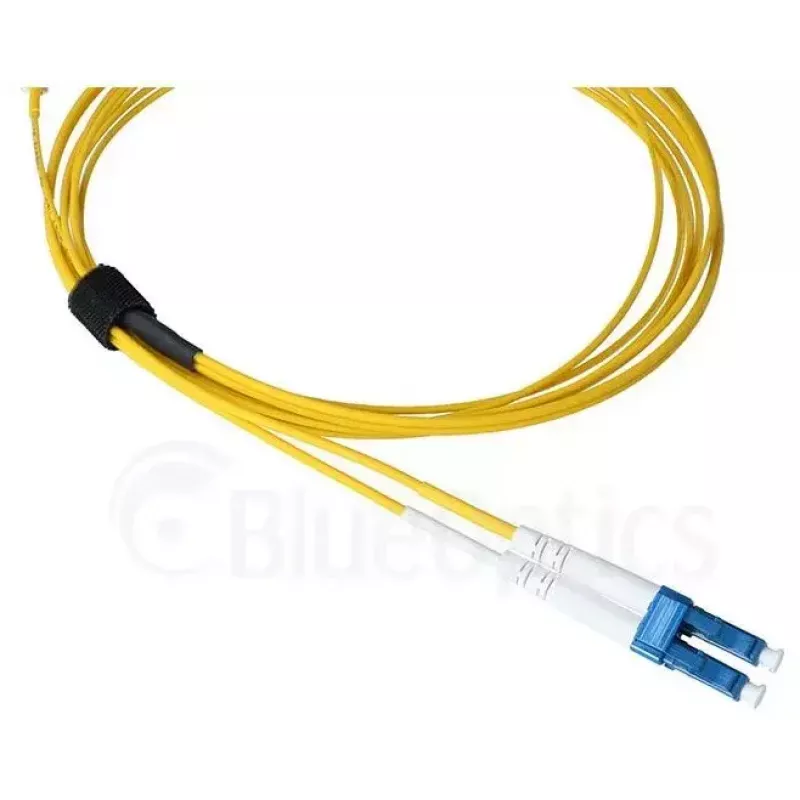

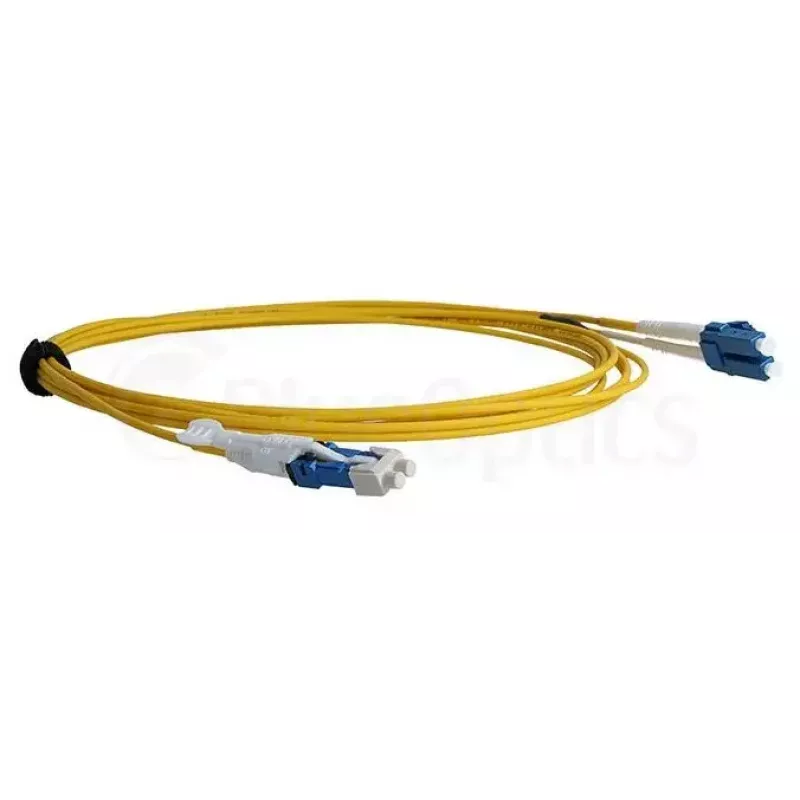

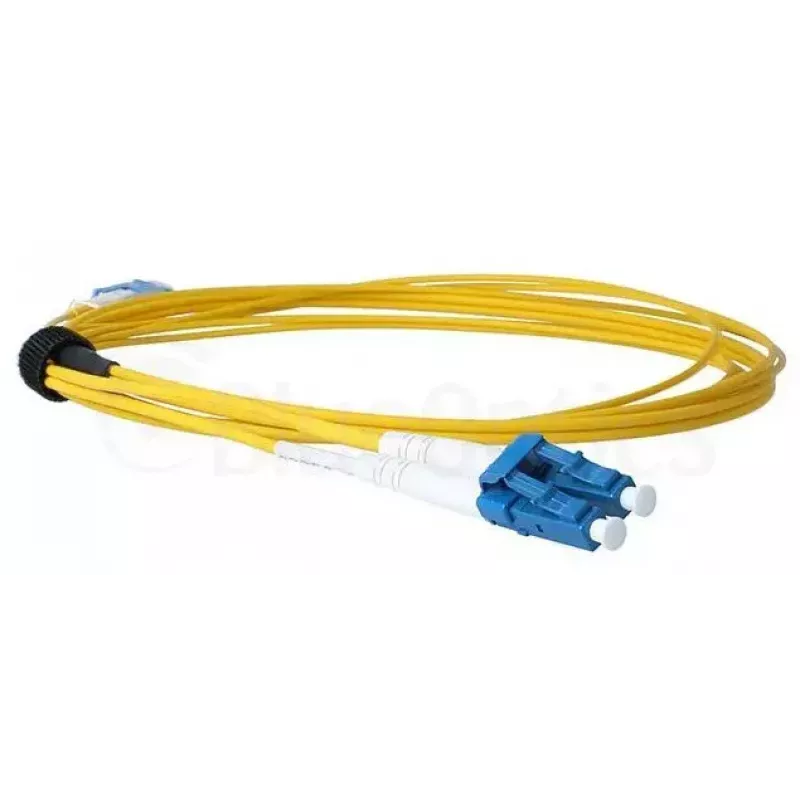

„BlueOptics SFP9131BU5MK“ yra 5 metrų vienmodis optinis šuolis, skirtas patikimiems, mažų nuostolių optiniams ryšiams. Jis turi CS jungtį viename gale ir LC jungtį kitame, naudoja OS2 / G.657.A1 lazeriu optimizuotą vienmodį pluoštą su 9 µm šerdimi ir yra geltonos spalvos LSŽD (Low Smoke Zero Halogen) apvalkalu, kuris sumažina dūmų išsiskyrimą gaisro atveju. Kabelis palaiko pilno duplekso perdavimą ir tinka jungti pataisų skydelius, optinius siųstuvus-imtuvus bei kitą aktyvią įrangą telekomunikacijų ir duomenų centrų aplinkoje.

Privalumai

CS į LC konfigūracija užtikrina suderinamumą tarp įrenginių su skirtingų tipų jungtimis, išlaikant mažą įterpimo nuostolį ir didelį grįžimo nuostolį. Lazeriu optimizuotas vienmodis pluoštas (OS2 / G.657.A1) pasižymi puikiomis slopinimo charakteristikomis, tinkamomis 1310 nm ir 1550 nm bangų ilgiams. Aukštos kokybės cirkonio ferulės ir firminis pluoštas užtikrina pastovų veikimą bei ilgalaikį patikimumą. LSŽD apvalkalas sumažina toksiškų ir korozinių dujų išsiskyrimą gaisro metu, o geltona spalva pagerina kabelių valdymą ir identifikavimą instaliacijose.

Pagrindinės techninės specifikacijos

• Ilgis: 5 m
• Jungtys: CS (vienas galas) – LC (kitas galas)
• Pluošto tipas: Vienmodis OS2 / G.657.A1 (9/125 µm)
• Bangų ilgiai: 1310 nm / 1550 nm
• Apvalkalas: LSŽD (Low Smoke Zero Halogen), geltonas
• Įterpimo nuostolis: Tipinis ≤0,3 dB, maksimalus ≤0,5 dB
• Grįžimo nuostolis: ≥50 dB
• Darbo temperatūra: -20 °C iki +70 °C

Kaip naudoti

Prieš montuodami apžiūrėkite jungtis ir kabelį, ar nėra matomų pažeidimų. Sulygiuokite ir įstatykite CS jungtį į CS prievadą, o LC jungtį į LC prievadą, kol jos užsifiksuos; įsitikinkite, kad duplekso orientacija atitinka siuntimo / priėmimo poravimą abiejuose galuose. Nutieskite kabelį pagal esamas kabelių valdymo sistemas, vengdami staigių lenkimų ir per didelio tempimo, kad išlaikytumėte pluošto lenkimo spindulį. Po montavimo patikrinkite optinio ryšio veikimą naudodami atitinkamą galios matuoklį arba OTDR ir saugokite pateiktą matavimo protokolą.

Rekomendacijos

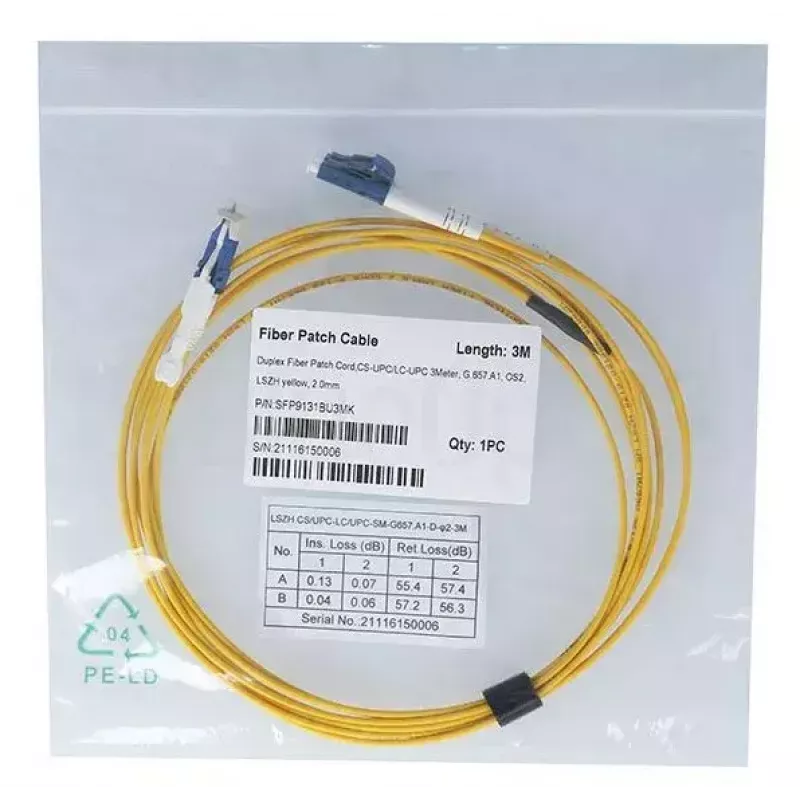

Laikykite ir tvarkykite kabelį apsauginėje pakuotėje iki montavimo, kad išvengtumėte ferulių užteršimo. Laikykitės gamintojo rekomenduojamų lenkimo spindulių, venkite aštrių lenkimų ir tvirtinkite kabelį nespausdinančiais raiščiais. Jei reikalingas mažiausias grįžimo nuostolis, užsakymo metu prašykite APC poliruotų jungčių. Naudokite pridedamą bandymo ataskaitą kiekvienam ryšiui patikrinti po montavimo ir periodiškai tikrinkite jungčių švarą, kad užtikrintumėte be klaidų perdavimą.
