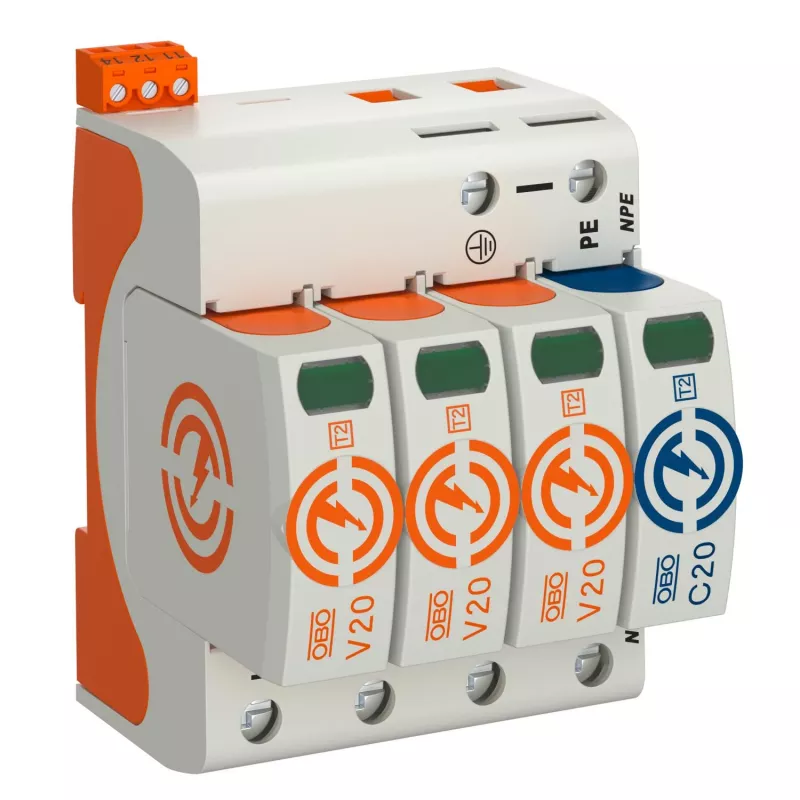

OBO BETTERMANN SurgeController V20 V20-3+NPE+FS-280 3 polių su NPE+FS 280V 2 tipo SPD 5095333

Kai trifazėje sistemoje įvyksta pereinamasis viršįtampis, žala gali būti ne tik brangi, bet ir ilgam sutrikdyti veiklą. OBO BETTERMANN SurgeController V20 V20-3+NPE+FS-280 užtikrina patikimą 2 tipo apsaugą nuo viršįtampių, kad jūsų įranga ir procesai išliktų saugūs.

Kodėl verta rinktis

• 2 tipo apsauga pagal IEC/EN 61643-11 – skirta montuoti prie įvado arba po 1 tipo SPD.
• 3 polių apsauga su atskiru N-PE kibirkštiniu tarpu – visapusiška L-N, L-PE ir N-PE apsauga.
• Didelė iškrovos galia: vardinė iškrovos srovė (In) 20 kA vienam poliui, maksimali iškrovos srovė (Imax) 40 kA vienam poliui.
• Žema apsaugos įtampa (Up): < 1,3 kV L-N ir < 1,5 kV L-PE bei N-PE – efektyvi apsauga jautriai įrangai.
• Integruotas terminis atjungiklis ir vizualus būsenos indikatorius – lengva stebėti ir saugiai eksploatuoti.
• Bepotencialis perjungimo kontaktas nuotoliniam signalizavimui.
• Montuojama ant 35 mm DIN bėgelio – greitas įrengimas standartiniuose skirstomuosiuose skyduose.
• Platus prijungimo diapazonas: 1,5–35 mm² standus, 1,5–25 mm² lankstus.
• Kompaktiškas, be halogenų termoplastikinis korpusas, IP20 apsaugos klasė, skirta naudoti patalpose.

Techniniai duomenys

• SPD tipas: 2 tipas (II klasė)
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs) vienam poliui
• Maksimali iškrovos srovė (Imax): 40 kA (8/20 µs) vienam poliui
• Maks. nuolatinė darbinė įtampa (Uc): 280 V AC
• Apsaugos įtampa (Up) L-N: < 1,3 kV
• Apsaugos įtampa (Up) L-PE: < 1,5 kV
• Apsaugos įtampa (Up) N-PE: < 1,5 kV
• Polių skaičius: 3 + NPE
• Apsaugos režimas: L-N, L-PE, N-PE
• Nuotolinio signalizavimo kontaktas: taip (bepotencialis perjungiamasis)
• Montavimas: 35 mm DIN bėgelis
• Reakcijos laikas: < 25 ns
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: termoplastikas, be halogenų
• Prijungimo skerspjūvis (standus): 1,5–35 mm²
• Prijungimo skerspjūvis (lankstus): 1,5–25 mm²
• Darbinė temperatūra: nuo -40 iki +80 °C
• Standartai: IEC 61643-11, EN 61643-11
• Terminis atjungiklis: taip
• Vizualus būsenos indikatorius: taip

Kam skirta

Šis SPD skirtas elektrikams, skydų surinkėjams ir techninės priežiūros inžinieriams, kuriems reikalinga patikima viršįtampių apsauga pramoniniuose, komerciniuose ar gyvenamuosiuose trifaziuose elektros skirstymo tinkluose. Tinka montuoti pagrindiniame skirstomajame skydelyje arba pastotės lygmenyje, kur reikalinga 3 polių + N-PE konfigūracija.

Naudojimo patarimai

Kad apsauga būtų efektyvi, montuokite SPD kuo arčiau saugomos įrangos ir užtikrinkite tinkamą įžeminimą. Nuotolinio signalizavimo kontaktą prijunkite prie stebėjimo sistemos, kad techninės priežiūros personalas laiku sužinotų apie būtinybę pakeisti įrenginį. Visada laikykitės vietinių elektros instaliacijos taisyklių ir normų.
