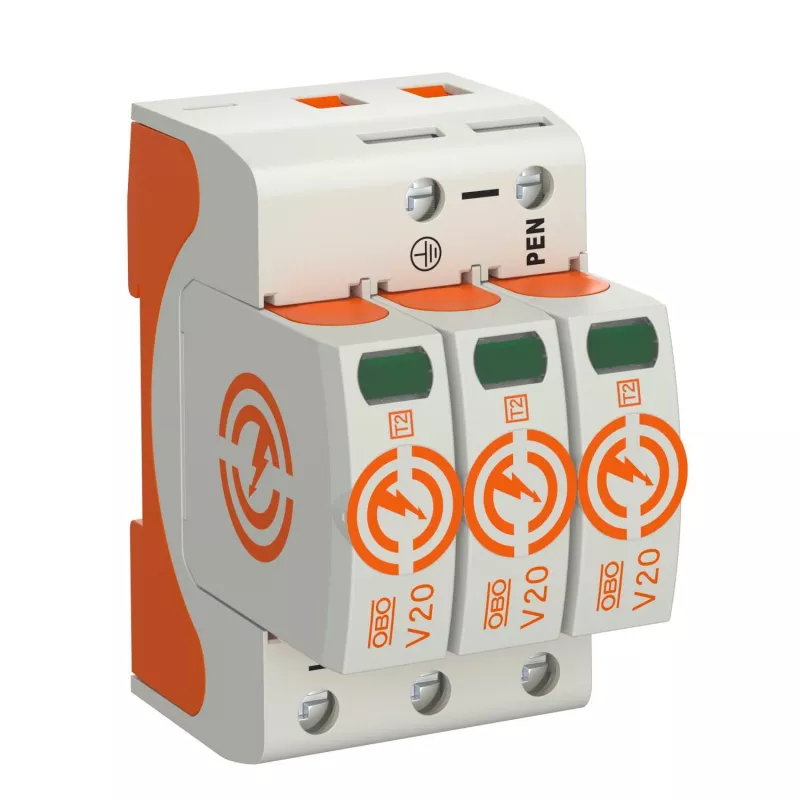

OBO BETTERMANN SurgeController V20 V20-3-280 3 polių 280V 2 tipo viršįtampių apsaugos įtaisas 5095163

Kai trifazėje skirstomojoje spintoje sumontuotas OBO BETTERMANN SurgeController V20 V20-3-280, jo korpusas išlieka plonas, o apsaugos lygis – žemas: įtampos ribojimo lygis < 1,3 kV pasiekiamas per < 25 ns. Būtent toks greitis ir 20 kA vardinis iškrovos srovės parametras kiekvienam poliui yra tai, ką vertina inžinieriai, projektuojantys patikimą maitinimo grandinę.

Kodėl verta rinktis šį 2 tipo SPD

• Didelė iškrovos galia: 20 kA (8/20 µs) vardinis ir 40 kA (8/20 µs) maksimalus iškrovos srovės parametras kiekvienam poliui – tinka trifazėms pastato skirstykloms.
• Greita reakcija: < 25 ns atsako laikas užtikrina, kad pereinamieji viršįtampiai bus nukreipti prieš pasiekiant jautrią įrangą.
• Integruotas terminis atjungiklis: saugus veikimas net ir esant perkrovai, o būsenos indikatorius (žalias – tvarkinga, raudonas – gedimas) leidžia greitai įvertinti būklę.
• Universalus montavimas: 35 mm DIN bėgelis, IP20 apsaugos klasė, prijungimo skerspjūvis nuo 1,5 iki 35 mm² (viela arba daugiasluoksnė).
• Atsparumas aplinkai: darbinė temperatūra nuo -40 iki +80 °C, liepsnai atsparus termoplastikinis korpusas.

Kam skirtas

Šis įtaisas projektuojamas trifazių pastato skirstomųjų spintų apsaugai TN-S ir TT sistemose. Jis tinka pramonės valdymo sistemoms, pastatų automatizavimui, komerciniams ir gyvenamiesiems elektros tinklams, kuriuose svarbu apsaugoti jautrią įrangą nuo netiesioginių žaibo smūgių ar perjungimo operacijų sukeliamų viršįtampių.

Pagrindinės specifikacijos

• 2 tipo viršįtampių apsaugos įtaisas (SPD)
• 3 poliai, apsaugos režimas L-PE
• Nominali sistemos įtampa: 230/400 V AC
• Maksimali nuolatinė darbinė įtampa (Uc): 280 V AC
• Vardinis iškrovos srovės parametras (In): 20 kA (8/20 µs) kiekvienam poliui
• Maksimalus iškrovos srovės parametras (Imax): 40 kA (8/20 µs) kiekvienam poliui
• Įtampos apsaugos lygis (Up): < 1,3 kV
• Atsako laikas: < 25 ns
• Trumpojo jungimo atsparumas (Isccr): 50 kA su maks. išankstiniu saugikliu
• Montavimas ant 35 mm DIN bėgelio
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -40 iki +80 °C
• Prijungimo skerspjūvis: 1,5–35 mm² (viela/daugiasluoksnė)
• Integruotas terminis atjungiklis
• Vizualus būsenos indikatorius: žalias = OK, raudonas = gedimas
• Korpuso medžiaga: liepsnai atsparus termoplastikas

Kaip naudoti

Įtaisas montuojamas ant 35 mm DIN bėgelio pagrindinėje skirstomojoje spintoje. Prijungimo gnybtai skirti 1,5–35 mm² laidininkams. Prieš įjungiant maitinimą, būtina patikrinti, ar laikomasi gamintojo nurodytų išankstinio saugiklio reikalavimų, kad būtų pasiektas 50 kA trumpojo jungimo atsparumas. Būsenos indikatorių rekomenduojama apžiūrėti periodiškai – raudonas signalas reiškia, kad įtaisą reikia pakeisti.

Atitiktis standartams

Atitinka EN 61643-11 ir IEC 61643-11 standartus.

Patarimas: montuodami šį SPD trifazėje spintoje, palikite pakankamai vietos greta esantiems moduliams – taip užtikrinsite tinkamą vėdinimą ir lengvą prieigą prie būsenos indikatoriaus. Periodiškai tikrinkite indikatorių: jei jis raudonas, apsauga nebeveikia, todėl nelaukite kito planinio techninio aptarnavimo.
