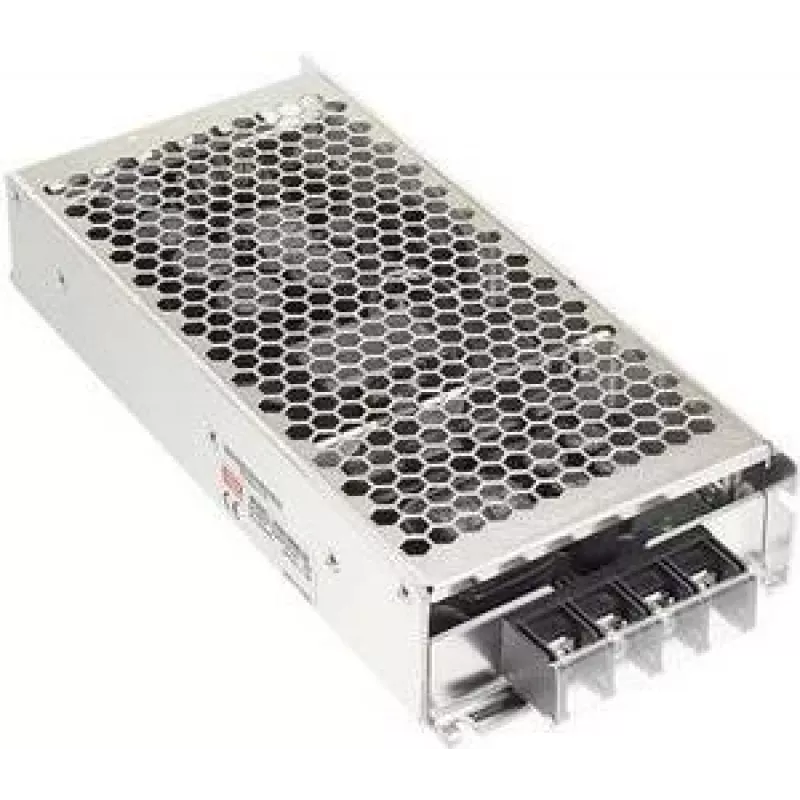

Maitinimo keitiklis/inverteris Mean Well RSD-300E-48 – 300 W, įėjimas 25.2–46.8 V, išėjimas 48 V, matmenys 97×216×40 mm

Mean Well RSD-300E-48 yra 300 W galios nuolatinės srovės-nuolatinės srovės (DC-DC) keitiklis, užtikrinantis stabilizuotą 48 V išėjimo įtampą iš plataus nuolatinės srovės įėjimo diapazono. Šis įrenginys skirtas naudoti transporto priemonėse, stacionariose sistemose, telekomunikacijų ir pramoninėje įrangoje, kur reikalinga patikima 48 V maitinimo šaltinio galia.

Privalumai

Platus įėjimo įtampos diapazonas leidžia lengvai integruoti keitiklį su įvairiomis baterijų sistemomis ir nuolatinės srovės šaltiniais. Kompaktiškas metalinis korpusas užtikrina mechaninį tvirtumą ir efektyvų šilumos išsklaidymą, leidžiantį nepertraukiamai dirbti 300 W galia. Įrenginys atitinka RoHS ir geležinkelių standartą EN50155, o aukšta įėjimo-išėjimo izoliacija padidina sistemos apsaugą ir sumažina trikdžių riziką.

Tinka

• Telekomunikacijų įrangos ir tinklo įrenginių maitinimui 48 V įtampa
• 48 V baterijų sistemų įkrovimui ir palaikymui transporto priemonėse ir stacionariuose įrenginiuose
• DC-DC keitimui geležinkelių riedmenyse ir programose, atitinkančiose EN50155
• Pramoninėms valdymo sistemoms ir automatikos skydams, kuriems reikalingas reguliuojamas 48 V maitinimas

Pagrindinės techninės specifikacijos

• Išėjimo galia: 300 W nepertraukiamai
• Įėjimo įtampos diapazonas: 25.2–46.8 V (nominalus)
• Išėjimo įtampa: +48 V DC, iki 5.7 A
• Izoliacija: 4000 V DC tarp įėjimo ir išėjimo
• Formos faktorius: uždaras metalinis korpusas, matmenys 97 × 216 × 40 mm
• Standartai: atitinka RoHS ir geležinkelių standartą EN50155

Kaip naudoti

Sumontuokite keitiklį vėdinamoje vietoje, pritvirtindami prie tinkamų tvirtinimo taškų. Prijunkite nuolatinės srovės įėjimo laidus, laikydamiesi poliškumo ir užtikrindami, kad įėjimo įtampa neviršytų nurodyto diapazono. Prijunkite 48 V išėjimą prie apkrovos naudodami tinkamo skerspjūvio laidus ir apsaugą nuo viršsrovių. Patikrinkite tinkamą įžeminimą ir izoliaciją prieš įjungiant maitinimą. Leiskite įrenginiui pasiekti stabilią darbinę temperatūrą ir patikrinkite išėjimo įtampą esant apkrovai.

Rekomendacijos

Norint maksimaliai prailginti tarnavimo laiką ir užtikrinti patikimą veikimą, venkite ilgalaikio darbo viršijant leistiną aplinkos temperatūrą, užtikrinkite pakankamą vėdinimą arba priverstinį aušinimą uždarose patalpose, o įrenginį apsaugokite nuo įtampos šuolių ir atvirkštinio poliškumo. Reguliariai tikrinkite jungtis ir apsvarstykite galimybę pridėti apsaugą nuo viršįtampių prieš keitiklį, jei jis naudojamas dažnų elektros trikdžių aplinkoje.
