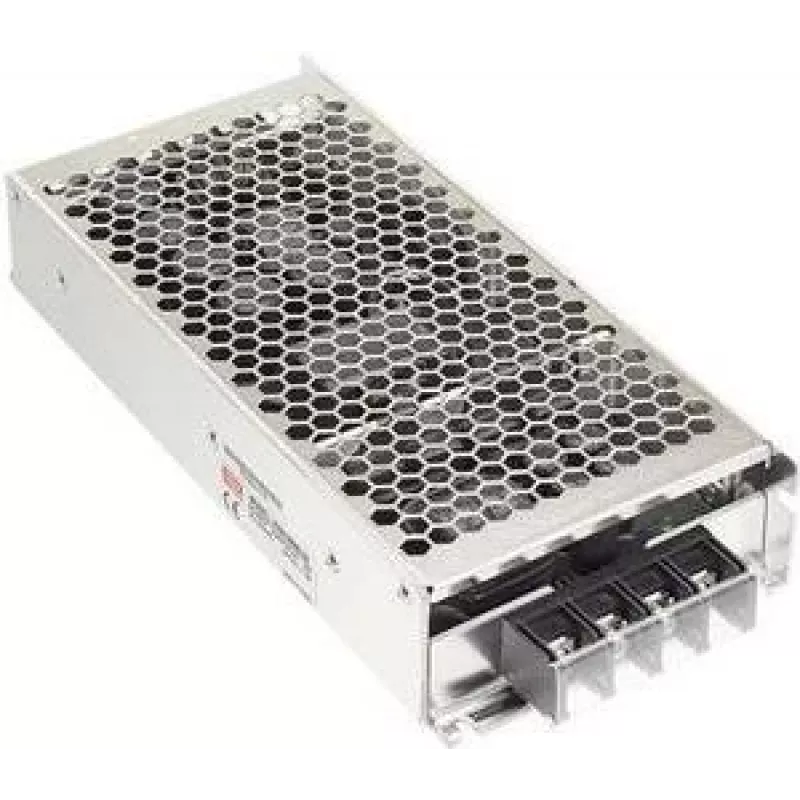

Maitinimo keitiklis/inverteris Mean Well RSD-300E-12, 300 W, 12 V išėjimas, 25.2–46.8 V įėjimas

Mean Well RSD-300E-12 yra 300 W galios nuolatinės srovės keitiklis, tiekiantis stabilizuotą 12 V nuolatinę įtampą iš plataus įėjimo įtampos diapazono. Sukurtas pramoninėms ir telekomunikacijų sistemoms, jis priima 25.2–46.8 V įėjimo įtampą (darbinis diapazonas 21.6–50.4 VDC) ir užtikrina iki 22.5 A srovę. Atitinka geležinkelių įrangos standartą EN50155, užtikrina tvirtą izoliaciją tarp įėjimo ir išėjimo (4000 VDC) ir yra kompaktiško korpuso (97 × 216 × 40 mm), tinkamo montuoti į stelažus ir valdymo spintas.

Privalumai

Stabilizuota 12 V išėjimo įtampa su aukštu efektyvumu, platus įėjimo įtampos diapazonas lanksčiam integravimui, sertifikuotas atitikimas EN50155 patikimam darbui riedmenyse. Sustiprinta 4000 VDC izoliacija didina saugumą ir apsaugo prijungtą elektroniką. Kompaktiškas korpusas leidžia lengvai montuoti ribotoje erdvėje.

Tinka

• Pramoninėms valdymo sistemoms, reikalaujančioms 12 V maitinimo
• Telekomunikacijų ir tinklo įrangai, maitinamai iš aukštesnės įtampos magistralių
• Riedmenų ir geležinkelių elektronikai, atitinkančiai EN50155
• Įterptinėms sistemoms ir spintoms, kuriose ribota vieta
• Atsarginio maitinimo sistemoms ir nuolatinės srovės skirstymo stelažams

Pagrindinės techninės specifikacijos

• Išėjimo įtampa: stabilizuota 12 V DC
• Išėjimo srovė: iki 22.5 A (300 W klasė)
• Įėjimo įtampos diapazonas: 25.2–46.8 V (darbinis 21.6–50.4 VDC)
• Izoliacija: įėjimo-išėjimo sustiprinta iki 4000 VDC
• Standartai: atitinka EN50155 geležinkelių reikalavimus
• Korpusas: uždaras keitiklis, tinkamas montuoti stelaže ar spintoje
• Matmenys: 97 × 216 × 40 mm
• Atitiktis: RoHS

Naudojimas

Montuokite RSD-300E-12 tinkamame stelaže ar korpuse, laikydamiesi gamintojo nurodymų dėl vėdinimo ir tvirtinimo. Prijunkite nuolatinės srovės įėjimą iš suderinamo šaltinio, laikydamiesi poliškumo ir naudodami tinkamo skerspjūvio laidus. Išėjimą junkite prie apkrovos, neviršydami vardinės srovės. Laikykitės izoliacijos reikalavimų, o naudojant geležinkelių srityje – EN50155 instaliacijos taisyklių.

Rekomendacijos

Užtikrinkite pakankamą aušinimą ir laisvą tarpą aplink įrenginį. Naudokite tinkamo skerspjūvio laidus ir saugiklius tiek įėjimo, tiek išėjimo grandinėse. Geležinkelių ar transporto programose vadovaukitės EN50155 gairėmis ir reguliariai tikrinkite jungtis bei veikimą.
