Maitinimo keitiklis MEAN WELL RDDW20H-12, 20 W, įėjimas 43–160 V, išėjimas 12 V, RoHS

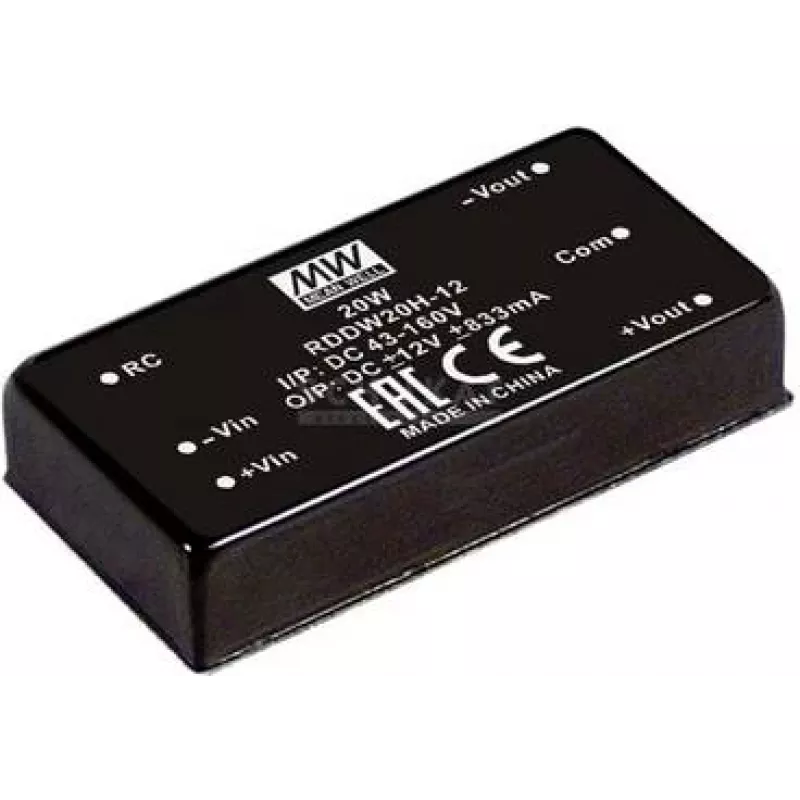

MEAN WELL RDDW20H-12 yra kompaktiškas nuolatinės srovės keitiklis, skirtas geležinkelių ir pramonės sistemoms, kurioms reikalinga dviguba ±12 V įtampa. Jis priima platų įėjimo įtampos diapazoną nuo 43 iki 160 VDC ir užtikrina stabilizuotą ±12 V išėjimą, kurio bendra galia siekia 20 W. Įrenginys sumontuotas DIP korpuse su išvadais per skylę, turi nuotolinį įjungimo/išjungimo valdymą ir 3 kVDC izoliaciją tarp įėjimo ir išėjimo. Tai idealus sprendimas ten, kur reikalinga patikima, izoliuota galios konversija siaurose erdvėse – pavyzdžiui, traukinių elektronikoje, automatikos sistemose ar transporto priemonių maitinimo grandinėse.

Kodėl verta rinktis šį keitiklį?

RDDW20H-12 išsiskiria itin plačiu įėjimo įtampos toleravimu (43–160 VDC), todėl tinka sistemoms su nestabilia ar kintančia nuolatinės srovės įtampa. Dvigubas ±12 V išėjimas leidžia maitinti tiek teigiamą, tiek neigiamą įtampą reikalaujančius įrenginius, tokius kaip operaciniai stiprintuvai, jutikliai ar valdikliai. 3 kVDC izoliacija užtikrina apsaugą nuo trikdžių ir padidina sistemos saugumą. Maži matmenys (gylis 50,8 mm) ir lengvas svoris (35 g) palengvina integraciją į tankiai užpildytas plokštes. Nuotolinis ON/OFF valdymas suteikia lankstumo sistemos galios valdymui.

Pagrindinės techninės specifikacijos

• Gamintojas: MEAN WELL
• Modelis: RDDW20H-12 (MPN: RDDW20H-12)
• Įėjimo įtampa: 43–160 VDC
• Išėjimo įtampa: ±12 VDC, srovė ±1,833 A (bendra galia 20 W)
• Izoliacija: 3 kVDC tarp įėjimo ir išėjimo
• Korpusas: DIP, montavimas per skylę
• Funkcijos: Nuotolinis įjungimas/išjungimas (remote ON/OFF)
• Atitiktis: RoHS
• Matmenys / svoris: gylis 50,8 mm, svoris 35 g
• Pakuotės kiekis: 300 vnt.

Kaip naudoti

Sumontuokite keitiklį ant spausdintinės plokštės, naudodami DIP išvadus per skylę. Užtikrinkite tinkamą atstumą nuo kitų komponentų, kad būtų išlaikyta 3 kVDC izoliacija. Prijunkite nuolatinės srovės įėjimą (43–160 VDC) laikydamiesi poliškumo, o išėjimus (±12 V) junkite prie apkrovos, neviršydami 20 W bendros galios. Nuotolinio valdymo kontaktus naudokite pagal gamintojo schemą, kad galėtumėte įjungti arba išjungti išėjimus iš sistemos valdiklio.

Rekomendacijos

Planuodami plokštės išdėstymą, užtikrinkite pakankamą tarpą tarp laidininkų, kad būtų išlaikyta 3 kVDC izoliacija. Esant didelei apkrovai, pasirūpinkite ventiliacija arba aušinimu. Niekada neviršykite 160 VDC įėjimo įtampos. Išsamią informaciją apie elektrinius parametrus ir rekomenduojamas jungimo schemas rasite MEAN WELL RDDW20H-12 duomenų lape.
