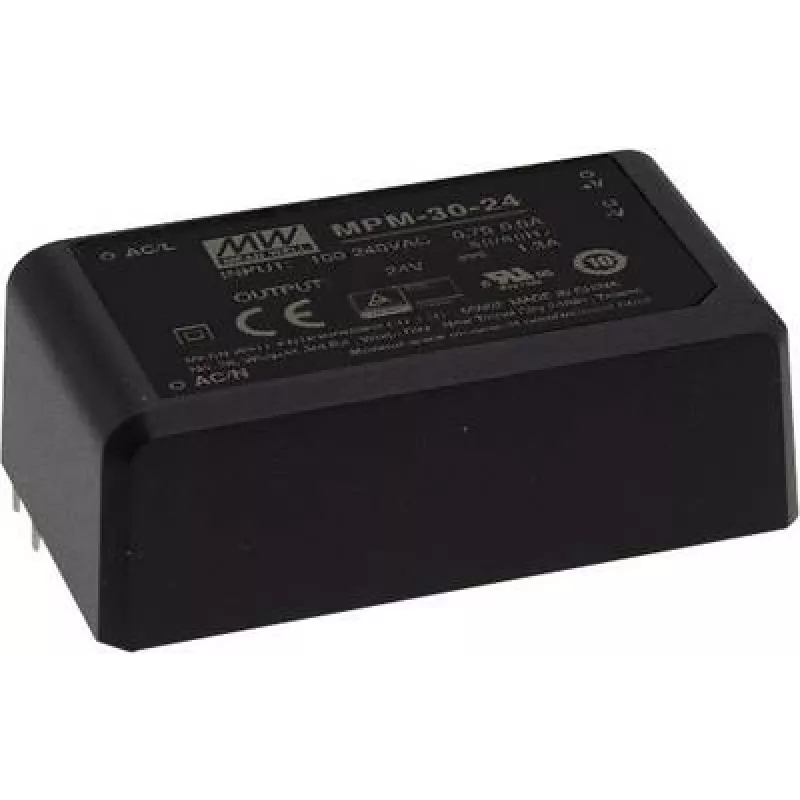

Maitinimo adapteris / keitiklis Mean Well MPM-30-24, 30 W, 24 V išėjimas, 80–264 V įėjimas

Mean Well MPM-30-24 – tai kompaktiškas AC‑DC maitinimo adapteris / keitiklis, tiekiantis fiksuotą 24 V DC išėjimą, kurio vardinė galia yra 30 W. Įrenginys priima universalią kintamosios srovės įėjimo įtampą nuo 80 iki 264 V ir užtikrina reguliuojamą 24 V išėjimą iki 1,3 A srove. Modulis skirtas montuoti per spausdintinės plokštės skylutes (PCB through‑hole) ir yra užlietas (encapsulated), todėl tinka DIN bėgelio ar įmontuojamiems sprendimams, kai reikalingas patikimas žemos galios 24 V maitinimas. Dizainas apima sustiprintą izoliaciją, tinkamą medicinos ir pramoninės kontrolės aplinkoms, išlaikant mažus matmenis: 39 × 69,5 × 24 mm bei atitiktį RoHS tvarumo reikalavimams.

Privalumai

Platus įėjimo įtampos diapazonas leidžia naudoti modulį su įvairiomis pasaulinėmis tinklo įtampomis ir sumažina poreikį atskiriems keitikliams. Užlieta konstrukcija užtikrina elektrinę izoliaciją ir vidinių komponentų apsaugą, didindama patvarumą pramoninėse ir medicinos srityse. Montavimas per PCB skylutes supaprastina integraciją į nestandartinius mazgus, o maži matmenys leidžia įrengti modulį ten, kur vietos nedaug. Produktas suteikia stabilų 24 V išėjimą, tinkamą valdymo moduliams ir smulkiems automatikos įrenginiams, su sustiprinta izoliacija didesniam saugumui.

Tinka

• Pramoninėms valdymo sistemoms ir PLC moduliams, kuriems reikalingas stabilus 24 V maitinimas
• Automatikos įrangai ir smulkiems pavarų elektronikos blokams
• Įmontuojamiems ir PCB lygio maitinimo sprendimams kompaktiškuose korpusuose
• Medicinos prietaisams ir įrangai, kur reikalinga sustiprinta izoliacija
• Žemos galios išorinių adapterių keitimui ar atnaujinimui esamuose įrenginiuose

Pagrindinės techninės charakteristikos

• Išėjimo įtampa: 24 V DC
• Vardinė išėjimo galia: 30 W
• Maksimali išėjimo srovė: 1,3 A
• Įėjimo įtampos diapazonas: 80–264 V AC (universalus tinklo įėjimas)
• Montavimo tipas: PCB through‑hole (tinkamas įmontuojamiems mazgams)
• Konstrukcija: užlietas vieno išėjimo modulis
• Izoliacija: sustiprinta izoliacija (2xMOPP), tinkama aukštesniems saugumo reikalavimams
• Matmenys: 39 × 69,5 × 24 mm
• Atitiktis: RoHS

Kaip naudoti

Modulį montuokite ant spausdintinės plokštės per nurodytas skylutes ir lituokite, užtikrindami teisingą poliškumą 24 V išėjimui. Palikite pakankamai laisvos vietos ir pasirūpinkite šilumos valdymu plokštėje – nors modulis užlietas, jam reikia erdvės šilumos išsklaidymui esant nuolatinei apkrovai. Prijunkite kintamosios srovės tinklą pagal nurodytą 80–264 V diapazoną ir patikrinkite įėjimo laidus bei apsauginį įžeminimą pagal vietinius elektros reikalavimus. Prieš galutinį surinkimą išbandykite išėjimo įtampą be apkrovos ir esant pilnai apkrovai, kad įsitikintumėte stabilia reguliacija.

Rekomendacijos

Siekiant patikimo veikimo, venkite nuolatinio darbo maksimalia vardine srove nepatikrinę plokštės šiluminių savybių. Naudokite atitinkamus įėjimo saugiklius ir apsaugą nuo viršįtampių kintamosios srovės pusėje, o prie jautrios įrangos pridėkite išėjimo filtrų arba apsaugą nuo pereinamųjų procesų, jei ji jautri perjungimo triukšmui. Naudojant medicinos įrangoje, užtikrinkite, kad visa sistemos konstrukcija atitiktų taikomus saugos standartus, papildomai prie modulio sustiprintos izoliacijos.
