Maitinimo keitiklis / inverteris MEAN WELL DKMW20F-12, 20 W, 12 V, 0,83 A, RoHS

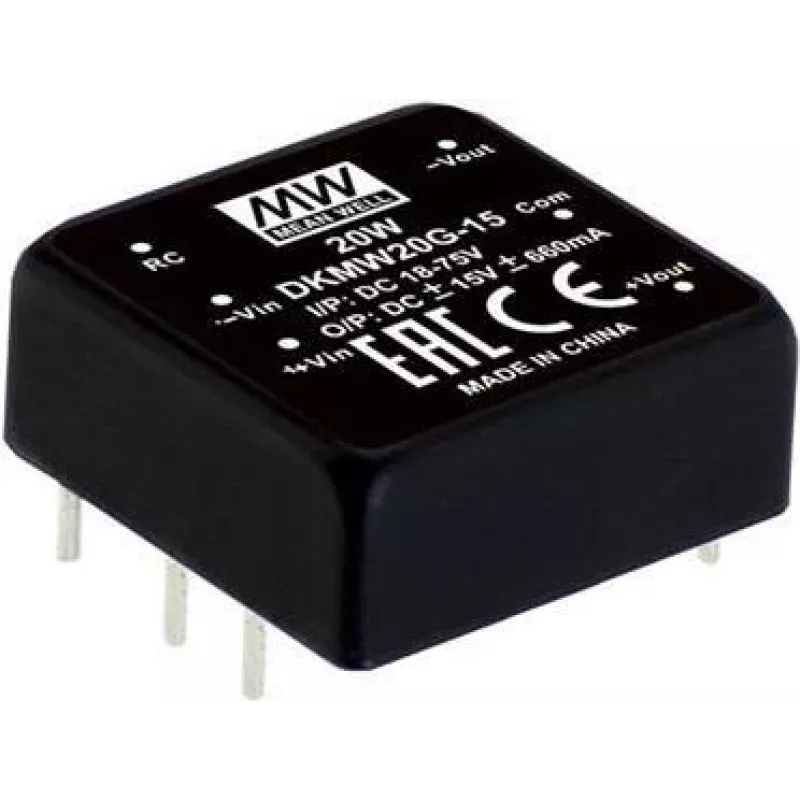

MEAN WELL DKMW20F-12 yra kompaktiškas, ant PCB montuojamas nuolatinės srovės keitiklis, sukurtas tiekti mažos galios dvigubą ±12 V išėjimą iš plataus įėjimo įtampos diapazono. Modulis priima 9–36 Vdc įėjimo įtampą ir teikia du ±12 V išėjimus po ±0,83 A, bendra galia 20 W. Dėl 1" x 1" DIP korpuso ir 18 g svorio jis puikiai tinka įterptinėms sistemoms ir erdvės požiūriu ribotiems projektams, kuriems reikalinga patikima izoliuota arba neizoliuota 12 V magistralė. Modulyje yra nuotolinio įjungimo/išjungimo valdiklis, o gamyba atitinka RoHS aplinkosaugos reikalavimus.

Privalumai

Itin kompaktiškas 1" x 1" dydis ir DIP korpusas leidžia lengvai montuoti ant PCB ir užtikrina didelio tankio išdėstymą. Platus 9–36 Vdc įėjimo diapazonas palaiko darbą su įvairiais maitinimo šaltiniais, įskaitant baterijas ir transporto priemonių sistemas. Dvigubi ±12 V išėjimai suteikia simetrines magistrales analoginėms ir mišrioms sistemoms, išlaikant mažą energijos suvartojimą ir svorį. Nuotolinis ON/OFF valdymas leidžia valdyti sistemą be papildomų išorinių grandinių.

Tinka

• Įterptinei elektronikai ir mikrovaldiklių sistemoms, kurioms reikia ±12 V magistralių
• Mažiems nuolatinės srovės maitinamiems įrenginiams ir matavimo prietaisams
• Didelės apimties montavimui ir kompaktiškoms maitinimo paskirstymo plokštėms
• Baterijomis ar transporto priemonėmis maitinamai įrangai su kintama įėjimo įtampa
• PCB konstrukcijoms, kurioms reikalingas kiauryminis montavimas ir šiluminis valdymas

Pagrindinės techninės specifikacijos

• Įėjimo įtampos diapazonas: 9–36 Vdc
• Išėjimai: du ±12 Vdc
• Išėjimo srovė: ±0,83 A kiekvienai magistralei
• Bendra galia: 20 W
• Korpusas: DIP kiauryminis, 1" x 1" plotas
• Montavimas: ant PCB
• Valdymas: nuotolinio įjungimo/išjungimo funkcija
• Svoris: 18 g
• Atitiktis: RoHS

Kaip naudoti

Sumontuokite modulį į PCB naudodami DIP kiauryminius kaiščius ir užtikrinkite tinkamą litavimą mechaniniam ir šiluminiam stabilumui. Prijunkite nuolatinės srovės šaltinį, kurio įtampa yra 9–36 Vdc diapazone, prie įėjimo gnybtų, laikydamiesi poliškumo. Naudokite nuotolinio ON/OFF kaištį, kad įjungtumėte arba išjungtumėte išėjimus iš sistemos logikos, laikydamiesi gamintojo rekomenduojamų valdymo lygių. Esant darbui arti maksimalios apkrovos, užtikrinkite pakankamą vario plotą ir šilumos išsklaidymą arba oro srautą, kad būtų išlaikytos vardinės charakteristikos.

Rekomendacijos

Stabiliam darbui šalia keitiklio kaiščių naudokite įėjimo atjungimo kondensatorius ir laikykitės rekomenduojamų išdėstymo praktikų, naudokite trumpus ir plačius takelius maitinimo keliams, vengkite jautrių analoginių grandinių tiesioginio gretimumo moduliui. Įvertinkite šilumos išsklaidymą ir sumažinkite išėjimo srovę, jei aplinkos temperatūra ar korpuso apribojimai mažina aušinimo efektyvumą.
