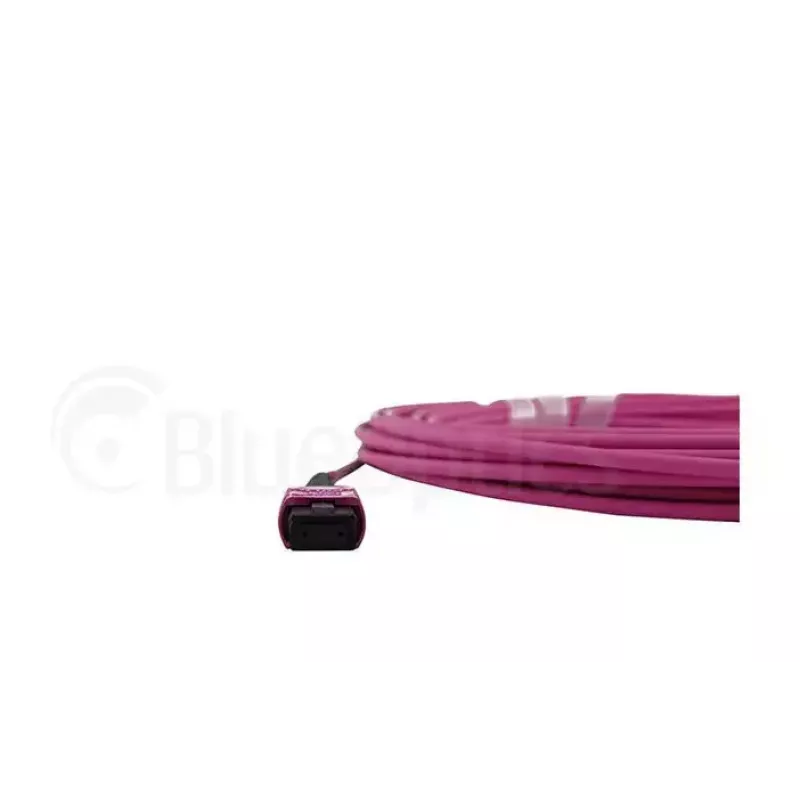

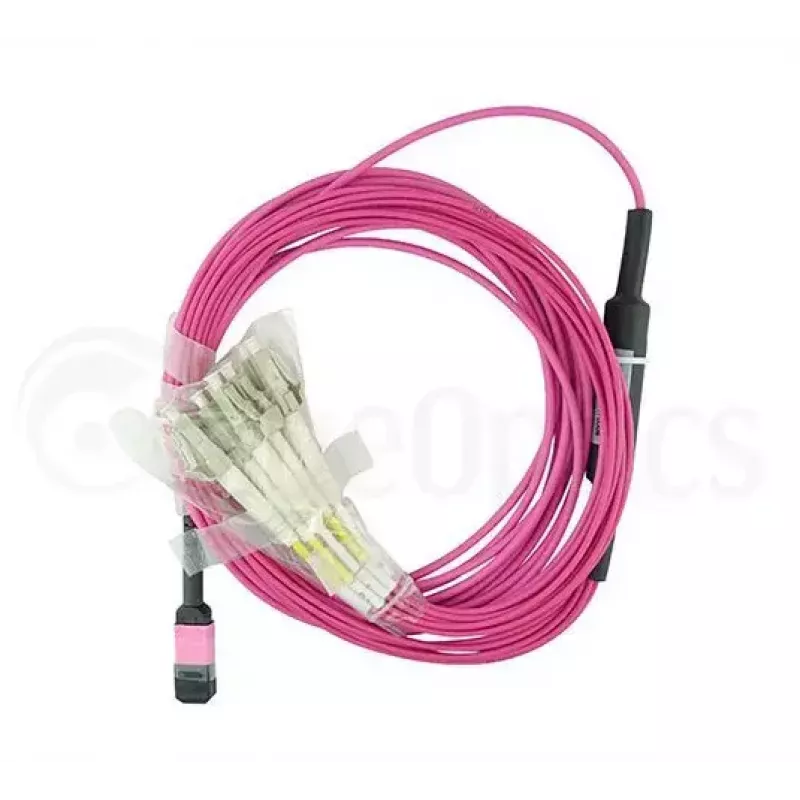

BlueOptics CBL-MPO12-4LC-OM4-1M-BO InfiniBand šviesolaidinis kabelis MPO 4x LC

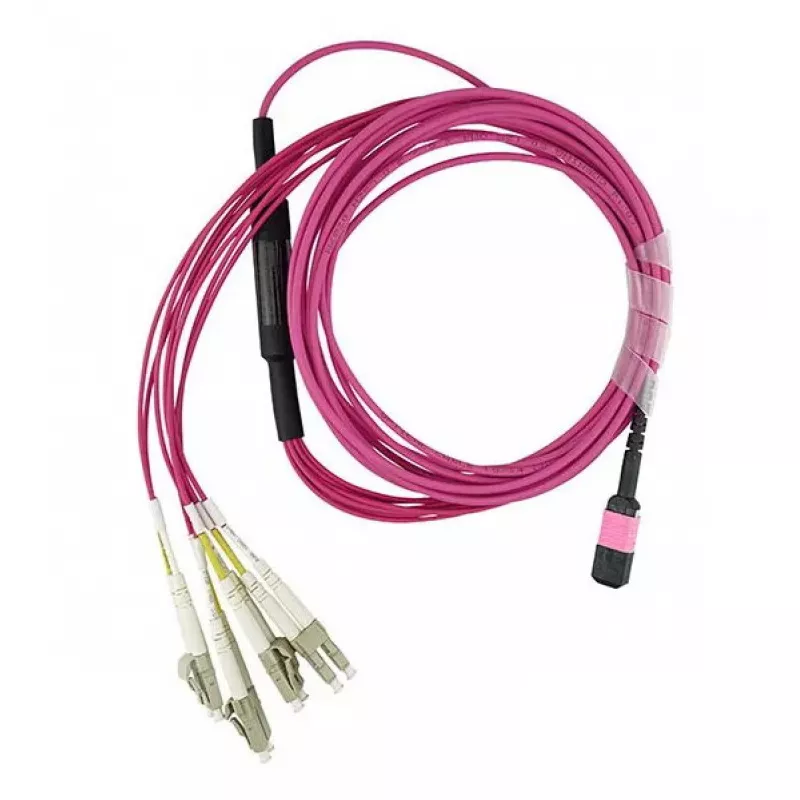

„BlueOptics CBL-MPO12-4LC-OM4-1M-BO“ – tai 1 metro ilgio daugiamodis šviesolaidinis kabelis su MPO (12 gyslų) jungtimi viename gale ir keturiomis LC dvipusėmis jungtimis kitame. Sukurtas InfiniBand ir didelio tankio tinklų aplinkoms, jis naudoja OM4 lazeriu optimizuotą daugiamodį pluoštą, užtikrinantį aukštą pralaidumą ir mažą slopinimą trumpais ir vidutiniais atstumais. Kabelis turi LSŽH apvalkalą, kuris mažina dūmų išsiskyrimą ir neskleidžia halogenų gaisro atveju, ir yra skirtas sujungti pataisų skydelius, siųstuvus-imtuvus bei didelės spartos prievodus duomenų centruose ir įmonių tinkluose.

Privalumai

Šis MPO į 4x LC OM4 kabelis suteikia kompaktišką, didelio tankio jungiamumą, tinkamą lygiagrečiai optikai ir išsišakojimo scenarijams. OM4 pluošto tipas užtikrina geresnį pralaidumą ir mažesnius įterpimo nuostolius, palyginti su žemesnės klasės daugiamodžiais pluoštais, o tai palaiko šiuolaikines 40/100G ir tam tikras aukšto našumo InfiniBand jungtis. „BlueOptics“ naudoja keramines ferules ir firminius pluošto bei jungčių komponentus, kad išlaikytų pastovų optinį veikimą, o gamykliniai bandymai interferometru ir OTDR užtikrina dokumentuotus įterpimo ir grįžimo nuostolius kiekvienam kabeliui. LSŽH apvalkalas padidina saugumą uždarose patalpose.

Pagrindinės techninės specifikacijos

• Ilgis: 1 metras
• Pluošto tipas: OM4 daugiamodis (lazeriu optimizuotas)
• Jungtis A: MPO (12 gyslų)
• Jungtis B: 4 × LC dvipusė
• Apvalkalas: LSŽH (mažai dūmų, be halogenų)
• Išbandytas įterpimo ir grįžimo nuostoliams; pateikiama su matavimų ataskaita
• Pagamintas su keraminėmis ferulėmis ir firminiais pluošto/jungčių komponentais

Kaip naudoti

Nutieskite kabelį per kabelių valdymo sistemą, vengdami staigių lenkimų, ir pritvirtinkite tinkamu įtempimo mažinimu. Įstatykite MPO jungtį į MPO prievadą ar kasetę, skirtą 12 gyslų MPO jungtims, o LC dvipuses kištukines jungtis į atitinkamus LC prievadus ar siųstuvų-imtuvų lizdus pagal reikiamą poliškumą ir kanalų priskyrimą. Vadovaukitės savo įrangos gamintojo nurodymais dėl MPO į LC išsišakojimo numeravimo ir po montavimo patikrinkite optines jungtis patvirtintu bandymo metodu.

Rekomendacijos

Venkite lenkti kabelį mažesniu nei gamintojo nurodytas minimalus lenkimo spindulys ir saugokite jungtis apsauginiais dangteliais iki pat prijungimo. Siekiant optimalaus veikimo InfiniBand ir didelės spartos Ethernet aplinkose, laikykitės rekomenduojamo OM4 atstumo jūsų programai ir po montavimo atlikite slopinimo bei grįžimo nuostolių matavimus, kad patvirtintumėte atitiktį.
