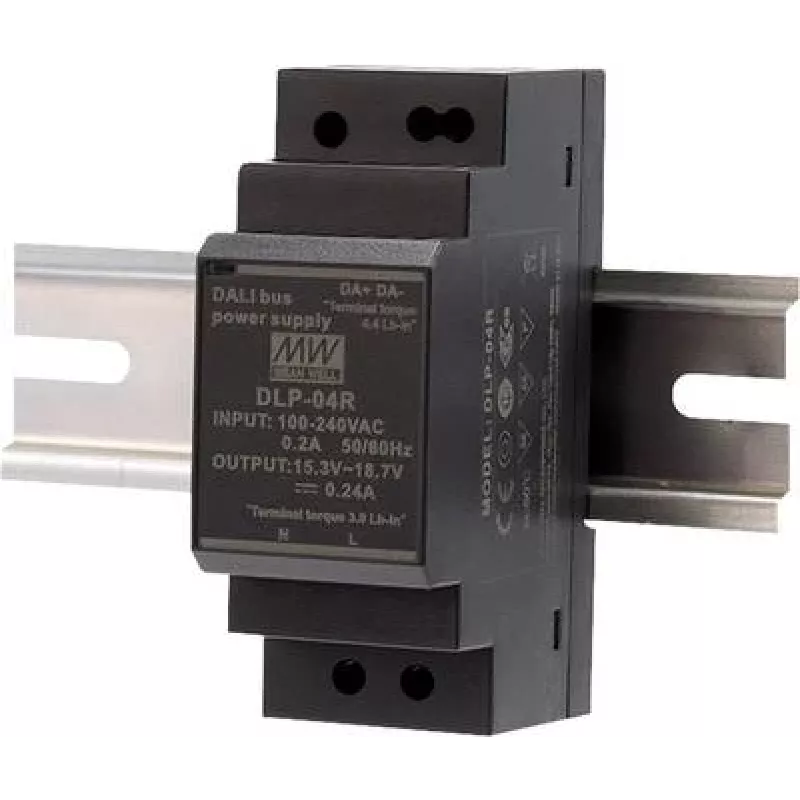

Maitinimo adapteris inverteris MEAN WELL DLP-04R

MEAN WELL DLP-04R yra kompaktiškas maitinimo adapteris / inverteris, skirtas mažos galios įrenginiams. Jis priima platų kintamosios srovės įėjimo diapazoną (90–264 VAC) ir tiekia reguliuojamą 18,7 V nuolatinę srovę esant 0,24 A (4 W galia), atitinka RoHS reikalavimus. Įrenginys turi siaurą bėgelio tipo korpusą, tinkamą montuoti ribotos erdvės vietose.

Privalumai

DLP-04R sujungia platų įėjimo įtampos diapazoną su stabilia 18,7 VDC išvestimi ir mažais matmenimis (35 mm × 54,5 mm × 90 mm). Bėgelio tipo korpusas palengvina montavimą valdymo spintose ir ant DIN bėgių. RoHS atitiktis užtikrina, kad adapteris atitinka aplinkosaugos ir saugos apribojimus.

Tinka

• DALI itin ploniems magistralės įrenginiams ir mažos galios apšvietimo valdymo moduliams maitinti
• Įmontuojamai elektronikai ir mažoms valdymo grandinėms, reikalaujančioms 18,7 VDC esant 0,24 A
• Montavimui ribotos erdvės vietose valdymo spintose ir elektros skydeliuose

Pagrindinės techninės specifikacijos

• Gamintojas: MEAN WELL
• Modelis (MPN): DLP-04R
• EAN: 4021087050609
• Išėjimas: 18,7 V DC, 0,24 A (4 W)
• Įėjimo įtampa: 90–264 VAC
• Matmenys (P × G × A): 35 mm × 54,5 mm × 90 mm
• Montavimas: bėgelio tipas (suderinamas su DIN bėgiu)
• Atitiktis: RoHS

Kaip naudoti

Sumontuokite adapterį ant tinkamo DIN bėgio ar bėgelio montavimo taško valdymo spintoje. Prijunkite kintamosios srovės įėjimą prie tinkamai apsaugotos maitinimo linijos, neviršijančios nurodyto 90–264 VAC diapazono. Prijunkite nuolatinės srovės išėjimą prie apkrovos, reikalaujančios 18,7 VDC, laikydamiesi teisingo poliškumo. Prieš įjungdami maitinimą patikrinkite jungtis ir užtikrinkite, kad įrenginys atitinka vietinius elektros instaliacijos reikalavimus.

Rekomendacijos

Naudokite DLP-04R mažos galios DALI magistralės sistemoms ir kompaktiškai valdymo elektronikai; neviršykite 0,24 A išėjimo srovės ir užtikrinkite pakankamą vėdinimą aplink įrenginį, kad būtų išvengta šilumos kaupimosi.
