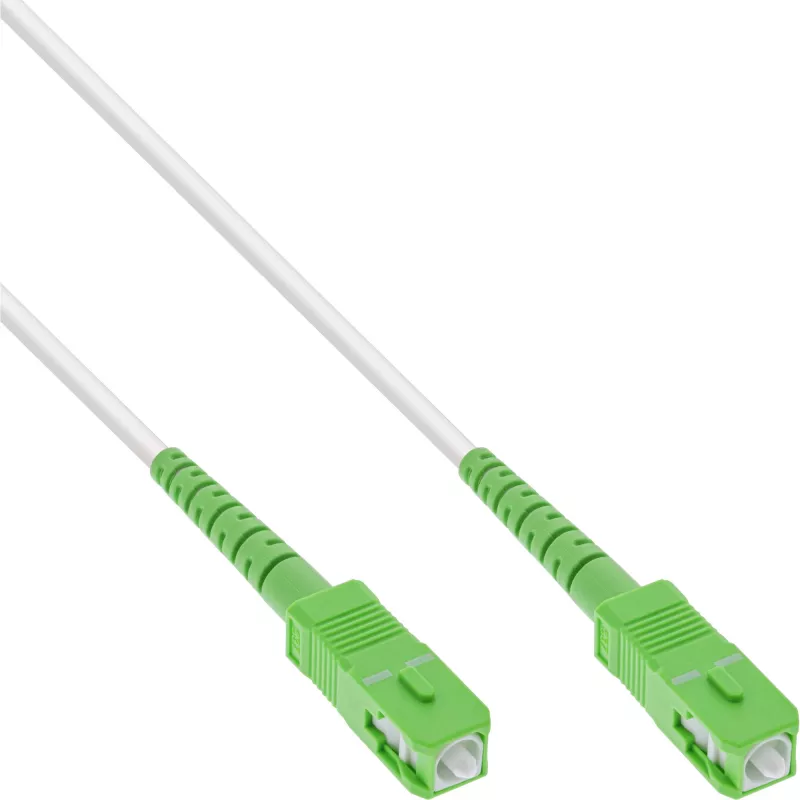

InLine Fiber Optinis Simplex Laidas, FTTH, SC/APC8° iki SC/APC8° 9/125µm OS2 50m

InLine Fiber optinis simplex laidas FTTH SC/APC į SC/APC 9/125µm OS2, 50 m yra vienmodis šuolio laidas, skirtas šviesolaidinėms sistemoms „iki namų“ (FTTH) ir telekomunikacijų jungtims. Jis aprūpintas SC/APC jungtimis su 8° kampu šlifuotais antgaliais abiejuose galuose ir OS2 9/125µm šviesolaidžiu, užtikrinančiu ilgų nuotolių vienmodį perdavimą. Laido išorinis skersmuo yra 3,0 mm su šarvavimu ir balta neutralia išorine izoliacija, tinkama matomam vidaus klojimui. Tipiniai įterpimo nuostoliai yra mažesni nei 0,20 dB, o grįžimo nuostoliai viršija 60 dB; kiekvienas laidas tiekiamas su bandymo ataskaita.

Privalumai

Konstrukcija sujungia vieną OS2 šviesolaidžio gyslą su nerūdijančio plieno spiraliniu vamzdžiu ir halogenų neturinčia išorine izoliacija, užtikrinančia mechaninę apsaugą ir ilgalaikį patikimumą namų FTTH aplinkoje. Palyginti su labai plonais iš anksto sumontuotais trumpikliais, šis 3 mm šarvuotas laidas pasižymi didesniu atsparumu lenkimui, gniuždymui ir atsitiktiniams pažeidimams, išlikdamas pakankamai lankstus montavimui namuose. Maži įterpimo nuostoliai ir aukšti grįžimo nuostoliai užtikrina stabilų optinį veikimą modemams, ONT įrenginiams ir skirstomiesiems skydams.

Tinkamumas

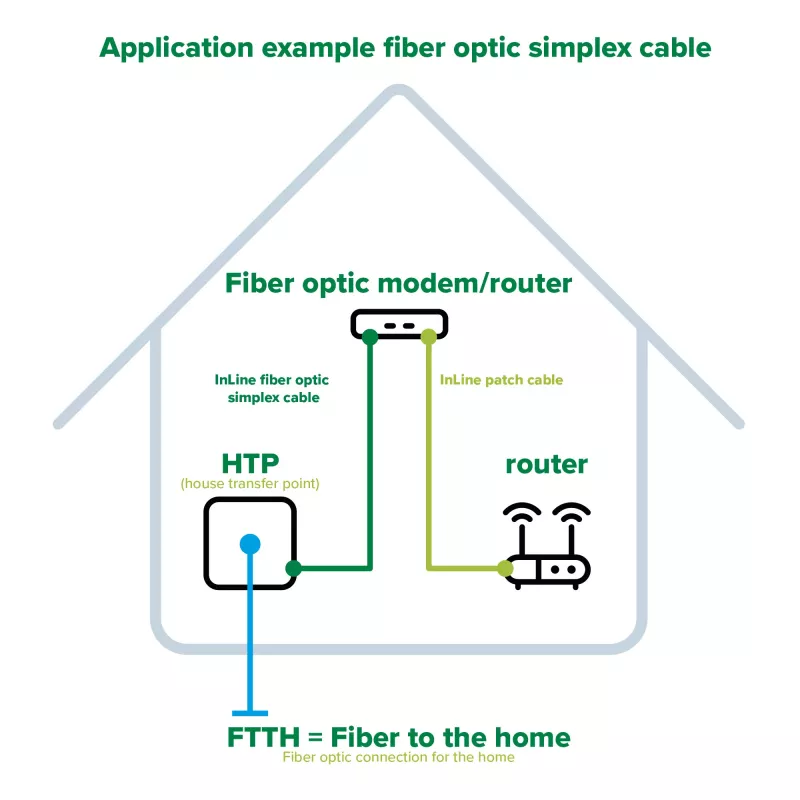

• FTTH modemo arba optinio tinklo terminalo (ONT) prijungimas prie namų šviesolaidinio įvado
• Skirstomieji skydai ir vidaus šviesolaidinis paskirstymas butuose bei namuose
• Trumpų ir vidutinių nuotolių vienmodžiai ryšiai pastatų viduje
• Telekomunikacijų ir IPT klientų patalpų įrenginiai, kuriems reikalingas patvarus vidaus laidas

Pagrindinės specifikacijos

• Šviesolaidžio tipas: OS2 vienmodis, šerdis/apvalkalas 9/125 µm
• Jungties tipas: SC/APC į SC/APC, 8° kampu šlifuoti antgaliai abiejuose galuose
• Laido konstrukcija: simplex, šarvuotas nerūdijančio plieno spiraliniu vamzdžiu
• Išorinis skersmuo: apytiksliai 3,0 mm ±0,2 mm
• Išorinė izoliacija: be halogenų, balta
• Tipiniai įterpimo nuostoliai: <0,20 dB; maksimalūs įterpimo nuostoliai: <0,30 dB
• Grįžimo nuostoliai: >60 dB
• Standartų atitiktis: taikomi IEC optiniai ir gaisro/dūmų standartai
• Darbinės temperatūros diapazonas: nuo -40 °C iki +85 °C
• Ilgis: 50 m

Naudojimas

Nutieskite InLine SC/APC į SC/APC simplex laidą tarp šviesolaidinio įvado ir FTTH modemo arba skirstomojo skydo, vengdami staigių lenkimų ir aštrių briaunų. Įkiškite SC/APC jungtis į atitinkamas SC/APC movas arba prievadus, kol jos užsifiksuos spragtelėdamos, užtikrindami, kad 8° kampu šlifuotas antgalis būtų nukreiptas į jungiamąją movą, kad būtų pasiekti optimalūs grįžimo nuostoliai. Išimdami laidą, traukite jungties korpusą, o ne laido izoliaciją, kad išvengtumėte įtempimo vidiniam šviesolaidžiui. Laikykite apsauginius dangtelius ant jungčių iki prijungimo ir, jei reikia, valykite jungčių galus tinkamais šviesolaidžių valymo įrankiais.

Rekomendacijos

Siekiant patikimo ilgalaikio veikimo, laikykitės minimalaus lenkimo spindulio, nurodyto vienmodžiams šarvuotiems laidams, venkite pakartotinio lenkimo toje pačioje vietoje ir atsargines ilgio dalis laikykite laisvai suvyniotas. Prieš sujungdami jungtis, naudokite tinkamas šviesolaidžių valymo ir tvarkymo procedūras, o po montavimo patikrinkite optinį veikimą naudodami bandymo ataskaitą arba paprastą nuostolių matavimą.
