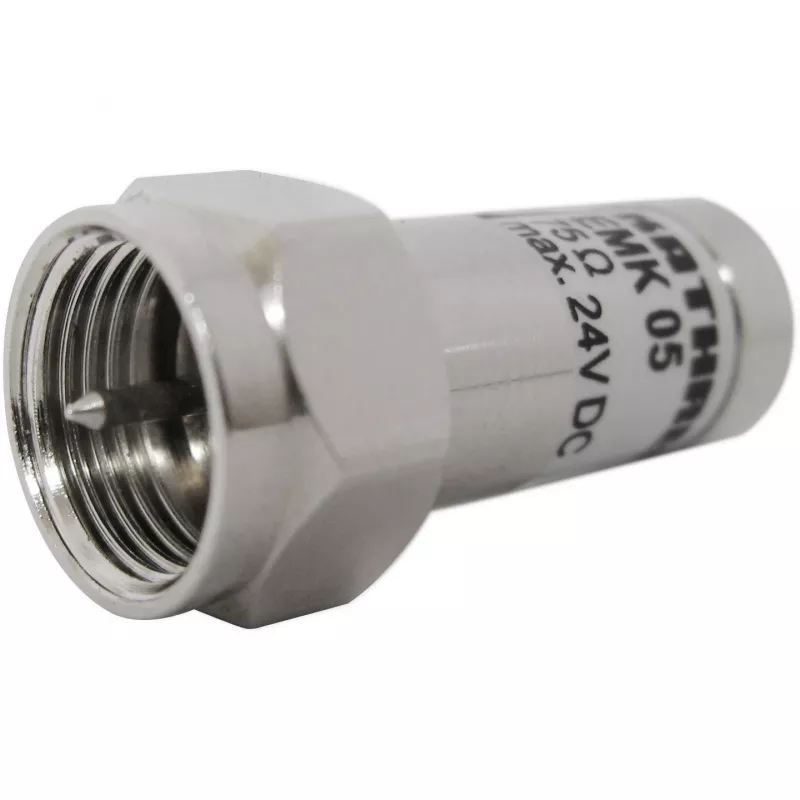

Koaksialinis F tipo jungtis Kathrein EMK 05

Kathrein EMK 05 yra profesionalus F tipo koaksialinis terminatorius su integruotu DC blokavimu, skirtas 75 Ω palydovinio IF paskirstymo ir bendroms koaksialinėms sistemoms. Jis užtikrina aukštą ekranavimo faktorių (>85 dB) ir atitinka A klasės ekranavimo reikalavimus, sumažindamas trikdžius ir išlaikydamas signalo vientisumą 5–3000 MHz dažnių diapazone. Šis kompaktiškas vyriškas F tipo jungtis sujungia terminavimo ir DC blokavimo funkcijas, sumažindamas komponentų skaičių tinkle.

Pagrindinės specifikacijos

• Tipas: F tipo vyriškas jungtis (terminatorius su DC blokavimu)
• Impedansas: 75 Ω
• Dažnių diapazonas: 5–3000 MHz
• Ekranavimo faktorius: >85 dB (A klasė)
• Paskirtis: Terminuoja atvirą koaksialinę liniją ir blokuoja nuolatinę srovę

Naudokite EMK 05 ten, kur reikia nutraukti DC kelią – pavyzdžiui, izoliuojant senus maitinimo šaltinius nuo pasyvių komponentų. Įsitikinkite, kad sistema suderinta su 75 Ω impedansu. Netaikykite DC įtampos per terminatą – jei reikalingas DC pralaidumas, rinkitės atitinkamą neblokuojantį terminatų.
