Multiswitch Kathrein EXR 2508 pilka

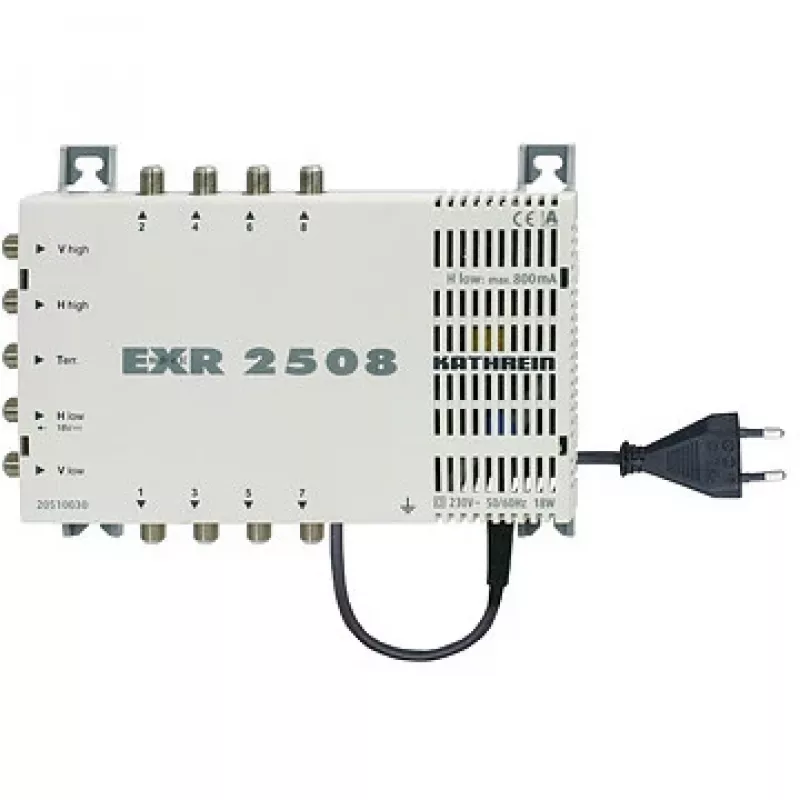

Kathrein EXR 2508 pilka spalva yra profesionalus multiswitch, skirtas paskirstyti keturis palydovinius lygius bei antžeminius signalus iki aštuonių imtuvų. Įrenginys turi vieną antžeminį įėjimą, keturis palydovinius įėjimus ir aštuonis išėjimus, veikia 47–862 MHz dažnių diapazone. Integruotas stiprintuvas ir išankstinis akcentavimas kompensuoja kabelio slopinimą, o aukšta izoliacija tarp išėjimų sumažina imtuvų tarpusavio trikdžius. Įrenginys skirtas montuoti patalpose.

Privalumai

Multiswitch leidžia kiekvienam imtuvui nepriklausomai pasirinkti horizontalią/vertikalią poliarizaciją ir žemą/aukštą juostą naudojant 14/18 V ir 0/22 kHz valdymo signalus per koaksialinį kabelį. Įmontuotas stiprinimas sumažina palydovinio signalo slopinimą, o išankstinis akcentavimas išlygina slopinimą ilgose kabelio atkarpose. Pasyvi antžeminė juosta (5–862 MHz) ir aukšta išėjimų izoliacija užtikrina stabilų veikimą. Įrenginys kompaktiškas, mažai energijos vartojantis, maitinamas 198–253 V kintamąja įtampa, tipinė srovė 20 mA.

Pagrindinės techninės specifikacijos

• Įėjimai: 1 antžeminis, 4 palydoviniai (horizontalus žemas/aukštas, vertikalus žemas/aukštas)
• Išėjimai: 8 (F tipo jungtys)
• Dažnių diapazonas: 47–862 MHz (antžeminis), 950–2150 MHz (palydovinis)
• Stiprinimas: ~20 dB (palydovinis), ~0 dB (antžeminis)
• Išėjimų izoliacija: >25 dB
• Maitinimas: 198–253 V AC, 50/60 Hz
• Energijos sąnaudos: <5 W
• Matmenys: 210 x 130 x 45 mm
• Svoris: ~0,5 kg

Kaip naudoti

Prijunkite keturis palydovinius įėjimus ir antžeminį įėjimą prie atitinkamų šaltinių. Nuo aštuonių išėjimų nutieskite koaksialinius kabelius iki imtuvų, užtikrindami, kad F tipo jungtys būtų tinkamai priveržtos. Kiekvieno imtuvo poliarizacija ir juosta valdoma 14/18 V ir 0/22 kHz signalais, siunčiamais per koaksialinį kabelį. Jei reikalingas nuotolinis maitinimas, jį tiekite per horizontalius žemus įėjimus; kiti įėjimai lieka be įtampos, kad būtų suderinami su valdymo sistemomis, pvz., UAS 485/585. Įrenginį montuokite sausoje, vėdinamoje patalpoje, laikydamiesi vietinių elektros instaliacijos taisyklių.

Rekomendacijos

Geriausiems rezultatams naudokite aukštos kokybės koaksialinį kabelį su tinkamai sumontuotomis F tipo jungtimis, kabelio atkarpas stenkitės kuo trumpesnes, o imtuvų nustatymuose patikrinkite įtampos ir tono valdymą. Planuojant didesnes kaskadines sistemas, atsižvelkite į stiprintuvo stiprinimą ir išankstinį akcentavimą, kad būtų palaikomi pakankami signalo lygiai tolimiausiuose išėjimuose.
