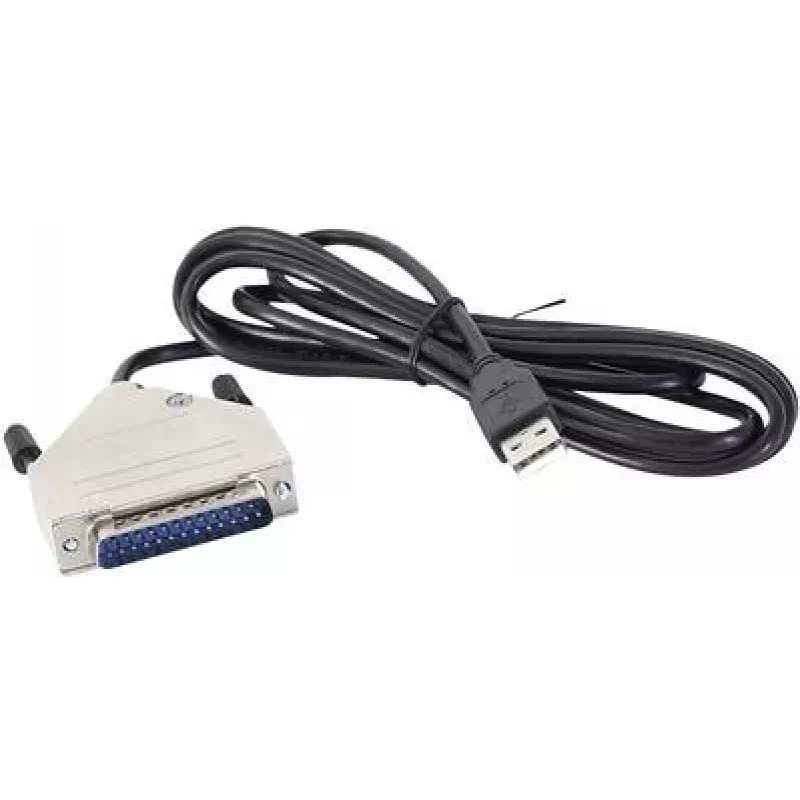

JOY-IT PoKeys57CNCd25 CNC judesio valdymo plokštė

CNC staklių konstruktoriams, modernizuotojams ir profesionalams, kuriems reikia patikimo, lankstaus ir lengvai integruojamo judesio valdymo sprendimo, JOY-IT PoKeys57CNCd25 yra sukurta būtent tokiam darbui. Ši kompaktiška plokštė su Ethernet ir USB jungtimis, 25 kontaktų D-sub jungtimi bei varžtiniais gnybtais užtikrina greitą prijungimą prie įvairių CNC sistemų.

Kam skirta

Plokštė skirta CNC staklių gamintojams, atnaujinantiems senus įrenginius, ir hobistams, kurie naudoja populiarią CNC programinę įrangą: Mach3, Mach4, UCCNC ar LinuxCNC. Ji tinka nuo mažų frezavimo staklių ir tekinimo staklių iki individualių automatikos projektų, kur reikalingas tikslus žingsnio/krypties valdymas.

Pagrindinės savybės

• Valdo iki 8 ašių naudojant žingsnio/krypties signalus
• 55 skaitmeniniai I/O kontaktai, konfigūruojami kaip įėjimai arba išėjimai
• 7 analoginiai įėjimai su 12 bitų raiška
• 4 didelės spartos enkoderių įėjimai
• 4 PWM išėjimai suklio arba lazerio valdymui
• Specialūs avarinio sustabdymo (E-Stop) ir ribinių jungiklių įėjimai saugumui
• Įrankių jutiklio įėjimas automatiniam įrankio nustatymui
• Ryšys per USB 2.0 arba Ethernet 10/100 Mbit
• ARM Cortex-M4 procesorius
• Išorinio maitinimo šaltinio įtampa: 7–28 V DC

Specifikacijos

• Ryšys: USB 2.0, Ethernet 10/100 Mbit
• Valdomos ašys: iki 8 (žingsnis/kryptis)
• Skaitmeniniai I/O kontaktai: 55 (konfigūruojami)
• Analoginiai įėjimai: 7 (12 bitų)
• Enkoderių įėjimai: 4 (didelės spartos)
• PWM išėjimai: 4
• Maitinimas (USB): 5 V DC
• Maitinimas (išorinis): 7–28 V DC
• Programinės įrangos suderinamumas: Mach3, Mach4, UCCNC, LinuxCNC (per papildinį)
• Jungčių tipas: D-sub 25 kontaktų, varžtiniai gnybtai
• Skaitmeninio įėjimo įtampa: 0–5 V (suderinama su TTL)
• Skaitmeninio išėjimo srovė: maks. 20 mA vienam kontaktui
• Saugos funkcijos: specialūs E-Stop ir ribinių jungiklių įėjimai
• Suklio valdymas: taip (PWM arba žingsnis/kryptis)
• Įrankių jutiklio įėjimas: taip
• Procesorius: ARM Cortex-M4
• Darbinė temperatūra: 0 °C – 70 °C
• Programinės įrangos atnaujinimas: per USB/Ethernet

Kaip naudoti

Prijunkite plokštę prie kompiuterio per USB arba Ethernet. Jei naudojate išorinį maitinimo šaltinį, įsitikinkite, kad jo įtampa yra 7–28 V DC ir stabilizuota. Prijunkite variklių driverius prie žingsnio/krypties išėjimų, o ribinius jungiklius, avarinio sustabdymo mygtuką ir įrankių jutiklį – prie tam skirtų įėjimų. Konfigūruokite plokštę per PoKeys programinę įrangą arba CNC valdymo programos papildinį.

Patarimai

Jei valdote didelės srovės įrenginius, tokius kaip relės ar solenoidai, naudokite išorinius driverius, nes kiekvienas skaitmeninis išėjimas gali atlaikyti tik iki 20 mA. Reguliariai atnaujinkite programinę-aparatinę įrangą, kad gautumėte naujausias funkcijas ir suderinamumo patobulinimus. Įsitikinkite, kad maitinimo šaltinis neviršija 28 V DC, kitaip galite sugadinti plokštę.
