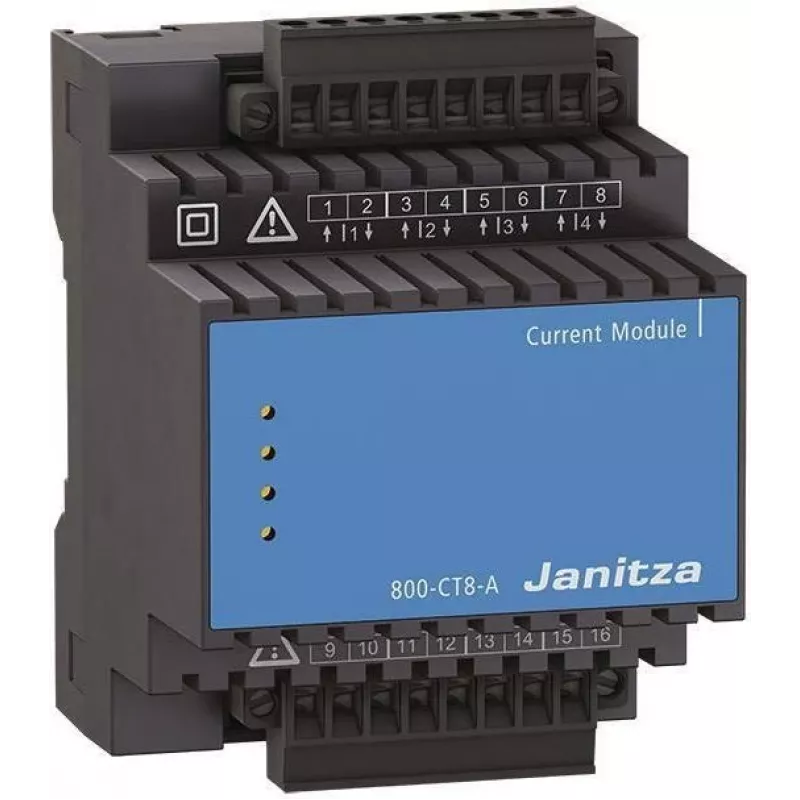

Janitza 800-CT8-A daugiakanalis srovės matavimo modulis, 8 kanalai, 1A/5A, DIN bėgelis 5231230

20 kHz diskretizavimo dažnis kiekvienam kanalui – toks matavimo greitis leidžia užfiksuoti net trumpalaikius srovės virpesius ir atlikti detalią harmoninę analizę iki 63-osios eilės. „Janitza 800-CT8-A“ praplečia UMG 800 serijos analizatorių galimybes aštuoniais papildomais srovės matavimo kanalais, skirtas išoriniams srovės transformatoriams.

Privalumai profesionaliam naudojimui

0,2S tikslumo klasė pagal IEC 61557-12 garantuoja patikimus energijos duomenis, tinkančius atsiskaitymams ir energijos vadybai. Modulis montuojamas ant DIN bėgelio ir užima tik 4 modulių plotį – integracija su UMG 800 baziniais įrenginiais vyksta per vidinę magistralę, todėl nereikia atskiro maitinimo šaltinio. Tai supaprastina instaliaciją ir sumažina bendras projekto sąnaudas.

Kam skirtas

• Daugiakanaliam srovės stebėjimui pramoninio elektros skirstymo tinkluose
• Energijos vadybos sistemoms, kuriose reikalinga išsami harmoninė analizė
• Modernizavimo projektams, kai reikia išplėsti UMG 800 analizatorių srovės įėjimus

Pagrindinės specifikacijos

• 8 srovės įėjimai išoriniams srovės transformatoriams, suderinami su 1A arba 5A antrine apvija
• Diskretizavimo dažnis: 20 kHz kiekvienam kanalui
• Dažnių diapazonas: 45–65 Hz
• Harmoninė analizė: iki 63-osios harmonikos (srovė)
• Darbinė temperatūra: -10 °C iki +55 °C
• Apsaugos klasė: IP20
• Korpuso medžiaga: savaime užgęstantis polikarbonatas

Naudojimo rekomendacijos

Modulį junkite prie Janitza UMG 800 serijos bazinių įrenginių ir naudokite kartu su tinkamais išoriniais srovės transformatoriais. Prieš montuodami įsitikinkite, kad transformatorių antrinė srovė atitinka pasirinktą 1A arba 5A režimą. Periodiškai tikrinkite ryšį per vidinę magistralę, kad užtikrintumėte nepertraukiamą duomenų rinkimą.

Patarimas: siekdami maksimalaus tikslumo, kalibruokite sistemą iš karto po sumontavimo ir naudokite ekranuotus laidus srovės grandinėse – taip išvengsite trukdžių, galinčių paveikti harmoninę analizę.
