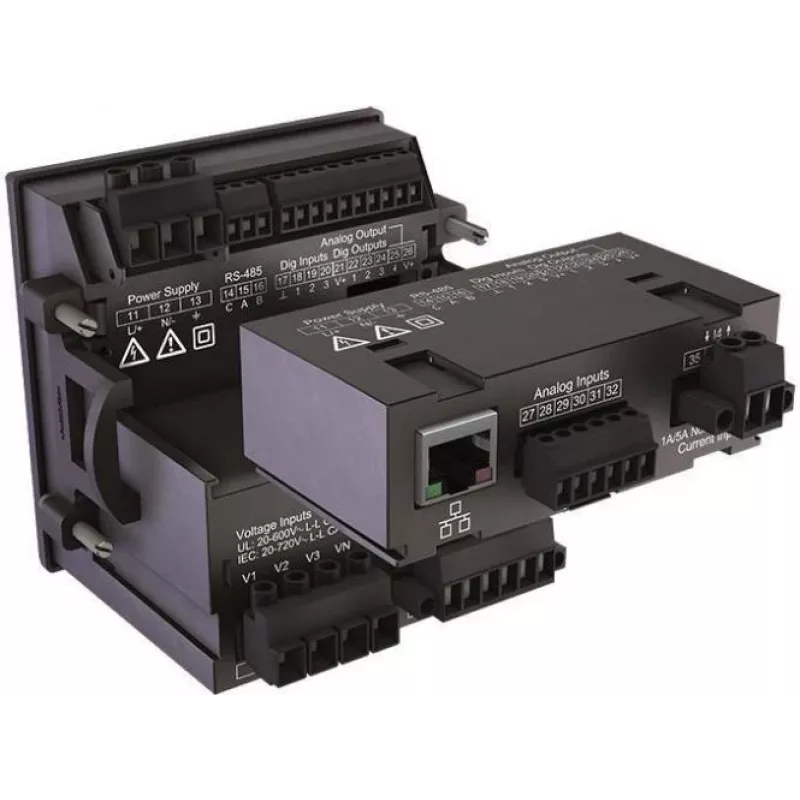

Janitza 96-PA-RCM-EL liekamosios srovės stebėjimo modulis, skirtas UMG 96-PA 5232010

Netikėti nuotėkio srovės sukelti elektros tiekimo sutrikimai gali sustabdyti gamybą arba sukelti brangią įrangos žalą. Janitza 96-PA-RCM-EL modulis, įmontuojamas į UMG 96-PA galios analizatorių, leidžia nuolat stebėti izoliacijos būklę ir laiku aptikti gedimus, kol jie netapo rimta problema.

Kodėl verta rinktis šį modulį?

• Keturi nepriklausomi liekamosios srovės matavimo kanalai – vienu metu stebite kelias grandines.
• Palaiko A ir B tipo liekamąsias sroves (kintamąją, pulsuojančiąją nuolatinę ir tolydžiąją nuolatinę).
• Platus matavimo diapazonas nuo 1 mA iki 10 A naudojant išorinius srovės transformatorius.
• Tikrosios efektinės vertės (TRMS) matavimo principas užtikrina tikslumą esant iškraipytoms bangų formoms.
• Maitinamas tiesiai iš UMG 96-PA – nereikia papildomo maitinimo šaltinio.

Kaip tai veikia kasdienėje eksploatacijoje

Modulis įstatomas į UMG 96-PA korpusą, prijungiami išoriniai liekamosios srovės transformatoriai, o slenkstinės vertės nustatomos per analizatoriaus sąsają. Sistema nuolat stebi nuotėkio sroves ir iš anksto įspėja apie prastėjančią izoliaciją ar gedimus. Tai padeda planuoti techninę priežiūrą ir padidina kritinių elektros skirstymo sistemų eksploatavimo saugumą.

Techninės specifikacijos

• Gaminio tipas: išplėtimo modulis
• Modulio funkcija: liekamosios srovės stebėjimas (RCM)
• Suderinamumas: Janitza UMG 96-PA galios analizatorių serija
• RCM kanalų skaičius: 4
• Liekamosios srovės tipas: A, B (kintamoji, pulsuojanti nuolatinė, tolydi nuolatinė)
• Matavimo diapazonas: 0,001 A iki 10 A (su atitinkamais išoriniais transformatoriais)
• Dažnių diapazonas: 0 Hz iki 2 kHz
• Matavimo principas: tikroji efektinė vertė (TRMS)
• Prijungimas: išoriniai liekamosios srovės transformatoriai (CT)
• Montavimo tipas: vidinis įstatomasis modulis
• Maitinimas: iš UMG 96-PA pagrindinio prietaiso
• Darbinė temperatūra: -10 °C iki +55 °C
• Taikymo sritis: pramonės, komercijos ir infrastruktūros elektros instaliacijos

Kam skirtas

Šis modulis skirtas elektros inžinieriams, techninės priežiūros specialistams ir įmonėms, kurios naudoja UMG 96-PA analizatorius ir nori išplėsti jų galimybes liekamosios srovės stebėjimo funkcija. Idealiai tinka tiems, kuriems reikia patikimo, integruoto sprendimo be papildomų maitinimo ar ryšio laidų.

Papildoma informacija

Rekomenduojame modulį montuoti kvalifikuotam elektrikui. Prieš pradedant darbą, įsitikinkite, kad UMG 96-PA yra atjungtas nuo maitinimo. Reguliariai tikrinkite nustatytas slenkstines vertes ir atnaujinkite programinę įrangą, kad užtikrintumėte optimalų veikimą.
