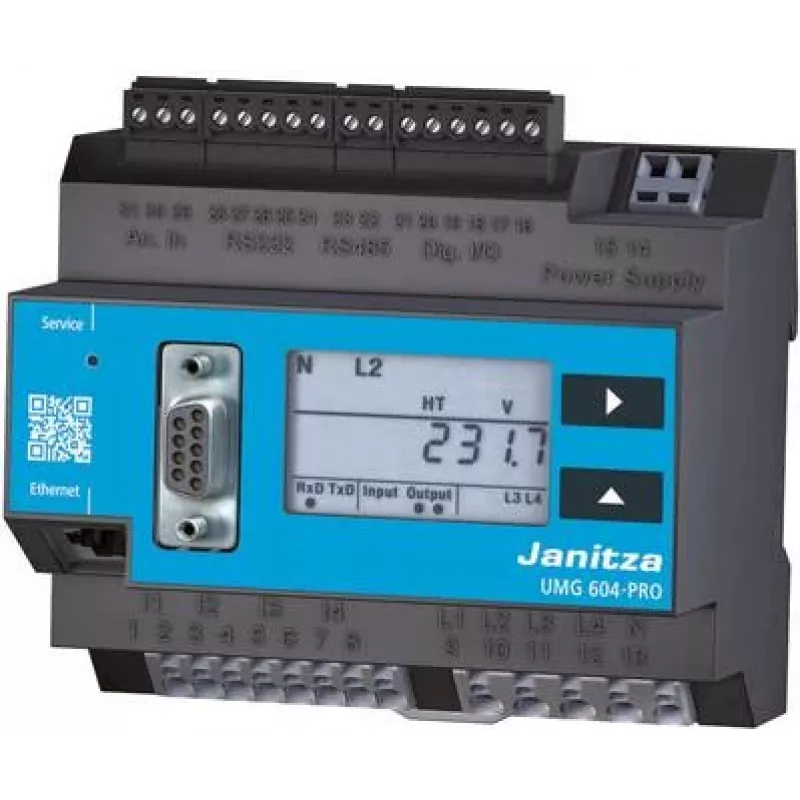

Janitza UMG 604-PRO galios kokybės analizatorius 24 V 5216222

Kai elektros tinkle atsiranda harmonikų, įtampos kritimų ar trumpalaikių viršįtampių, įranga gali sugesti arba sustoti netikėtai. Janitza UMG 604-PRO nuolat stebi ir registruoja šiuos parametrus, kad galėtumėte išlaikyti patikimą elektros sistemų veikimą.

Kam skirtas

Elektros inžinieriams, pastatų ūkio vadovams ir energijos auditoriams, kuriems reikia tikslių, standartus atitinkančių galios kokybės duomenų gedimų diagnostikai, auditams ar nuolatiniam stebėjimui pramonės ir komercinėse instaliacijose.

Pagrindinės savybės

• A klasės galios kokybės matavimas pagal IEC 61000-4-30
• Įtampos matavimas iki 300 V AC tarp fazės ir nulio (520 V AC tarp fazių)
• Srovės matavimas naudojant išorinius 1 A arba 5 A srovės transformatorius
• Harmonikų analizė iki 63 eilės įtampai, srovei ir galiai
• Trumpalaikių viršįtampių aptikimas nuo 10 µs
• Ethernet ir RS485 ryšys su Modbus TCP/IP, Modbus RTU, HTTP, FTP, NTP, SNMP
• 256 MB vidinė „flash“ atmintis duomenų registravimui
• Grafinis LCD ekranas vietiniam stebėjimui
• 2 skaitmeniniai įėjimai ir 2 skaitmeniniai išėjimai
• Montavimas į skydą su 96 x 96 mm išpjova

Specifikacijos

• Matavimo standartas: IEC 61000-4-30 A klasė
• Įtampos matavimo diapazonas (L-N): 10–300 V AC
• Įtampos matavimo diapazonas (L-L): 10–520 V AC
• Srovės įėjimas: 1/5 A per išorinius srovės transformatorius
• Dažnių diapazonas: 45–65 Hz
• Maitinimas: 24 V DC (10–30 V DC)
• Ryšys: Ethernet (RJ45), RS485
• Protokolai: Modbus TCP/IP, HTTP, FTP, NTP, SNMP, Modbus RTU
• Vidinė atmintis: 256 MB „Flash“
• Harmonikų analizė: iki 63 harmonikos
• Trumpalaikių viršįtampių aptikimas: nuo 10 µs
• Skaitmeniniai įėjimai: 2
• Skaitmeniniai išėjimai: 2
• Ekranas: grafinis LCD
• Montavimas: į skydą, 96 x 96 mm išpjova
• Apsaugos klasė (priekinė dalis): IP54
• Tikslumo klasė (įtampa): A klasė pagal IEC 61000-4-30
• Tikslumo klasė (aktyvioji energija): 0,2S klasė pagal IEC 62053-22

Naudojimo patarimai

Norėdami gauti tikslius matavimus, naudokite srovės transformatorius su 1 A arba 5 A antrine apvija, atitinkančia sukonfigūruotą įėjimą. Prietaisą galima integruoti į energijos valdymo sistemas per Modbus TCP/IP arba RTU, o vidinė atmintis leidžia savarankiškai registruoti duomenis vėlesnei analizei.

Patarimas: prieš montuodami įsitikinkite, kad maitinimo įtampa atitinka 24 V DC (10–30 V DC) diapazoną. Reguliariai tikrinkite ryšio nustatymus ir sinchronizuokite laiką per NTP, kad duomenų žurnalai būtų tikslūs.
