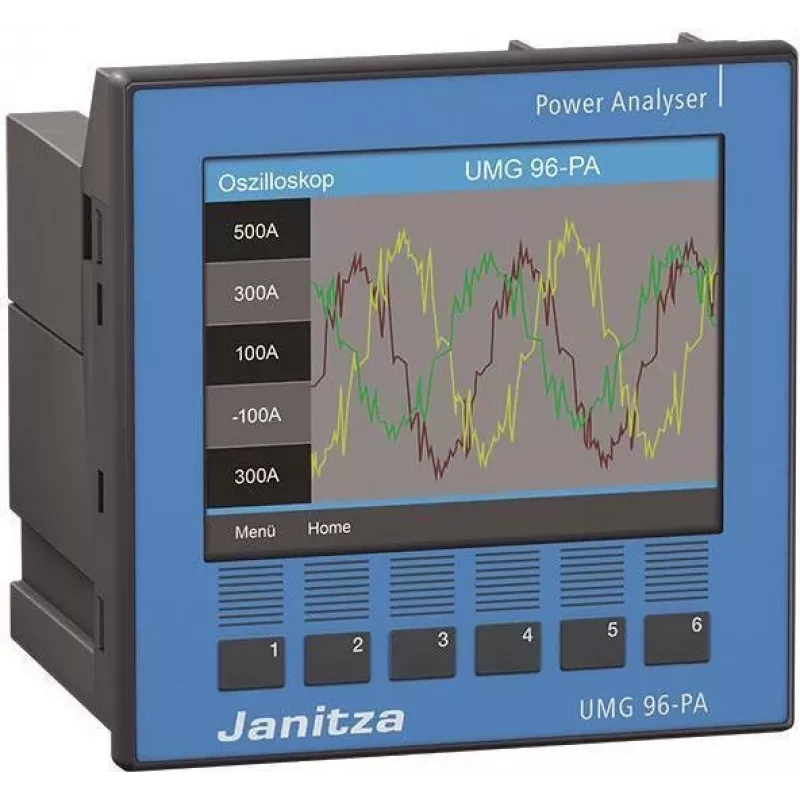

Janitza UMG 96-PA modulinis universalus matavimo prietaisas 90-277V 5232001

Modulinė konstrukcija ir 0,2S klasės aktyviosios energijos tikslumas – tai, ką pirmiausia pastebi profesionalai, vertinantys Janitza UMG 96-PA. Šis kompaktiškas 96x96 mm skydinis analizatorius skirtas išsamiai energijos stebėsenai trifazėse sistemose.

Privalumai, svarbūs Jūsų verslui

• 0,2S klasės aktyviosios energijos tikslumas (IEC 62053-22) – patikimi atsiskaitymai ir energijos auditas
• Tiesioginis įtampos matavimas iki 300V L-N / 520V L-L (CAT III 300V)
• Harmonikų analizė iki 63 eilės – tinklo kokybės vertinimas
• RS485 Modbus RTU sąsaja – lengva integracija į esamas sistemas
• 128 MB vidinė „Flash“ atmintis duomenų registravimui
• Plačios įtampos maitinimas 90-277V AC/DC
• 2 skaitmeniniai įėjimai ir 2 skaitmeniniai išėjimai
• Skydinis montavimas su 96x96 mm išpjova

Kam skirtas

UMG 96-PA idealiai tinka pramonės įmonėms, komerciniams pastatams ir energetikos objektams, kur reikalinga nuolatinė energijos suvartojimo ir tinklo parametrų kontrolė. Modulinė architektūra leidžia lanksčiai pritaikyti prietaisą prie konkrečių matavimo poreikių, o grafinis LCD ekranas užtikrina aiškų duomenų atvaizdavimą.

Kaip naudoti

Prietaisas montuojamas į skydą su 96x96 mm išpjova. Jis palaiko 3 ir 4 laidų tinklus. Srovės matavimui naudojami išoriniai srovės transformatoriai (x/1A arba x/5A). Prijungus maitinimą (90-277V AC/DC) ir RS485 ryšį, duomenys gali būti nuskaitomi per Modbus RTU protokolą. Vidiniai skaitmeniniai įėjimai ir išėjimai leidžia tiesiogiai valdyti ar stebėti išorinius įrenginius.

Pagrindinės specifikacijos

• Prietaiso tipas: universalus matavimo prietaisas / galios analizatorius
• Matavimo parametrai: įtampa, srovė, dažnis, aktyvioji/reaktyvioji/nominė galia, galios koeficientas, energija, harmonikos, THD, flicker, nesimetrija
• Įtampos diapazonas (tiesioginis): L-N: 10-300V AC, L-L: 10-520V AC (CAT III 300V)
• Srovės matavimas: per išorinius srovės transformatorius (x/1A arba x/5A)
• Tikslumo klasė (aktyvioji energija): 0,2S (IEC 62053-22)
• Maitinimas: 90-277V AC/DC
• Ekranas: grafinis LCD
• Ryšys: RS485 (Modbus RTU)
• Vidinė atmintis: 128 MB Flash
• Skaitmeniniai įėjimai: 2
• Skaitmeniniai išėjimai: 2
• Harmonikų analizė: iki 63 harmonikos
• Matavimo sistema: trifazė, 4 laidų arba 3 laidų
• Montavimas: skydinis (96x96 mm išpjova)
• Apsaugos klasė: IP54 (priekis), IP20 (galas)
• Darbinė temperatūra: -10°C iki +55°C
• Ėminių ėmimo dažnis: 21,3 kHz kanalui
• Dažnių diapazonas: 45-65 Hz

Paskutinė pastaba

Jei reikia tikslaus energijos stebėjimo ir galios kokybės analizės, UMG 96-PA užtikrina patikimą veikimą modulinėje skydinėje konstrukcijoje. Rekomenduojame periodiškai tikrinti ryšio parametrus ir atnaujinti programinę įrangą, kad išlaikytumėte aukščiausią matavimų tikslumą.
