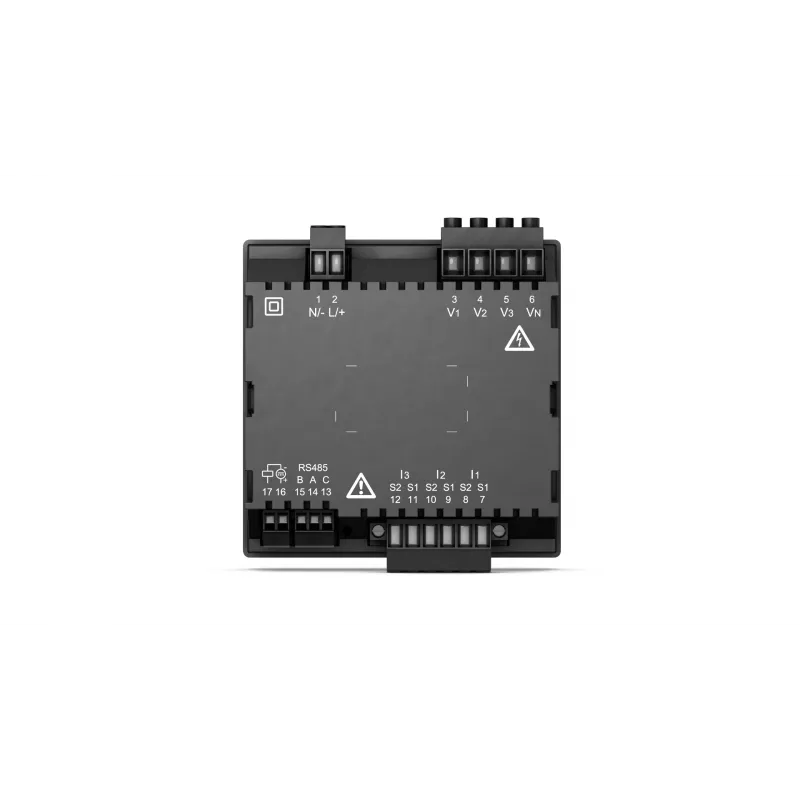

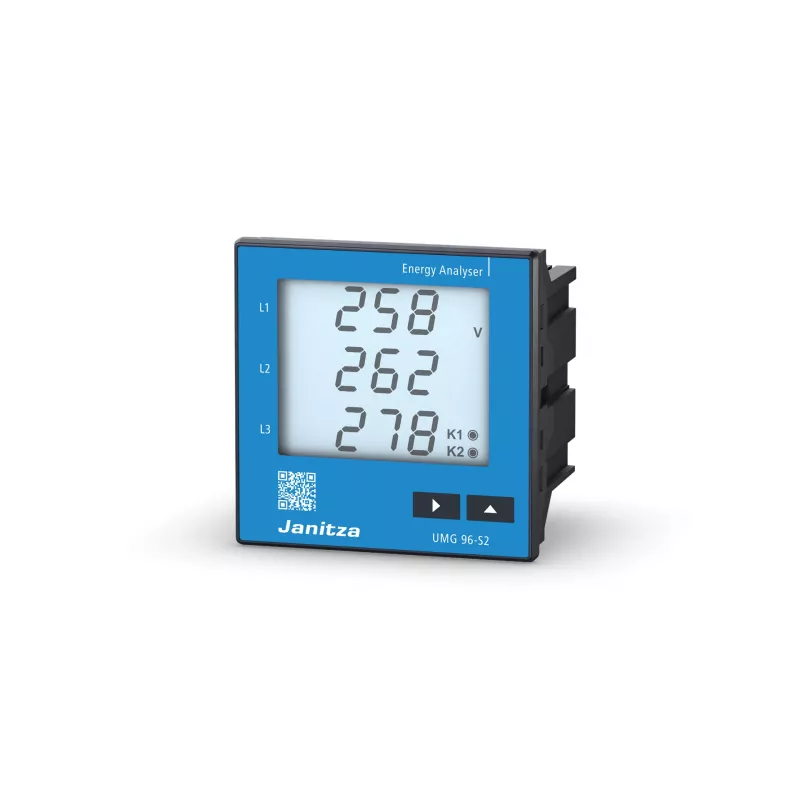

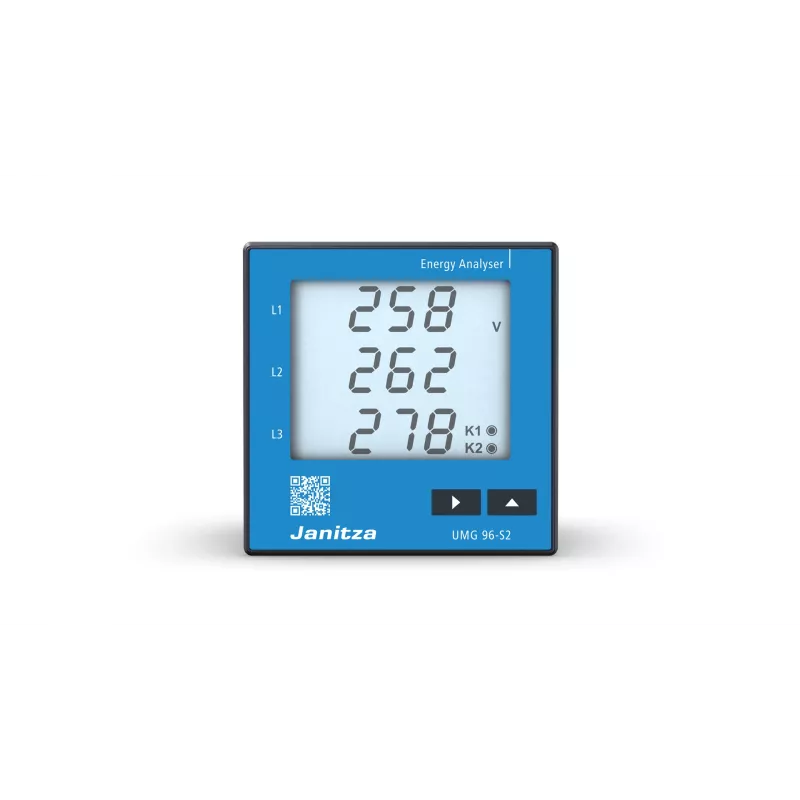

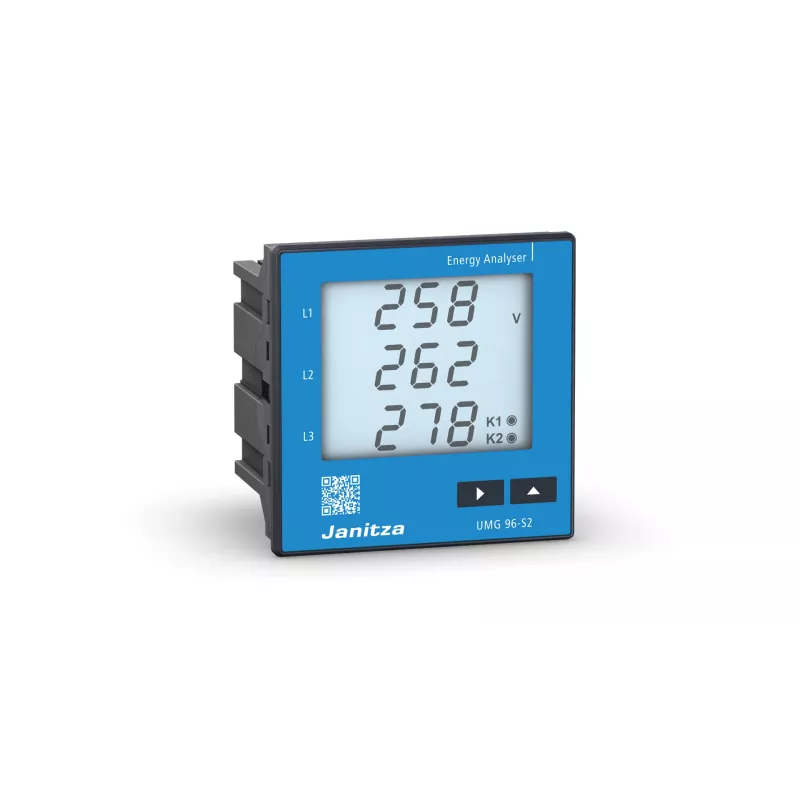

Janitza UMG 96-S2 Backlight 90-265V energijos skaitiklis 5234002

Netikslūs elektros energijos suvartojimo duomenys gali lemti nepastebėtas nuostolių sritis, neteisingus sąskaitų patikrinimus ir nepakankamą galios kokybės kontrolę. Janitza UMG 96-S2 Backlight – tai universalus matavimo prietaisas, skirtas tiksliam trifazių tinklų parametrų matavimui, leidžiantis realiuoju laiku stebėti įtampą, srovę, galią ir energiją bei analizuoti galios kokybę.

Kam skirtas

Šis prietaisas skirtas pastatų ūkio vadovams, elektros inžinieriams ir energijos vadybininkams, kuriems reikia patikimų duomenų apie elektros energijos suvartojimą pramonės ir komerciniuose objektuose. Jis tinka tiek naujiems įrenginiams, tiek esamų sistemų modernizavimui, kai svarbus ilgalaikis stabilumas ir integracija su stebėsenos sistemomis.

Pagrindinės savybės

• Trifazės įtampos ir srovės matavimas naudojant išorinius srovės transformatorius
• Apšviestas LCD ekranas užtikrina aiškų rodmenų matomumą įvairiomis apšvietimo sąlygomis
• RS485 sąsaja su Modbus RTU protokolu – lengva integracija į energijos stebėsenos sistemas
• Du skaitmeniniai įėjimai ir du skaitmeniniai išėjimai, skirti tarifų perjungimui, impulsų skaičiavimui ar signalizacijai
• Harmonikų analizė iki 25 eilės – galios kokybės vertinimui
• Vidinė 128 MB „flash“ atmintis duomenų registravimui

Specifikacijos

• Pagalbinė įtampa: 90–265 V AC/DC
• Nominali įtampa: 277 V L-N, 480 V L-L
• Matavimo diapazonas: 300 V L-N, 520 V L-L tiesiogiai
• Srovės įėjimas: per srovės transformatorius (.../1 A arba .../5 A)
• Tikslumo klasė (aktyvioji energija): 0,5S klasė pagal IEC 62053-22
• Dažnių diapazonas: 45–65 Hz
• Skydo išpjova: 92 x 92 mm
• Apsaugos klasė: IP50 priekinė dalis, IP20 galinė dalis

Naudojimas

Prieš montuodami įsitikinkite, kad srovės transformatoriai tinkamai parinkti ir sujungti pagal instaliacijos vadovą. Prietaisą įstatykite į 92 x 92 mm skydo išpjovą ir prijunkite pagalbinę įtampą (90–265 V AC/DC). RS485 sąsaja su Modbus RTU protokolu leidžia lengvai integruoti prietaisą į energijos valdymo programinę įrangą realaus laiko stebėsenai ir ataskaitoms.

Patarimas: reguliariai tikrinkite duomenų registravimo atmintį ir laiku eksportuokite kaupiamus duomenis, kad išvengtumėte praradimo. Jei naudojate harmonikų analizę, įsitikinkite, kad matavimo grandinės atitinka 25 eilės harmonikų dažnių diapazoną. Montuodami laikykitės vietinių elektros saugos taisyklių ir naudokite tinkamus apsaugos prietaisus.
