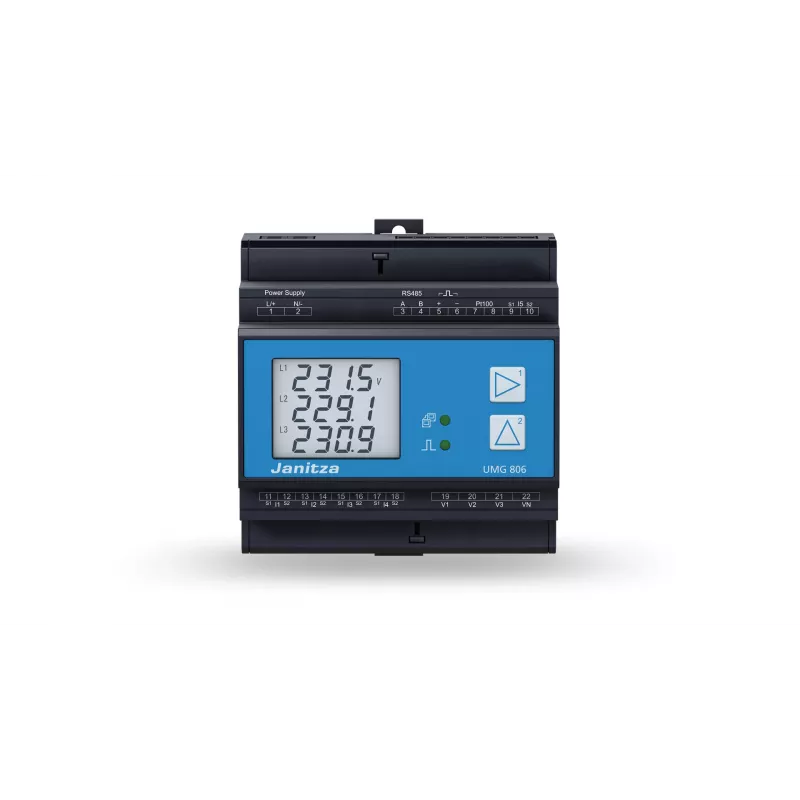

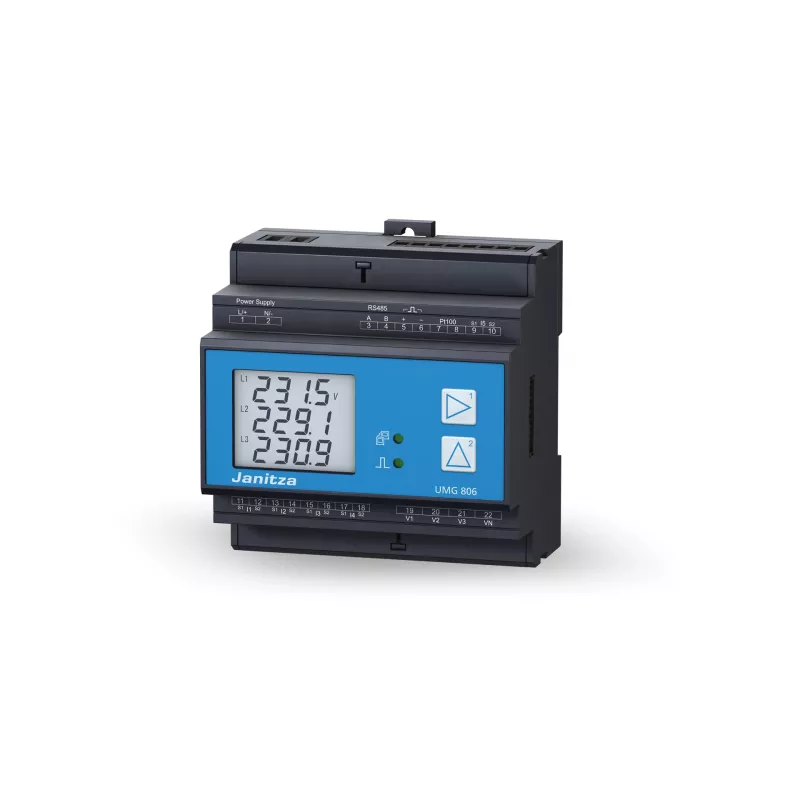

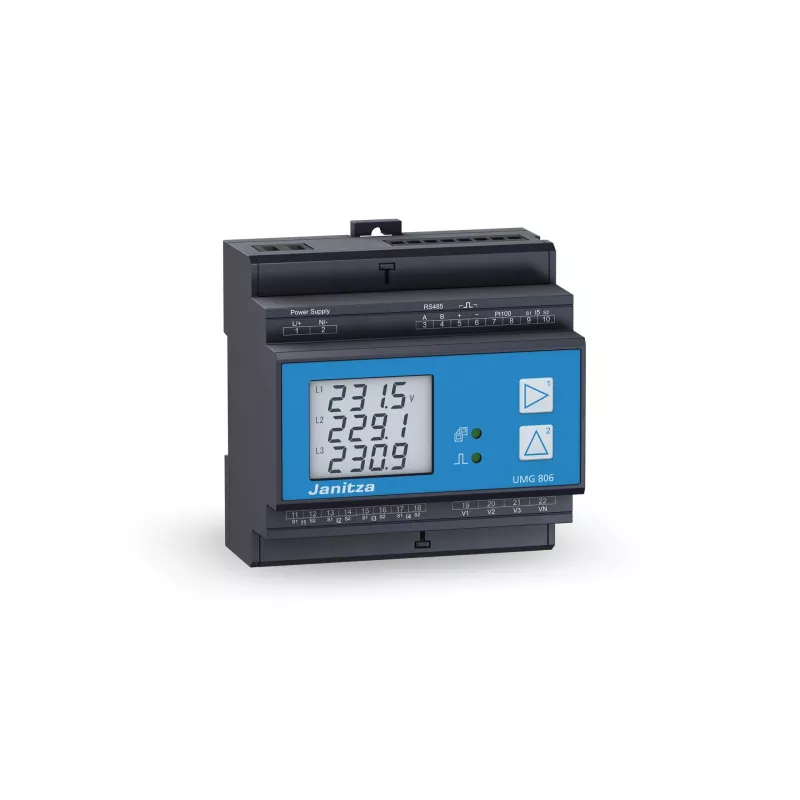

Janitza UMG 806 (UL) energijos ir elektros kokybės analizatorius 1402041,0

Kai reikia ne tik stebėti energijos suvartojimą, bet ir užtikrinti elektros tinklo kokybę, Janitza UMG 806 (UL) tampa patikimu sprendimu. Šis analizatorius sujungia aukščiausios klasės tikslumą ir išsamius elektros kokybės matavimus, leisdamas išvengti nuostolių dėl prastos galios kokybės.

Kodėl verta rinktis UMG 806 (UL)

• Bilietinio tikslumo energijos apskaita: 0,2S klasės aktyviosios energijos tikslumas pagal IEC 62053-22 užtikrina patikimus duomenis atsiskaitymams.
• A klasės elektros kokybės analizė: atitinka IEC 61000-4-30 Ed. 3, įskaitant harmonikus iki 63 eilės ir flikerio matavimus pagal IEC 61000-4-15.
• Lankstus ryšys: Ethernet (Modbus/TCP, BACnet/IP, HTTP, FTP, SNMP, NTP) ir RS485 (Modbus/RTU) sąsajos leidžia lengvai integruoti į esamas sistemas.
• Didelė vidinė atmintis: 256 MB „Flash“ atmintis skirta ilgalaikiam duomenų registravimui be išorinių kaupiklių.
• Aiškus vietinis valdymas: 320x240 taškų spalvinis grafinis ekranas palengvina konfigūravimą ir stebėjimą vietoje.
• Sertifikuota kokybė: UL Listed ir CE ženklai patvirtina atitiktį tarptautiniams standartams.

Techninė specifikacija

• Matavimai: 3 fazių įtampa ir srovė, galia, energija, elektros kokybė.
• Įtampos diapazonas: iki 300 V L-N / 520 V L-L tiesioginiam prijungimui.
• Srovės įėjimai: išoriniai srovės transformatoriai su 1 A / 5 A antrine apvija.
• Tikslumas: aktyvioji energija – 0,2S klasė; elektros kokybė – A klasė.
• Harmonikai: analizė iki 63 eilės.
• Flikeris: atitinka IEC 61000-4-15.
• Sąsajos: Ethernet, RS485.
• Įėjimai/išėjimai: 8 skaitmeniniai įėjimai, 5 skaitmeniniai išėjimai, 4 analoginiai įėjimai (0/4-20 mA), 2 analoginiai išėjimai (0/4-20 mA).
• Atmintis: 256 MB „Flash“.
• Ekranas: spalvinis grafinis, 320x240 pikselių.
• Maitinimas: 95-240 V AC/DC, 45-65 Hz.
• Montavimas: DIN bėgelis, 6 modulių plotis.
• Apsaugos klasė: IP20.
• Sertifikatai: UL Listed, CE.

Kam skirtas

Janitza UMG 806 (UL) idealiai tinka energijos vadybininkams, sistemos integratoriams ir įmonių techniniams specialistams, kuriems reikia patikimų duomenų apie energijos suvartojimą ir elektros kokybę. Jis naudojamas pramonės įmonėse, komerciniuose pastatuose ir duomenų centruose, kur būtina nuolatinė stebėsena ir atitiktis standartams.

Kaip naudoti

Sumontuokite prietaisą ant DIN bėgelio skirstomojoje spintoje. Prijunkite įtampos ir srovės grandines pagal schemą. Nustatykite parametrus per ekraną arba nuotoliniu būdu per Ethernet/RS485. Integruokite su energijos valdymo sistema, kad galėtumėte stebėti ir analizuoti duomenis realiuoju laiku.

Patarimas: Norėdami išnaudoti visas galimybes, sukonfigūruokite duomenų registravimą ir siuntimą į išorinę sistemą. Reguliariai tikrinkite harmonikų ir flikerio rodiklius – tai padės iš anksto pastebėti tinklo problemas ir išvengti brangių prastovų.
