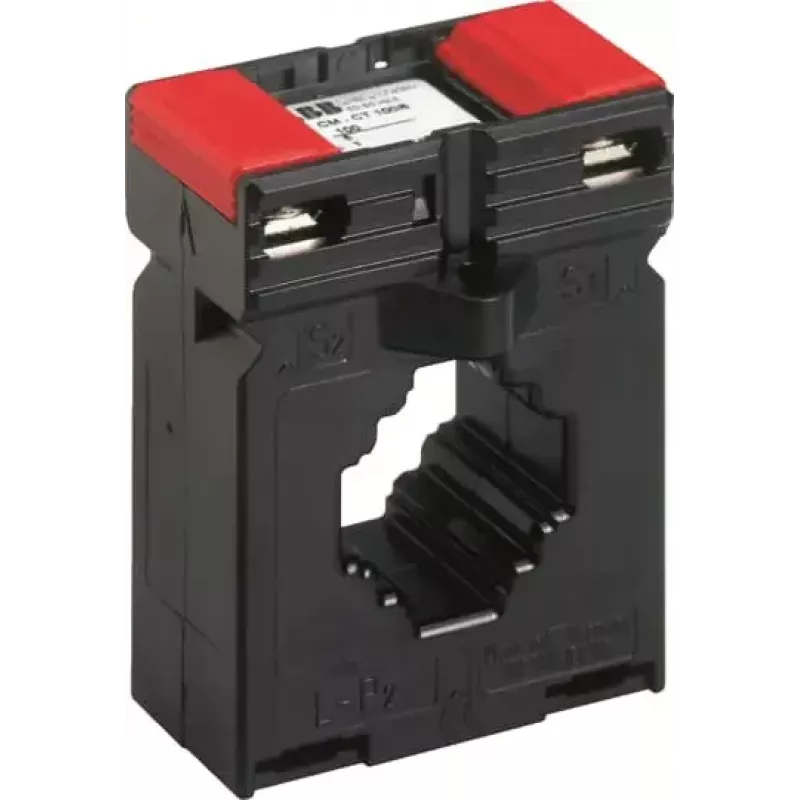

ABB CM-CT 400/5 srovės transformatorius 5VA 1 klasė 1SVR450117R5200

Preciziškas energijos suvartojimo matavimas tampa kasdienybe, kai elektros skirstymo spintose įrengiate ABB CM-CT 400/5 srovės transformatorių. Šis įrenginys užtikrina patikimą 400 A pirminės srovės konvertavimą į standartinį 5 A antrinį signalą, todėl galite tiksliai stebėti ir analizuoti elektros energijos suvartojimą.

Privalumai

1 klasės tikslumas ir 5 VA vardinė apkrova leidžia pasiekti patikimus matavimo rezultatus net sudėtingomis eksploatavimo sąlygomis. Kompaktiškas korpusas iš savaiminio gesimo polikarbonato užtikrina ilgaamžiškumą ir atsparumą aplinkos poveikiui. Transformatorius atitinka IEC 61869-2 standartą, todėl tinka profesionaliai naudoti pramonėje.

Kam skirta

• Energijos stebėjimo sistemoms
• Pastatų automatizavimo sprendimams
• Pramonės valdymo skydams

Pagrindinės specifikacijos

• Pirminė srovė: 400 A
• Antrinė srovė: 5 A
• Vardinė apkrova: 5 VA
• Tikslumo klasė: 1
• Dažnis: 50/60 Hz
• Vardinė izoliacijos įtampa: 0,72 kV
• Vardinė impulsinė įtampa: 3 kV
• Vardinė trumpalaikė šiluminė srovė: 24 kA (1 s)
• Vardinė dinaminė srovė: 60 kA (pikinė)
• Šynos anga: 30 x 10 mm
• Kabelio angos skersmuo: 21 mm
• Montavimas: ant šynos, kabelio, varžtais, DIN bėgelio (su adapteriu)
• Korpuso medžiaga: savaiminio gesimo polikarbonatas
• Darbinė temperatūra: -25 iki +50 °C
• Standartai: IEC 61869-2
• Prijungimas: varžtiniai gnybtai
• Fazių skaičius: vienfazis

Naudojimo rekomendacijos

Prieš montuodami įsitikinkite, kad pirminė srovė atitinka jūsų apkrovą, ir tinkamai pritvirtinkite transformatorių, kad matavimai būtų tikslūs. Periodiškai tikrinkite jungtis, kad išvengtumėte klaidų.
