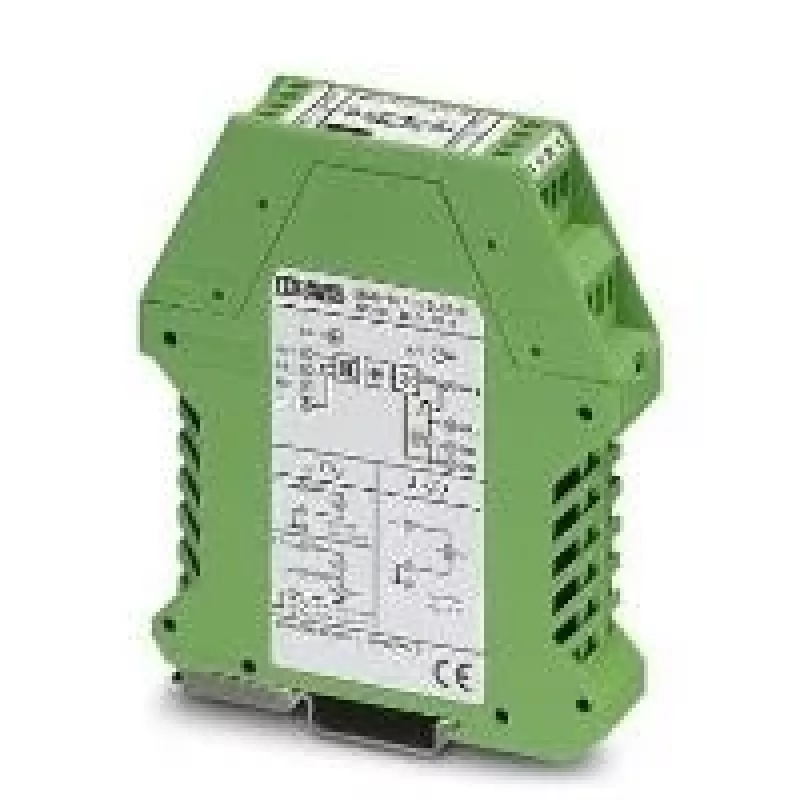

Phoenix Contact MCR-SLP-1-5-UI-0 srovės keitiklis, 0-1/5 A įėjimas, 0-10 V/4-20 mA išėjimas, 24 V DC 2814359

Kai reikia stebėti nuolatinę arba kintamąją srovę automatizavimo sistemose, dažnai iškyla poreikis aukštos srovės signalą paversti standartiniu žemo lygio signalu, tinkamu PLC, duomenų registratoriams ar rodmenų prietaisams. Phoenix Contact MCR-SLP-1-5-UI-0 srovės keitiklis išsprendžia šią užduotį: jis matuoja 0-1 A arba 0-5 A įėjimo srovę (pasirenkama) ir pateikia izoliuotą 0-10 V arba 4-20 mA išėjimo signalą, konfigūruojamą DIP jungikliais. Prietaisas pasižymi didele tikslumu (< 0,2 % nuo galutinės vertės) ir greitu atsaku (< 10 ms), todėl užtikrina patikimą veikimą net reikliose pramoninėse aplinkose.

Kam skirtas

Šis keitiklis skirtas valdymo pultų montuotojams, sistemų integratoriams ir techninės priežiūros inžinieriams, kuriems reikia patikimo srovės matavimo ir signalo konvertavimo automatizavimo, procesų valdymo ar energetikos stebėsenos projektuose. Jis lengvai montuojamas ant DIN bėgelio ir maitinamas 24 V DC įtampa.

Pagrindinės savybės

• Pasirenkami įėjimo diapazonai: 0-1 A arba 0-5 A AC/DC
• Pasirenkamas išėjimas: 0-10 V arba 4-20 mA
• Trijpusė izoliacija tarp įėjimo, išėjimo ir maitinimo
• Didelis tikslumas: < 0,2 % nuo galutinės vertės
• Greitas atsako laikas: < 10 ms
• Platus dažnių diapazonas: 0 Hz iki 5 kHz
• Kompaktiškas DIN bėgelio korpusas, IP20 apsaugos klasė

Specifikacijos

• Produkto tipas: srovės keitiklis
• Įėjimo srovė: 0-1 A / 0-5 A (pasirenkama)
• Išėjimo signalas: 0-10 V / 4-20 mA (pasirenkama)
• Maitinimo įtampa: 24 V DC
• Izoliacija: trijpė (įėjimas/išėjimas/maitinimas)
• Tikslumas: < 0,2 % nuo galutinės vertės
• Prijungimas: varžtiniai gnybtai
• Montavimas: DIN bėgelis
• Darbinė temperatūra: -20 °C iki 65 °C
• Sandėliavimo temperatūra: -40 °C iki 85 °C
• Korpuso medžiaga: poliamidas (PA)
• Apsaugos klasė: IP20
• Kanalų skaičius: 1
• Atsako laikas: < 10 ms
• Dažnių diapazonas: 0 Hz iki 5 kHz
• Konfigūravimas: DIP jungikliai
• Serija: MCR-SLP

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad maitinimo įtampa yra stabili 24 V DC – tai būtina norint išlaikyti nurodytą tikslumą. DIP jungikliais nustatykite įėjimo srovės diapazoną ir išėjimo signalą pagal jūsų sistemos reikalavimus. Prijungdami laidus naudokite varžtinius gnybtus ir užtikrinkite patikimą kontaktą. Esant žemai temperatūrai arba dideliems elektromagnetiniams trukdžiams, rekomenduojama naudoti ekranuotus laidus.

Patarimas: reguliariai tikrinkite, ar DIP jungiklių nustatymai atitinka faktinius sistemos parametrus – tai padės išvengti neteisingų matavimų ir užtikrins ilgalaikį bei stabilų keitiklio veikimą.
