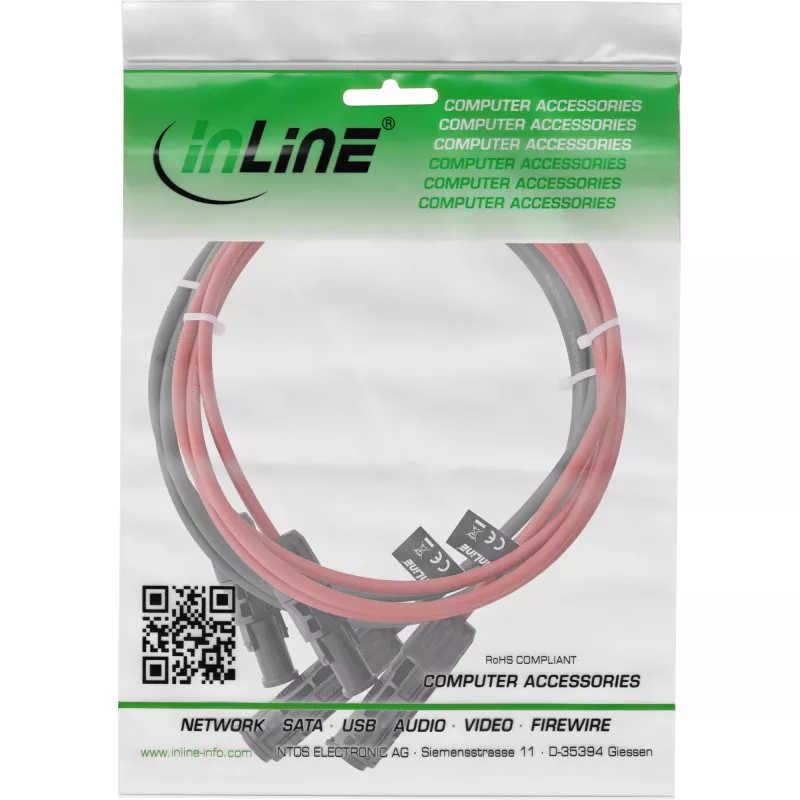

Vidutinės įtampos kabelis InLine 95402 Raudonas Juodas 1500V 2m

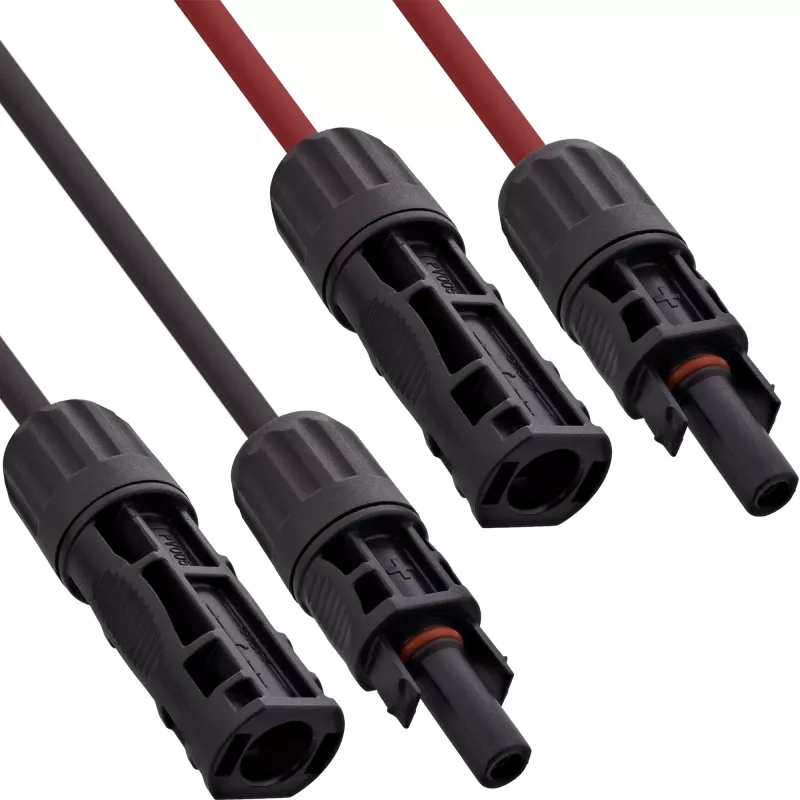

InLine 95402 saulės kabelis H1Z2Z2-K, 4 mm², su raudonu ir juodu saulės kištukais, skirtas fotovoltinių sistemų laidams sujungti ir vidutinės įtampos nuolatinės srovės grandinėms iki 1500 V. Jo konstrukcija užtikrina patvarią, mažai dūmų ir halogenų neturinčią izoliaciją bei patikimą energijos perdavą saulės modulių laukuose ir susijusioje įrangoje. Laidininko skerspjūvis turi būti parenkamas pagal srovę ir kabelio ilgį; kilus abejonių, konsultuokitės su saulės sistemų specialistu.

Privalumai

Kabelis atitinka EN 50618 standartą, skirtą 1,5 kV nuolatinės srovės darbinei įtampai, ir užtikrina aukštą nominalią/darbinę įtampą saugiam naudojimui fotovoltinėse sistemose. Jis pasižymi kompaktišku 5,5 mm išoriniu skersmeniu, tvirta izoliacija ir apvalkalu, skarduoto vario smulkiagysle laidumu, atsparumu ozonui, atmosferos poveikiui ir UV spinduliams. Izoliacija pagaminta iš kryžminio ryšio poliolefino (XLPO), yra mažai dūmų ir be halogenų, o kabelis yra liepsną slopinantis pagal EN 60332-1-2.

Tinka

• Fotovoltinių modulių laidų sujungimui ir nuolatinės srovės grandinių prijungimui
• Vidutinės įtampos (iki 1500 V) nuolatinės srovės jungtims saulės sistemose
• Ant stogo ir ant žemės montuojamoms fotovoltinėms sistemoms, kurioms reikalingas atsparumas UV ir atmosferos poveikiui
• Trumpoms ir vidutinėms kabelio atkarpoms, kai tinka 4 mm² skerspjūvio laidininkas

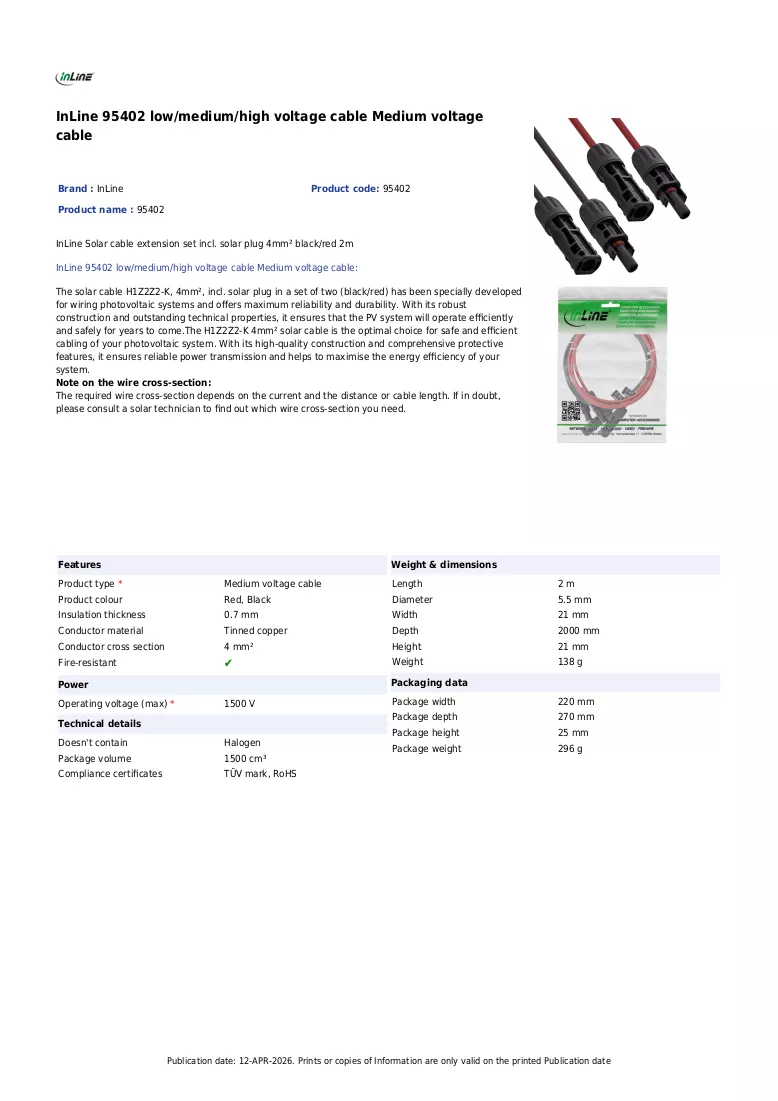

Pagrindinės techninės specifikacijos

• Laidininko skerspjūvis: 4 mm², smulkiagyslis
• Laidininko medžiaga: skarduotas varis
• Nominali/darbinė įtampa: 1,0/1,0 kV AC; darbinė įtampa: 1,5 kV DC (EN 50618)
• Nuolatinės srovės varža: 5,09 Ohm/km
• Izoliacijos storis (nominalus): 0,7 mm; apvalkalo storis (nominalus): 0,8 mm
• Išorinis skersmuo: 5,5 mm
• Įtampos bandymas: AC 6,5 kV, DC 15 kV
• Atsparumas liepsnai: EN 60332-1-2; LS0H (mažai dūmų, be halogenų)
• Izoliacijos medžiaga: XLPO (kryžminio ryšio poliolefinas), be halogenų, mažai dūmų
• Temperatūros diapazonas: -40 °C iki +90 °C
• Minimalus lenkimo spindulys: 22 mm
• Ilgis komplekte: 2 m (raudonas ir juodas), prekės ženklas: InLine, MPN: 95402, EAN: 4043718334605

Kaip naudoti

Kabelį montuokite pagal vietinius elektros instaliacijos reikalavimus ir fotovoltinės sistemos projektuotojo nurodymus. Naudokite pateiktus raudoną ir juodą saulės kištukus teisingai poliškumui užtikrinti ir sandarioms, oro sąlygoms atsparioms jungtims. Venkite aštrių briaunų ir per didelio lenkimo; laikykitės minimalaus 22 mm lenkimo spindulio. Kabelio skerspjūvį ir trasą parinkite pagal srovę, atstumą ir temperatūrą; kilus abejonių, patikėkite skaičiavimus kvalifikuotam saulės sistemų montuotojui.

Rekomendacijos

Saugiam ir ilgaamžiam veikimui kabelius tieskite toliau nuo šilumos šaltinių ir mechaninių pažeidimų, pritvirtinkite juos prie atramų, kad sumažintumėte įtempimą jungtyse, ir reguliariai tikrinkite izoliacijos bei jungčių būklę. Montuodami ir tikrindami fotovoltinius kabelius, laikykitės EN 50618 ir vietinių taisyklių.
