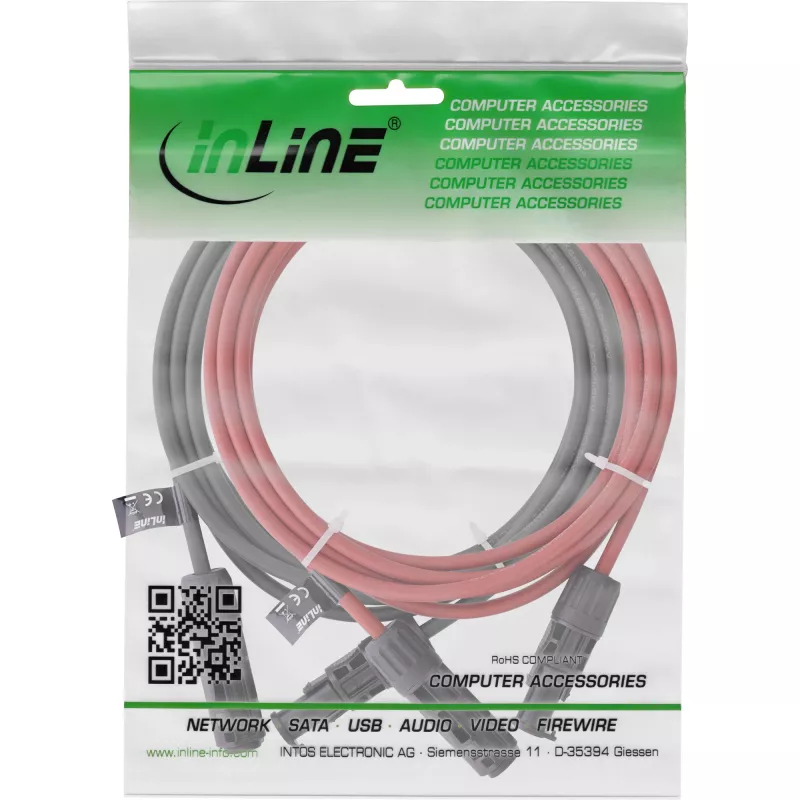

Vidutinės įtampos kabelis InLine 95410 1500V 10m Raudonas Juodas

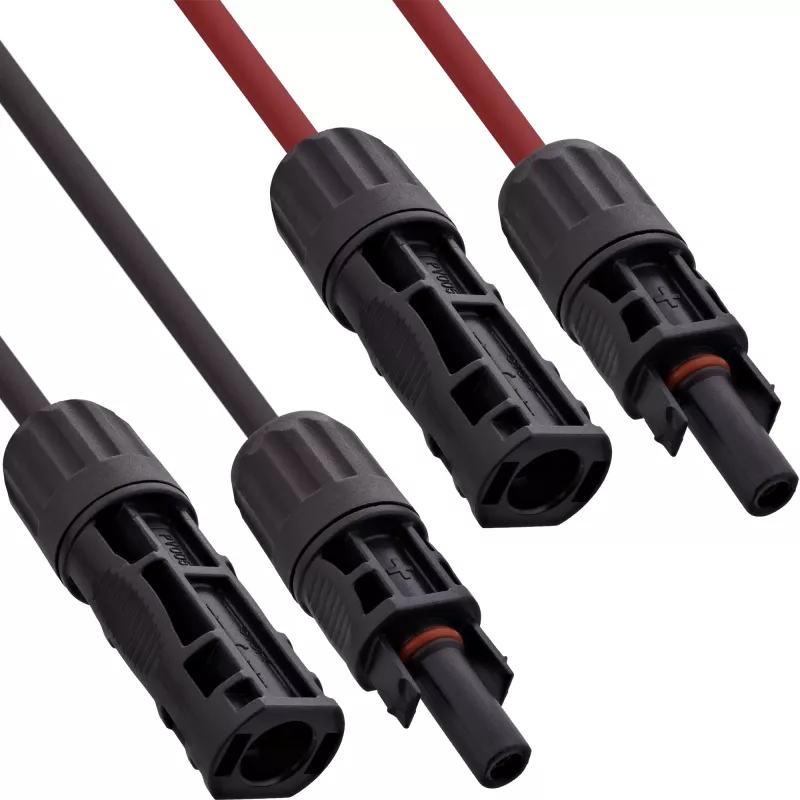

Šis InLine 95410 saulės kabelis H1Z2Z2-K 4 mm² su integruotais saulės kištukais (dviejų spalvų rinkinys: raudonas ir juodas) skirtas fotovoltinių sistemų laidavimui ir patikimam vidutinės įtampos energijos perdavimui iki 1500 V. 10 m ilgio kabelis pasižymi tvirta izoliacija ir patvaria laidininko konstrukcija, užtikrinančia saugų energijos perdavimą ir ilgą tarnavimo laiką. Dėmesio: reikalingas laidininko skerspjūvis priklauso nuo srovės ir kabelio ilgio; jei abejojate, pasitarkite su saulės technologijų specialistu.

Privalumai

Kabelis pasižymi patvaria izoliacija, kurios storis 0,7 mm, stabilia laidininko charakteristika ir kompaktišku 5,5 mm skersmeniu, todėl tinka standartinėms PV instaliacijoms. Integruoti saulės kištukai supaprastina jungtis ir sumažina montavimo laiką, o raudona ir juoda spalvų kodavimas padeda teisingai identifikuoti poliškumą. Sukurtas nuolatiniam darbui iki 1500 V įtampos, kabelis užtikrina efektyvų energijos perdavimą tiek ant stogo, tiek ant žemės montuojamose fotovoltinėse sistemose.

Tinkamas naudoti

• Fotovoltinių (PV) modulių ir matricų laidavimui
• Nuolatinės srovės jungtims saulės energijos sistemose iki 1500 V
• Jungtims, kurioms reikalingas 4 mm² laidininko skerspjūvis trumpais ar vidutiniais atstumais
• Instaliacijoms, kuriose raudonos ir juodos spalvų kabeliai supaprastina poliškumo valdymą

Pagrindinės specifikacijos

• Modelis: InLine 95410
• Kabelio tipas: H1Z2Z2-K saulės kabelis su integruotais saulės kištukais (dviejų rinkinys)
• Laidininko skerspjūvis: 4 mm²
• Maksimali darbinė įtampa: 1500 V
• Ilgis: 10 m
• Izoliacijos storis: 0,7 mm
• Skersmuo: 5,5 mm; plotis: 22 mm
• Spalva: raudona ir juoda

Naudojimo instrukcija

Nutieskite 10 m kabelį tarp PV modulių, kombinatorinių dėžių ar inverterių, laikydamiesi galiojančių elektros instaliacijos taisyklių ir sistemos projekto. Įsitikinkite, kad jungtys yra visiškai sujungtos, o poliškumas teisingas naudojant raudoną (teigiamą) ir juodą (neigiamą) laidus. Pritvirtinkite kabelį tinkamais spaustukais ar atramomis, vengdami aštrių lenkimų ir mechaninių įtempimų. Laikykitės gamintojo nurodymų dėl jungčių sujungimo ir priveržimo momento, jei taikoma.

Rekomendacijos

Pasirinkite tinkamą laidininko skerspjūvį pagal apskaičiuotą srovę ir kabelio ilgį; jei abejojate, kreipkitės į kvalifikuotą saulės technologijų specialistą. Reguliariai tikrinkite izoliaciją ir jungtis, saugokite kabelį nuo ilgalaikio mechaninio dilimo ir cheminių poveikių, kad išlaikytumėte ilgalaikį veikimą.
