Vidutinės įtampos kabelis InLine 95607 Raudonas Juodas 1500V 7,5m

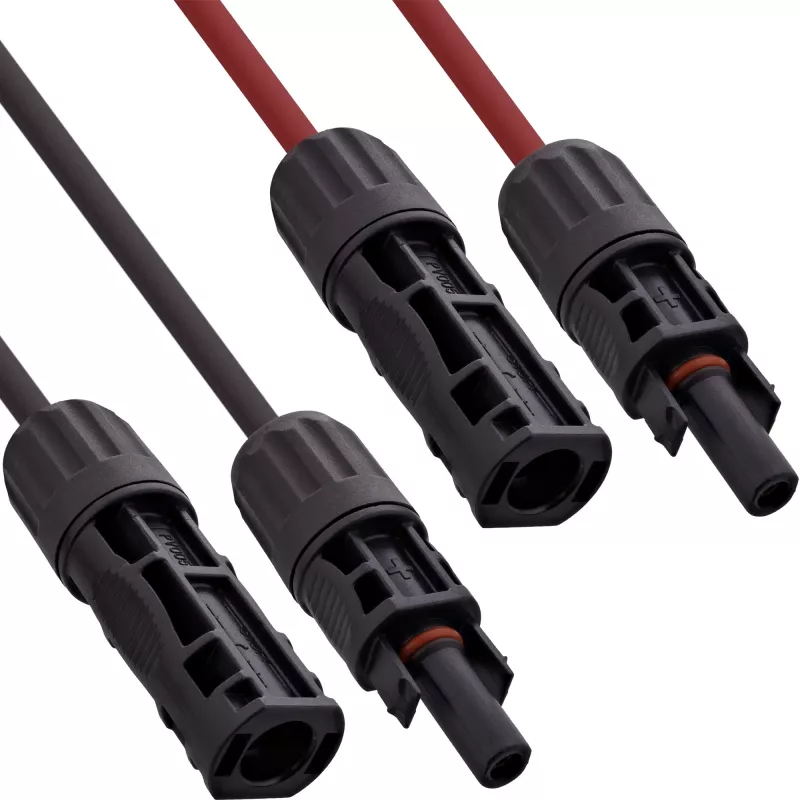

Šis InLine H1Z2Z2-K saulės kabelis (6 mm²) su jau sumontuotais saulės kištukais (pora: raudonas ir juodas) skirtas fotovoltinių sistemų kabeliavimui ir vidutinės įtampos nuolatinės srovės (DC) programoms iki 1500 V. Kabelis sujungia alavuotą varinį laidininką, skersiniu būdu susietą polietileną (XLPO) be halogenų izoliaciją ir tvirtą išorinį apvalkalą, užtikrindamas ilgalaikį, atsparų orams ir UV spinduliams veikimą PV įrenginiuose. Tiekiamas kaip 7,5 m kabelių pora, tinkamas ten, kur reikalingas patikimas nuolatinės srovės energijos perdavimas ir saugios sujungimo jungtys.

Privalumai

Kabelis palaiko vardinę kintamosios srovės įtampą 1,0/1,0 kV ir nuolatinės srovės darbinę įtampą 1,5 kV pagal EN 50618, užtikrindamas didelę saugos ribą fotovoltinėms sistemoms. Jo alavuotas varinis, smulkiai vytas 6 mm² laidininkas ir XLPO izoliacija užtikrina mažą nuolatinės srovės varžą, liepsnos slopinimą (EN 60332-1-2) ir mažai dūmų, be halogenų. Konstrukcija atspari ozonui, orams ir UV spinduliams, o kabelis buvo išbandytas įtampa ir srovės talpa pagal atitinkamus standartus.

Tinka

• Fotovoltinių (PV) modulių ir matricų kabeliavimui
• Su jungtimis sujungtoms nuolatinės srovės linijoms tarp inverterių, kombinatorinių dėžių ir modulių
• Vidutinės įtampos nuolatinės srovės įrenginiams iki 1500 V
• Lauko ir ant stogo montuojamoms PV programoms, reikalaujančioms atsparumo UV ir orams

Pagrindinės specifikacijos

• Laidininko skerspjūvis: 6 mm², smulkiai vytas
• Laidininko medžiaga: alavuotas varis
• Vardinė / darbinė įtampa: 1,0/1,0 kV AC; 1,5 kV DC (EN 50618)
• Ilgis: 7,5 m (pora: raudonas ir juodas)
• Išorinis skersmuo: apie 6,3 mm
• Izoliacijos sienelės storis: nominalus 0,7 mm; apvalkalo nominalus 0,8 mm
• Nuolatinės srovės linijos varža: 3,3 Ω/km
• Kabelio įtampos bandymas: AC 6,5 kV, DC 15 kV
• Temperatūros diapazonas: -40 °C iki +90 °C
• Minimalus lenkimo spindulys: 26 mm
• Standartai: EN 50618, EN 60811, EN 60332-1-2 (LSOH)

Naudojimas

Įrenkite kabelį laikydamiesi vietinių elektros instaliacijos taisyklių ir PV sistemos projektuotojo nurodymų. Pasirinkite reikiamą laidininko skerspjūvį ir patvirtinkite kabelio ilgį pagal įtampos kritimą ir srovės talpą; kilus abejonių, kreipkitės į kvalifikuotą saulės energijos techniką. Ištieskite ir pritvirtinkite kabelį, kad išvengtumėte per didelio mechaninio įtempimo; laikykitės minimalaus lenkimo spindulio 26 mm. Prijunkite iš anksto sumontuotus saulės kištukus prie modulių ir sistemos galų pagal jungties poliškumą (raudonas = teigiamas, juodas = neigiamas) ir prieš įjungdami sistemą atlikite izoliacijos bei tęstinumo bandymus.

Rekomendacijos

Patikrinkite, ar pasirinktas 6 mm² skerspjūvis atitinka konkrečius jūsų įrengimo srovės ir atstumo reikalavimus. Ilgoms linijoms arba didelės srovės grandinėms apskaičiuokite įtampos kritimą ir, jei reikia, pasirinkite didesnį skerspjūvį. Naudokite tik suderinamus, sertifikuotus saulės jungtis ir laikykitės EN 50618 bei vietinių laidų sujungimo taisyklių montuodami.
