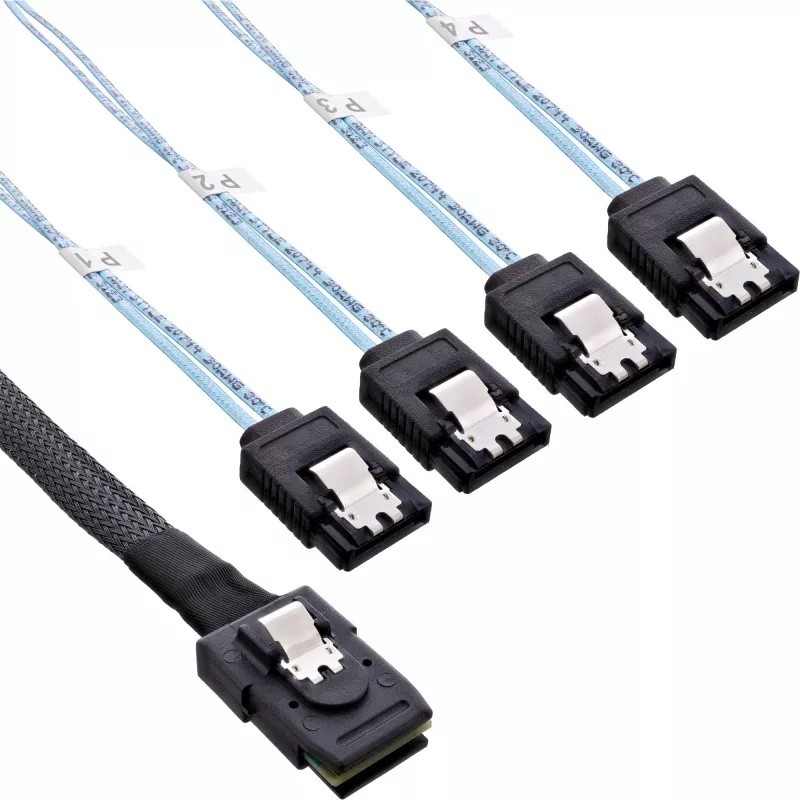

InLine SAS kabelis, Mini SAS SFF8087 į 4x SATA, crossover (OCF), 0,75 m

Šis InLine SAS kabelis skirtas sujungti valdiklį su Mini SAS SFF-8087 prievadu prie keturių SATA diskų arba pagrindinės plokštės jungties. Tai crossover (OCF) tipo kabelis, kurio kontaktų priskyrimas skiriasi nuo tiesioginio 1:1 kabelio ir yra reikalingas sistemose, kuriose reikalaujama būtent tokio signalų išdėstymo. 0,75 m ilgis leidžia tvarkingai išvesti laidus serverio korpuse, išlaikant signalo vientisumą. Raudona spalva padeda lengvai atskirti šį kabelį tarp kitų vidinių jungčių.

Pagrindinės specifikacijos

• Kabelio ilgis: 0,75 m
• 1 jungtis: Mini SAS SFF-8087 (vyriškas)
• 2 jungtis: 4 × SATA
• Priskyrimo tipas: Crossover (forward, OCF)
• Spalva: Raudona
• Gamintojas: InLine, MPN: 27610, EAN: 4043718113613

Naudojimas

Prieš montuodami įsitikinkite, kad jūsų valdiklis ir diskai arba pagrindinė plokštė reikalauja crossover (OCF) kabelio. Prijunkite Mini SAS SFF-8087 jungtį prie valdiklio, o SATA kištukus – prie atitinkamų diskų arba pagrindinės plokštės. Įsitikinkite, kad jungtys tvirtai užsifiksavo, ir pritvirtinkite kabelį, kad išvengtumėte įtempimo. Prieš jungdami arba atjungdami diskus, išjunkite įrangą.

Rekomendacijos

Patikrinkite esamos įrangos kontaktų priskyrimą gamintojo dokumentacijoje. Jei jūsų sistemai reikalingas tiesioginis 1:1 (reverse, OCR) kabelis, naudokite kitą InLine modelį (pvz., 27620 arba 27620A).
