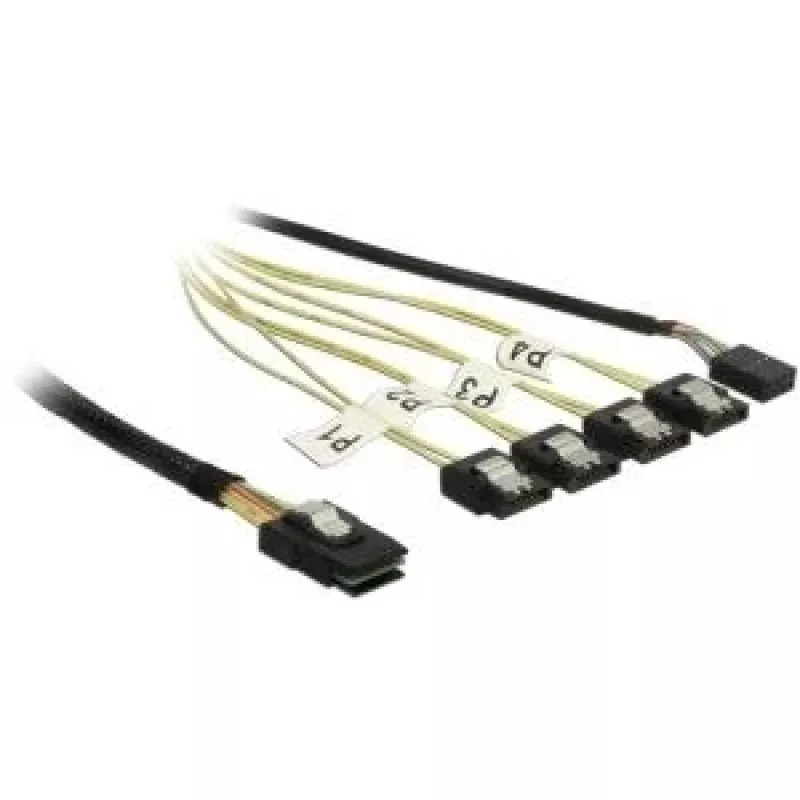

Vidinis Mini SAS į 4×SATA kabelis DELOCK 0.5 m — Mini SAS SFF-8087 į 4×SATA 7p, juoda/sidabrinė/geltona

Šis DELOCK vidinis kabelis skirtas sujungti pagrindinės plokštės SAS valdiklį arba galinę plokštę su keliais SATA diskais viename kompiuteryje ar serveryje. Jis turi vieną Mini SAS SFF-8087 jungtį ir keturias SATA 7 kontaktų jungtis, o 0,5 m ilgis leidžia tvarkingai išvesti kabelį kompaktiškuose korpusuose, mažindamas perteklinį laidų kiekį.

Sprendžiama problema

Kai reikia prijungti kelis SATA diskus prie vieno SAS prievado, šis kabelis konvertuoja vieną Mini SAS SFF-8087 jungtį į keturias atskiras SATA jungtis. Tai ypač naudinga serveriuose, RAID masyvuose arba darbo stotyse, kur reikia kompaktiško ir patikimo vidinio sujungimo. Spalvoti laidai (juoda, sidabrinė, geltona) padeda vizualiai atskirti diskų jungtis, o metaliniai spaustukai ant SATA kištukų užtikrina tvirtą fiksaciją ir neleidžia atsitiktinai atsijungti.

Pagrindinės techninės specifikacijos

• Ilgis: 0,5 m
• Jungtis A: Mini SAS SFF-8087
• Jungtis B: 4 × SATA 7 kontaktų
• Laidų spalvos: juoda, sidabrinė, geltona
• SATA jungčių fiksacija: metalinis spaustukas (užsifiksuoja spragtelėjimu)
• Paskirtis: vidinis kabelis, skirtas PC ir serverių saugyklų sujungimui

Montavimo patarimai

Prieš montuodami išjunkite sistemą ir atjunkite maitinimą. Įstatykite Mini SAS SFF-8087 jungtį į atitinkamą valdiklio arba galinės plokštės prievadą, įsitikindami, kad orientacija teisinga. Tieskite kabelį korpuso viduje, vengdami aštrių lenkimų šalia jungčių, ir pritvirtinkite jį raiščiais, kad sumažintumėte apkrovą. Prijunkite SATA jungtis prie diskų – turėtumėte girdėti spragtelėjimą, rodantį, kad metaliniai spaustukai užsifiksavo. Įjungę maitinimą, patikrinkite, ar BIOS arba RAID valdiklis atpažįsta prijungtus diskus.

Rekomendacijos

Naudokite šį 0,5 m kabelį tvarkingam vidiniam sujungimui; venkite aštrių lenkimų šalia jungčių ir pritvirtinkite kabelį, kad išvengtumėte įtempimo. Prieš diegdami įsitikinkite, kad jūsų pagrindinė plokštė arba galinė plokštė palaiko Mini SAS SFF-8087 į SATA išvedimą.
