InLine SAS kabelis Mini SAS SFF8087 į 4x SATA tiesioginis OCR 0,75 m

Šis InLine Mini SAS SFF8087 į 4x SATA kabelis (0,75 m, raudonas) skirtas tiesioginiam, 1:1 priskyrimo ryšiui tarp Mini SAS prievado ir keturių SATA įrenginių. Jis palaiko duomenų perdavimo spartą iki 6 Gbps ir yra skirtas diskų arba galinių plokščių prijungimui prie pagrindinio valdiklio su keturiais SATA lizdais. Kabelis naudoja atvirkštinį išdėstymą (tiesioginis / OCR); prieš naudodami įsitikinkite, kad jungčių priskyrimas atitinka jūsų įrangą.

Privalumai

Šis Mini SAS SFF8087 į 4x SATA kabelis pasižymi kompaktišku 0,75 m ilgiu ir aiškiai matoma raudona izoliacija, palengvinančia identifikavimą. Jis užtikrina iki 6 Gbps spartą kanale SATA įrenginiams ir suteikia vienas prie vieno (1:1) priskyrimą patikimiems, nuspėjamiems ryšiams tarp Mini SAS prievado ir keturių SATA taikinių. Atvirkštinio išdėstymo laidų schema leidžia išvengti papildomų adapterių, kai pagrindinis valdiklis ir prijungti įrenginiai reikalauja tiesioginio priskyrimo.

Tinka

• Mini SAS SFF8087 pagrindinių prievadų prijungimui prie iki keturių SATA diskų
• Tiesioginiam SATA diskų sujungimui su suderinamomis galinėmis plokštėmis ar diskų narvais
• Serverių ir saugyklų įrengimui, kai reikalingas 1:1 (atvirkštinis išdėstymas) priskyrimas
• Didelio tankio saugyklų korpusams ir RAID sąrankoms su suderinamu valdiklio laidų išdėstymu

Pagrindinės specifikacijos

• Jungtis A: Mini SAS SFF-8087 (36 kontaktų)
• Jungtis B: 4 × SATA duomenų kištukai
• Ilgis: 0,75 m

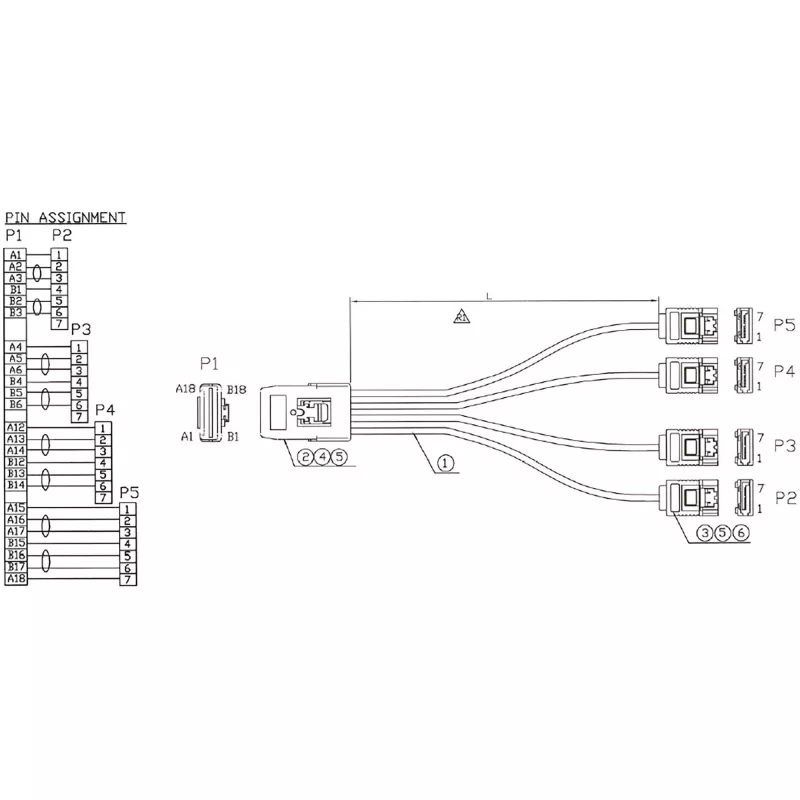

• Laidų schema: 1:1 priskyrimas (atvirkštinis išdėstymas / tiesioginis / OCR)
• Maksimali duomenų sparta: 6 Gbps vienam SATA kanalui
• Spalva: raudona
• Gamintojas: InLine, MPN: 27620A, EAN: 4043718113637

Kaip naudoti

Prijunkite Mini SAS SFF-8087 kištuką prie pagrindinio valdiklio ar galinės plokštės Mini SAS prievado, o keturis SATA kištukus – prie SATA įrenginių ar pagrindinės plokštės SATA lizdų pagal reikiamą priskyrimą. Prieš įjungdami sistemą, įsitikinkite, kad ji tikisi atvirkštinio išdėstymo (SAS valdiklis į SATA diskus). Nutieskite kabelį vengdami aštrių lenkimų ir pritvirtinkite, kad sumažintumėte apkrovą jungtims.

Rekomendacijos

Patikrinkite kabelio priskyrimą pagal savo įrangos dokumentaciją: jei jūsų techninė įranga reikalauja kryžminio (tiesioginio, OCF) išdėstymo vietoj atvirkštinio, naudokite atitinkamą kabelį (pvz., InLine 27610). Tik teisingas priskyrimas užtikrina tinkamą ryšį tarp valdiklio ir diskų.
