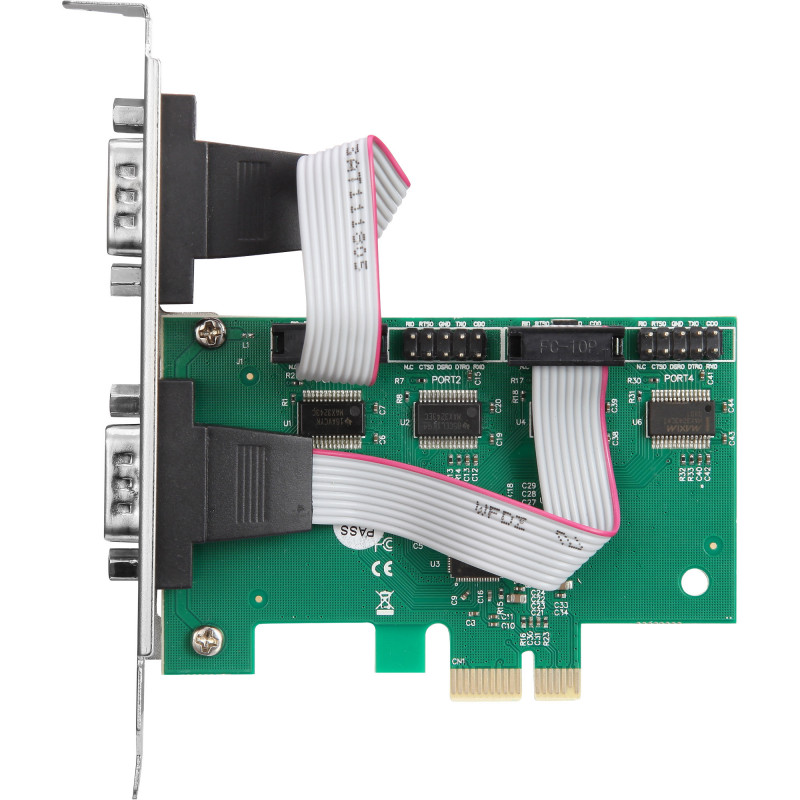

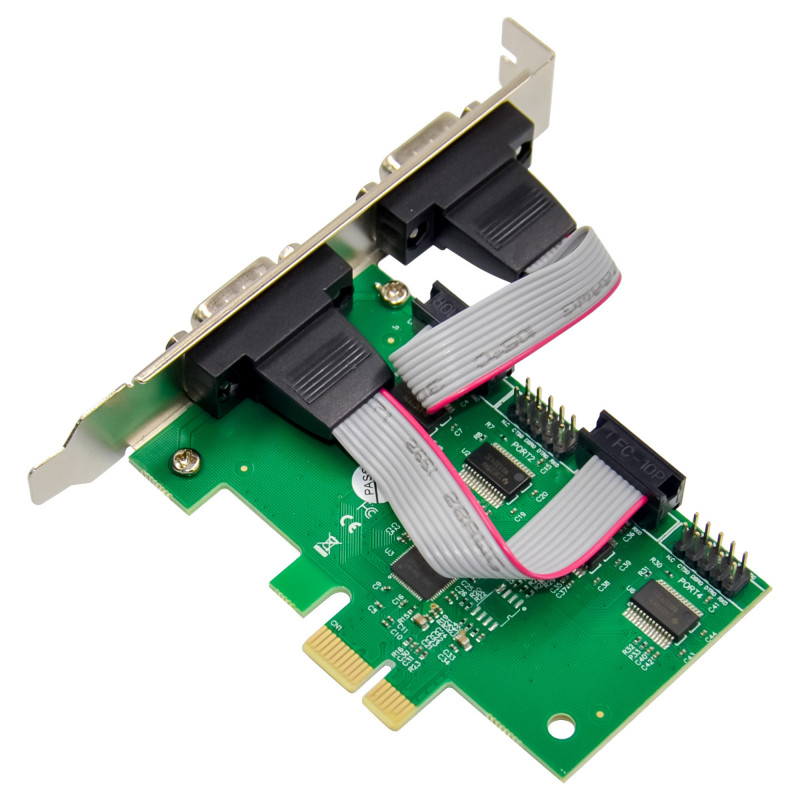

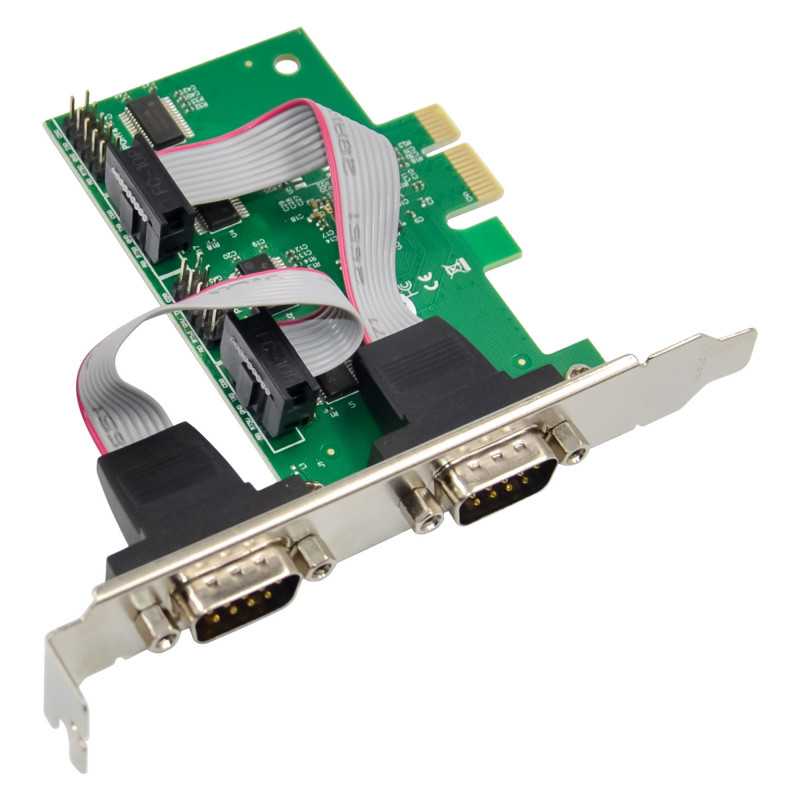

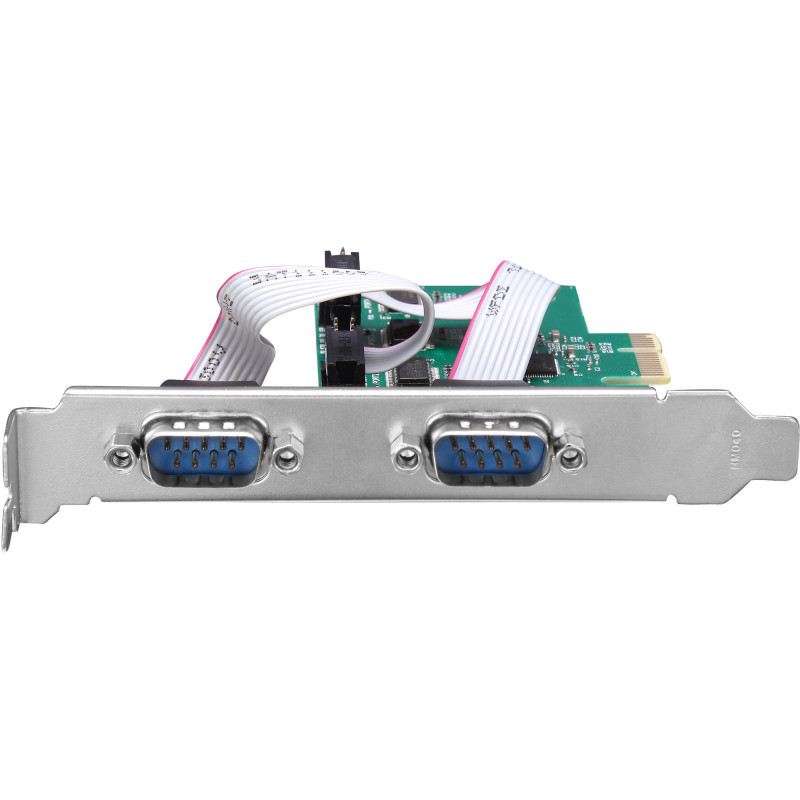

InLine® PCIe x1 sąsajos plokštė, 4x RS-232, žemo profilio

Kai reikia prijungti kelis serijinius įrenginius prie kompiuterio, kuris neturi pakankamai RS-232 prievadų, ši InLine® PCIe x1 sąsajos plokštė yra patikimas sprendimas. Ji į PCI Express x1 lizdą prideda keturis RS-232 serijinius prievadus, o komplekte esantys low profile laikikliai leidžia ją sumontuoti kompaktiškuose korpusuose.

Privalumai profesionalams

• Keturi RS-232 prievadai su D-Sub 9 lizdais (kištukas) – galite vienu metu prijungti kelis įrenginius, tokius kaip kasos aparatai, pramoniniai valdikliai ar matavimo prietaisai.
• ASIX AX99100 valdiklis užtikrina stabilų duomenų perdavimą ir platų operacinių sistemų palaikymą.
• Pilni RS-232 modemų valdymo signalai ir aparatinės bei programinės įrangos srauto valdymas – patikimas ryšys net su reikliais įrenginiais.
• 256 baitų FIFO siuntimo ir priėmimo buferis kiekvienam prievadui – mažina duomenų praradimo riziką didelio pralaidumo režimu.
• Laisvai konfigūruojamas perdavimo greitis per vidinį PLL – galite prisitaikyti prie skirtingų įrenginių reikalavimų.
• Konfigūruojami duomenų bitai ir paritetas – lankstus suderinamumas su įvairiais protokolais.

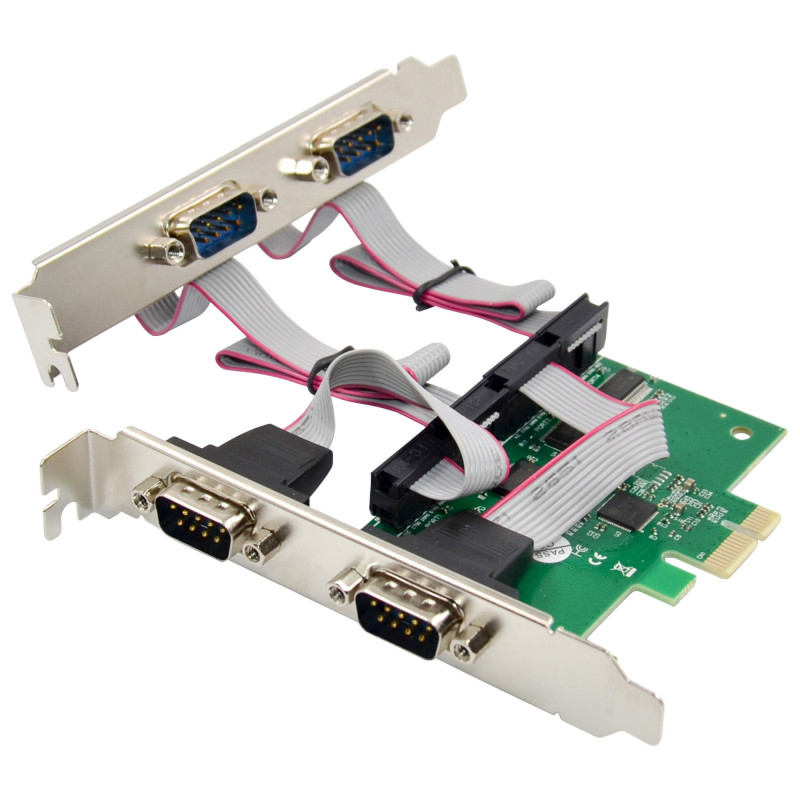

• Low profile laikikliai komplekte – tinka ir mažo profilio kompiuteriams.
• Suderinama su PCI Express x1, x4, x8 ir x16 lizdais – plačios montavimo galimybės.

Kam tinka

Ši plokštė skirta IT specialistams, sistemų integratoriams ir įmonėms, kurioms reikia patikimo, ilgaamžio serijinio ryšio sprendimo. Ji puikiai tinka pramonės automatizavimo, mažmeninės prekybos, laboratorijų ar bet kokioje kitoje aplinkoje, kur naudojami RS-232 įrenginiai. Dėl low profile formato ji tinka ir kompaktiškiems kompiuteriams.

Pagrindinės specifikacijos

• Prekės ženklas: InLine
• MPN: 76623E
• PCIe standartas: PCI Express 2.0 Gen1, x1 linija
• Magistralės sąsaja: PCI Express x1 (suderinama su x1, x4, x8 ir x16 lizdais)
• Jungtys: 4x RS-232, D-Sub 9 lizdai (kištukas)
• Lustas: ASIX AX99100
• Serijinių duomenų perdavimo greitis: iki 115 200 bitų/s vienam prievadui
• UART FIFO: 256 baitų siuntimo ir priėmimo buferiai vienam prievadui
• Srauto valdymas: aparatinės ir programinės įrangos srauto valdymas
• Modemo valdymas: pilnas RS-232 modemų valdymas
• Duomenų bitai: 5, 6, 7, 8 arba 9 bitai
• Paritetas: None, Even, Odd, Mark, Space
• Perdavimo greitis: laisvai konfigūruojamas per vidinį PLL
• IrDA palaikymas: Slow IrDA iki 115 200 bitų/s
• Energijos valdymas: PCI Power Management 1.2 su Remote Wake-Up
• Palaikomos operacinės sistemos: Linux kernel 2.6.x, 3.x ir 4.x, Windows XP, Windows Vista, Windows 7, Windows 8, Windows 8.1, Windows 10 (32-bit/64-bit), Windows 11 (64-bit)
• Išorinės jungtys: 4x 9pin serijinė
• Sąsaja: Serijinė
• Tipas: Sąsajos plokštė
• Low Profile: Taip
• Kilmės šalis: Kinija
• Muitų tarifo numeris: 8471800000

Patarimas: prieš montuodami plokštę, įsitikinkite, kad kompiuteryje yra laisvas PCI Express x1, x4, x8 arba x16 lizdas. Jei naudojate low profile korpusą, pakeiskite standartinį laikiklį į komplekte esantį low profile laikiklį. Įdiegę plokštę, patikrinkite, ar operacinė sistema atpažįsta visus keturis prievadus, ir prireikus įdiekite naujausius tvarkykles iš gamintojo svetainės.
