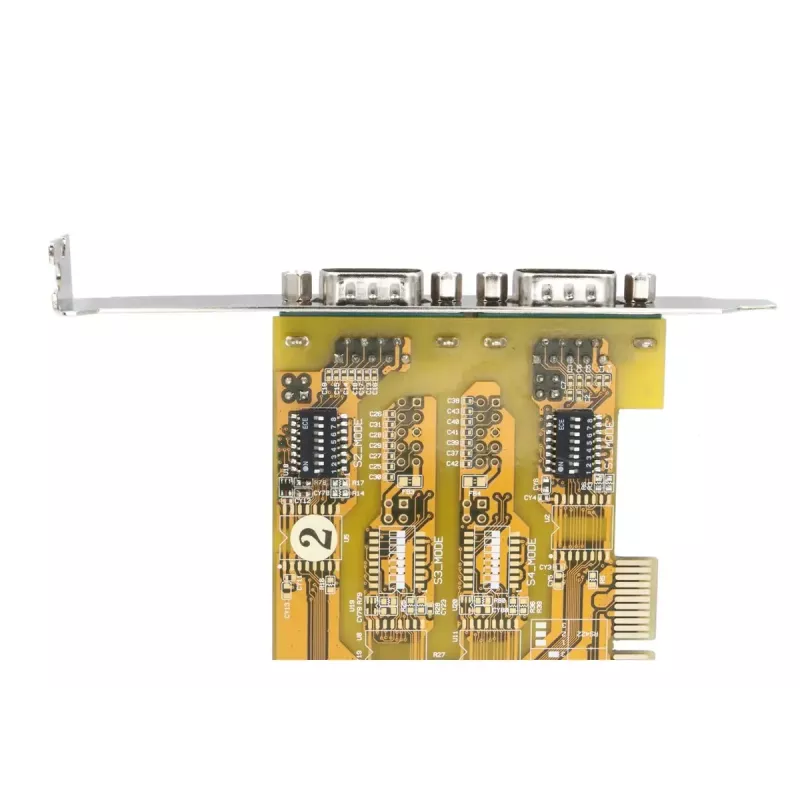

Adapterių plokštė EXSYS EX-45032

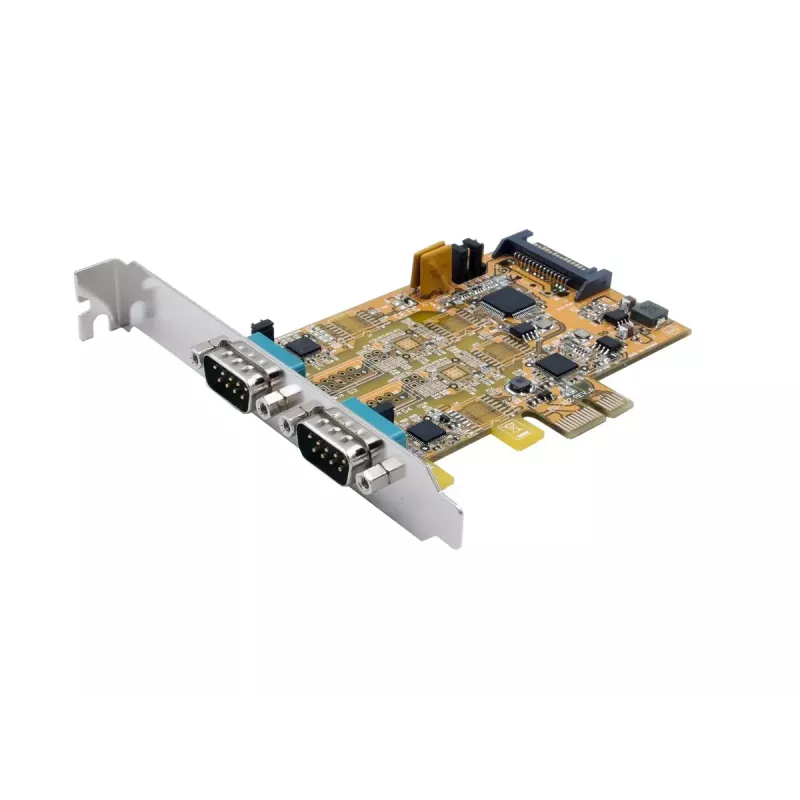

EXSYS EX-45032 – tai PCI I/O plokštė, skirta pridėti du konfigūruojamus didelio našumo nuosekliuosius prievadus prie asmeninio kompiuterio, darbo stoties ar serverio per PCI arba PCI-X lizdą. Kiekvienas prievadas veikia su UART 16C550 suderinamumu ir gali būti atskirai nustatytas į RS-232, RS-422 arba RS-485 režimą. Plokštė palaiko POS maitinimą 9-ame kaištyje (pasirenkamas +5V arba +12V), ATTATM automatinį RS-485 siųstuvo valdymą ir yra suderinama su Plug-and-Play technologija.

Privalumai

Plokštė užtikrina lanksčią nuosekliąją jungtį su dviem prievadais, palaikančiais kelis standartus (RS-232/422/485) ir aparatūriškai suderinamus 16C550 UART. Konfigūruojamas POS maitinimas 9-ame kaištyje supaprastina integraciją su kasos įrenginiais, o ATTATM automatinis RS-485 palaikymas palengvina pusiau dvipusio magistralės valdymą. Plug-and-Play veikimas ir PCI/PCI-X formos faktorius leidžia lengvai įdiegti įvairiose sistemose.

Tinka

• Pramoninėms valdymo sistemoms, kurioms reikia patikimų nuosekliųjų jungčių
• Kasos terminalams ir periferiniams įrenginiams
• Senesnės įrangos prijungimui prie serverių ir darbo stočių
• RS-485 kelių taškų tinklams ir nuosekliųjų įrenginių tinklams

Pagrindinės specifikacijos

• Sąsajos: 2 nuoseklieji prievadai, pasirenkami RS-232 / RS-422 / RS-485
• UART: 16C550 suderinamas
• FIFO buferis: 16 baitų
• Duomenų bitai: 7 arba 8
• Stop bitai: 1, 1,5 arba 2
• POS maitinimas: +5V / +12V pasirenkamas 9-ame kaištyje
• Magistralė: PCI / PCI-X
• Automatinis valdymas: ATTATM automatinis RS-485 siųstuvo palaikymas
• MPN: EX-45032, EAN: 4718359450327

Kaip naudoti

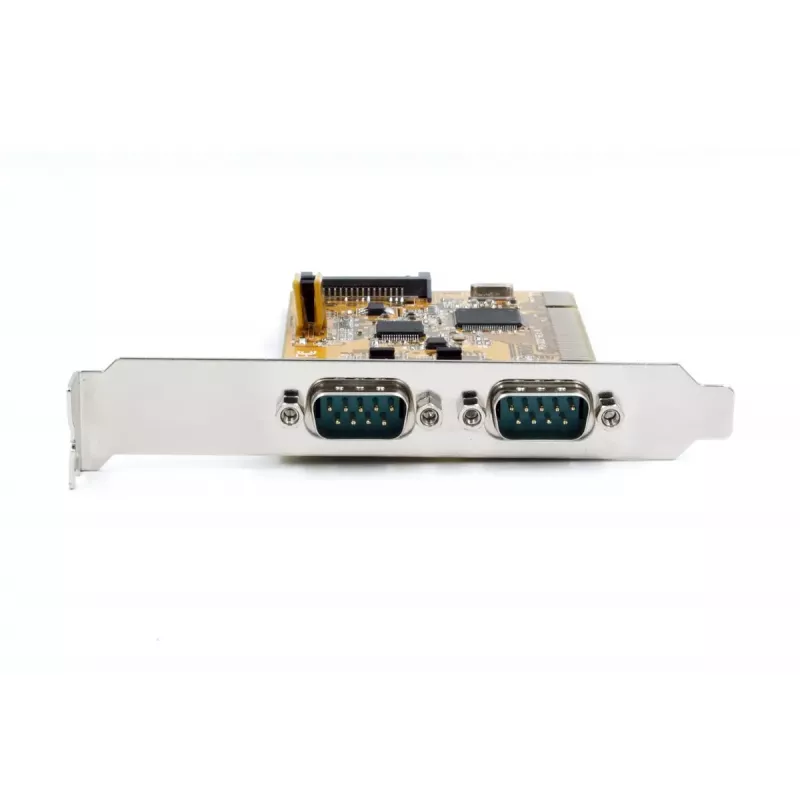

Įdiekite EXSYS EX-45032 į laisvą PCI arba PCI-X lizdą pagrindinėje sistemoje, pritvirtinkite plokštę ir prijunkite nuosekliuosius kabelius prie DB9 jungčių. Kiekvieną prievadą sukonfigūruokite reikiamam standartui (RS-232, RS-422 arba RS-485) ir nustatykite POS maitinimą 9-ame kaištyje, jei reikalingas išorinis įrenginių maitinimas. Jei reikia, įdiekite sistemos arba gamintojo pateiktas tvarkykles; plokštė palaiko Plug-and-Play atpažinimą suderinamose operacinėse sistemose. RS-485 veikimui užtikrinkite, kad magistralės topologija atitiktų reikalavimus (terminavimas, poliarizacija) ir įjunkite ATTATM automatinį RS-485 valdymą, jei norite automatinio siųstuvo valdymo.

Rekomendacijos

Naudokite ekranuotus nuosekliuosius kabelius ir tinkamą įžeminimą pramoninėje aplinkoje, kad sumažintumėte trikdžius. RS-485 tinklams laikykitės rekomenduojamų terminatorių ir poliarizacijos rezistorių išdėstymo, vengdami žvaigždės topologijų, kad užtikrintumėte patikimą kelių taškų ryšį.
