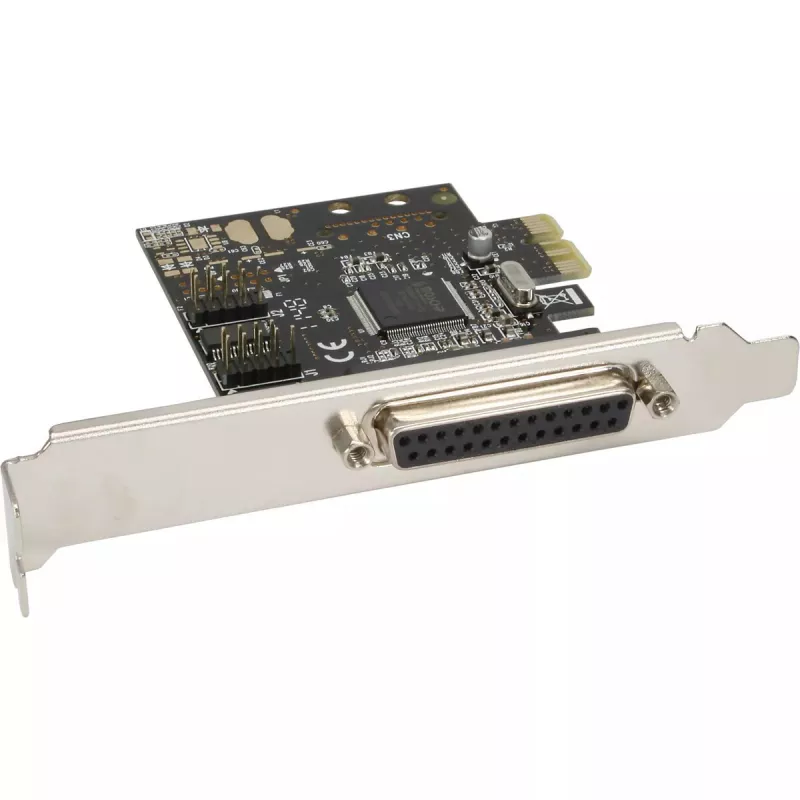

InLine PCIe sąsajos plokštė 1 prievadas lygiagretus 25 kontaktų + 2 prievadai nuoseklūs 9 kontaktų

Ši InLine PCIe sąsajos plokštė skirta profesionalams, kuriems reikia prijungti senesnius ar specializuotus įrenginius prie šiuolaikinio kompiuterio. Ji suteikia vieną IEEE1284 suderinamą lygiagretųjį prievadą (25 kontaktų) ir du RS-232 nuosekliuosius prievadus (9 kontaktų) vienoje PCI Express 1x plokštėje. Tai idealus sprendimas, kai reikia valdyti spausdintuvus, skaitytuvus, pramoninius valdiklius ar kitus įrenginius, vis dar naudojančius šias sąsajas.

Kaip tai išsprendžia jūsų problemą

Vietoj kelių atskirų plokščių ar išorinių adapterių, ši viena plokštė sujungia lygiagrečiąją ir nuosekliąją komunikaciją, taupydama PCIe lizdus. Pagrįsta ASIX/Moschip MCS9901CV-CC mikroschemų rinkiniu, ji užtikrina patikimą protokolų palaikymą ir greitą duomenų perdavimą iki 2,5 Gb/s PCIe ryšiu. Nuoseklieji prievadai naudoja standartinius 16C450/16C550 suderinamus UART su 256 baitų FIFO buferiais kiekviename prievade ir palaiko duomenų spartą iki 250 kb/s (specialios versijos iki 1 Mb/s). Lygiagretusis prievadas yra IEEE1284 suderinamas ir palaiko SPP, PS/2, EPP ir ECP režimus su sparta iki 1,5 Mb/s. Plokštė palaiko įprastus nuosekliuosius formatus (5–8 duomenų bitai, įvairūs pariteto variantai, 1 arba 2 stop bitai) bei tiek aparatinį, tiek programinį srauto valdymą.

Pagrindinės techninės specifikacijos

• Sąsaja: PCI Express 1x, atitinka PCI Express Basic Specification 1.0a

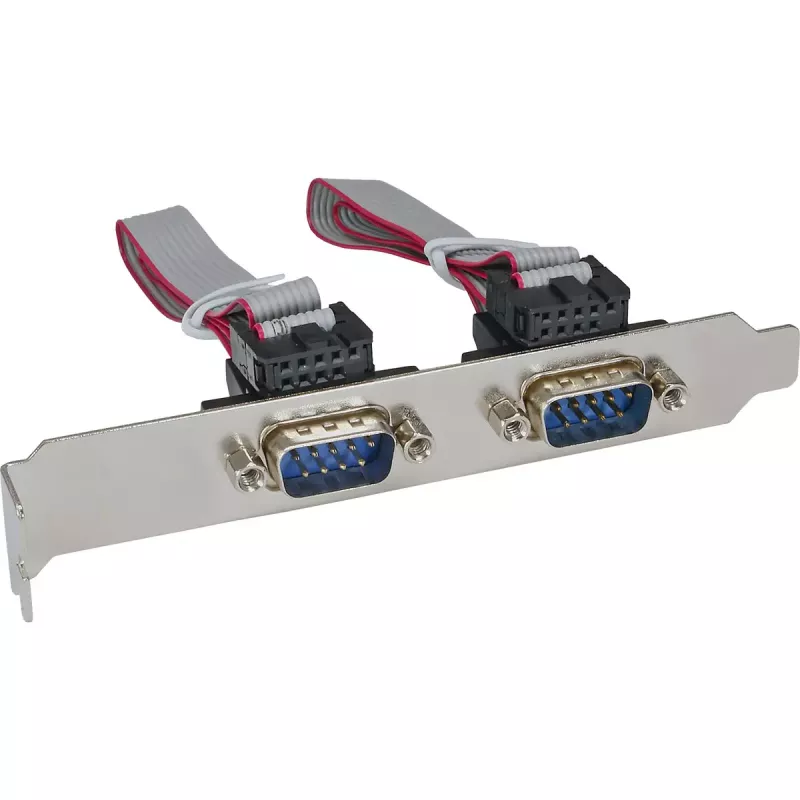

• Prievadai: 1× lygiagretus (25 kontaktų, IEEE1284) + 2× nuoseklūs (9 kontaktų, RS-232)
• Mikroschemų rinkinys: ASIX/Moschip MCS9901CV-CC
• Duomenų sparta: PCIe iki 2,5 Gb/s; lygiagretus iki 1,5 Mb/s; nuoseklus iki 250 kb/s (specialiai iki 1 Mb/s)
• UART: 16C450/16C550 suderinamas, 256 baitų FIFO vienam prievadui
• Palaikomos OS: Windows 2000, XP (32/64 bit), Server 2003, Vista (32/64 bit), Linux, Mac OS, DOS
• Formos faktorius: Mažo profilio (low-profile), užima dviejų lizdų tarpą
• Galimybė: Galima montuoti kelias plokštes viename kompiuteryje
