DeLOCK PCI Express x1 į 2 x Serial RS-232 plėtimosi kortelė

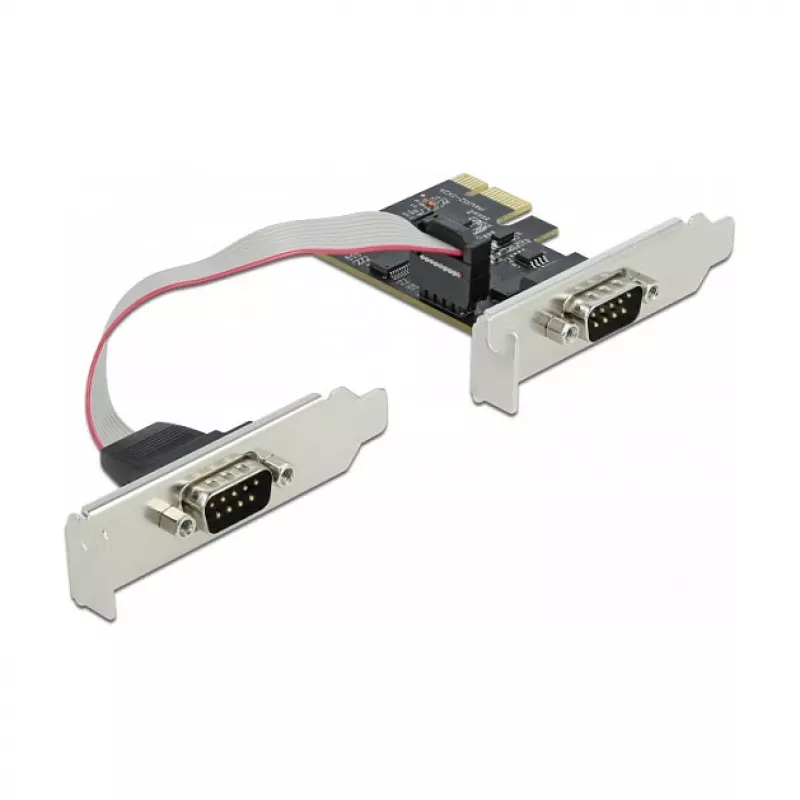

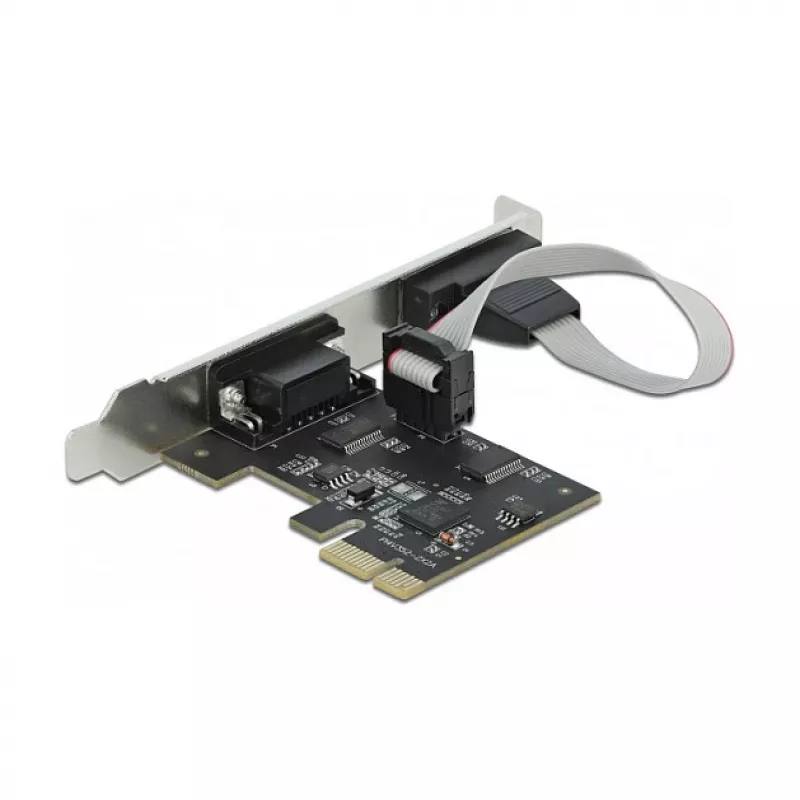

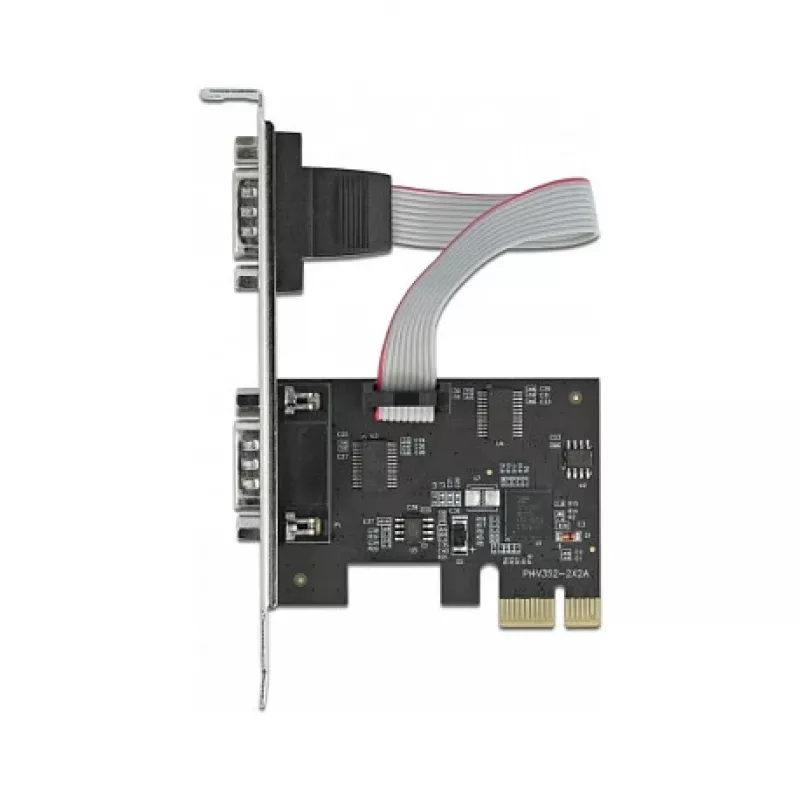

DeLOCK PCI Express x1 į 2 x Serial RS-232 plėtimosi kortelė skirta pridėti du išorinius RS-232 nuosekliuosius prievadus prie stalinio arba mini kompiuterio. Ji idealiai tinka senesniems ir pramoniniams įrenginiams, tokiems kaip skaitytuvai, spausdintuvai, modemai ir valdikliai, prijungti. Kortelėje yra mažo profilio laikiklis, leidžiantis montuoti siauruose arba mini korpusuose, ir ji tinka standartiniam PCI Express x1 lizdui.

Privalumai

Ši PCIe nuoseklioji kortelė užtikrina du RS-232 prievadus su įvairių duomenų bitų ir stop bitų konfigūracijų palaikymu bei integruotu 256 baitų FIFO buferiu, kuris pagerina duomenų pralaidumą ir sumažina procesoriaus apkrovą. Kompaktiški matmenys (45 mm plotis, 64 mm gylis) ir pridėtas mažo profilio laikiklis leidžia naudoti mažos formos faktoriaus sistemose. Suderinami tvarkyklės prieinamos Windows 10 ir Windows 8.1.

Pagrindinės techninės specifikacijos

• Sąsaja: PCI Express x1
• Prievadai: 2 x RS-232 DB9
• Buferis: 256 baitų FIFO
• Duomenų perdavimo greitis: iki 921600 bps
• Matmenys: 45 x 64 mm
• Pridedamas mažo profilio laikiklis
• Palaikomos OS: Windows 10, Windows 8.1

Naudojimas

Išjunkite kompiuterį ir atidarykite korpusą. Įstatykite kortelę į laisvą PCI Express x1 lizdą ir pritvirtinkite pateiktu laikikliu; jei montuojate siaurame korpuse, pakeiskite į mažo profilio laikiklį. Uždarykite korpusą ir įjunkite sistemą. Įdiekite atitinkamas tvarkykles (Windows 10 arba Windows 8.1), jei jos neįdiegiamos automatiškai. Prijunkite nuosekliuosius įrenginius prie DB9 prievadų ir sukonfigūruokite nuosekliojo ryšio parametrus (perdavimo spartą, duomenų bitus, paritetą, stop bitus) įrenginių tvarkyklėje arba programinėje įrangoje.

Rekomendacijos

Patikimam darbui naudokite ekranuotus nuosekliuosius kabelius ir užtikrinkite teisingus COM prievado nustatymus programinėje įrangoje. Montuodami kompaktiškose sistemose, patikrinkite laisvą vietą ir naudokite pridėtą mažo profilio laikiklį. Prieš diegiant patikrinkite tvarkyklių suderinamumą su jūsų OS versija.
