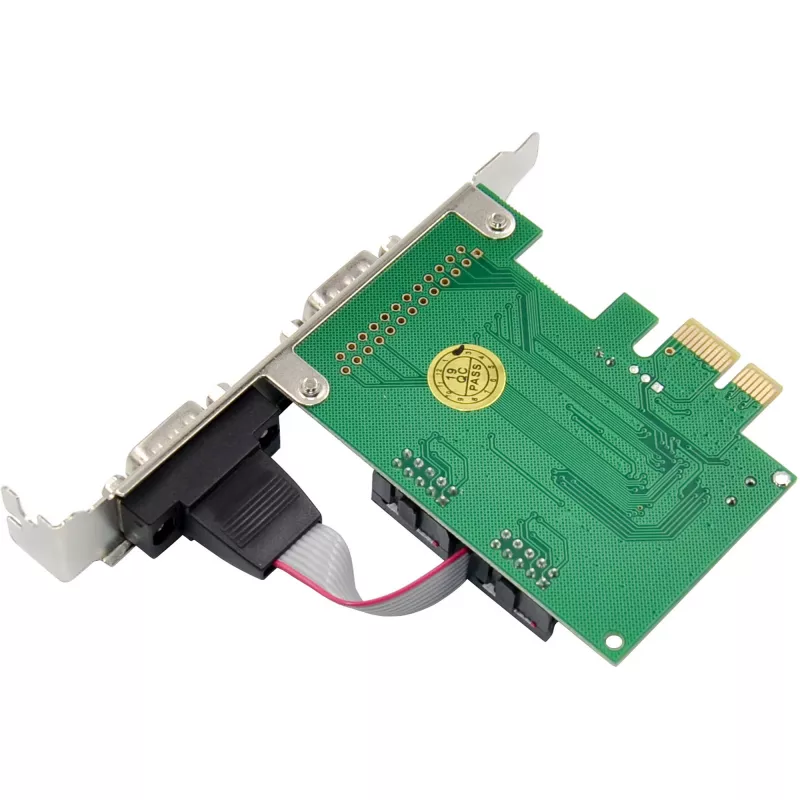

InLine 76619F PCIe 2 prievadų RS-232 sąsajos adapteris

InLine 76619F yra profesionalus PCIe sąsajos adapteris, skirtas išplėsti šiuolaikinius kompiuterius dviem klasikinėmis RS-232 nuosekliosiomis sąsajomis. Idealiai tinka pramoninei automatikai, staklių valdymui, matavimo ir valdymo įrenginių prijungimui – sprendžia senų nuosekliųjų įrenginių suderinamumo su naujomis PCIe sistemomis problemą.

Kaip tai veikia?

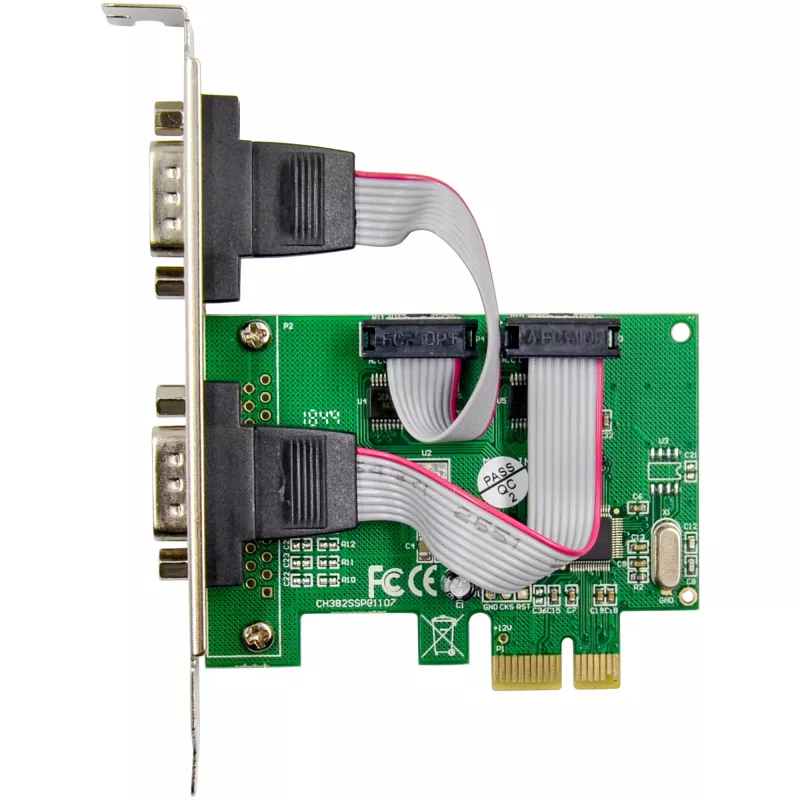

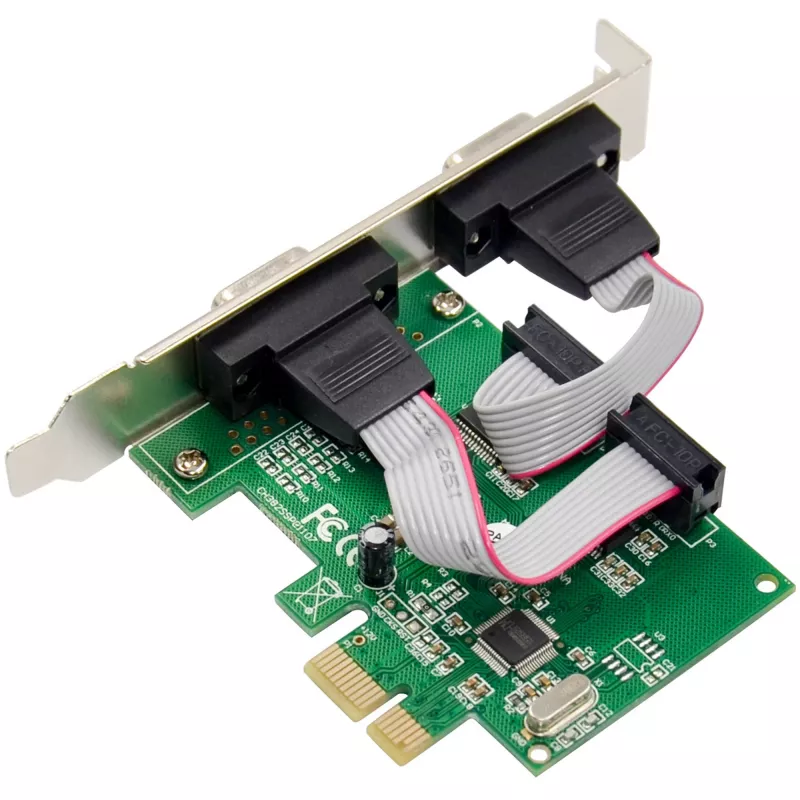

Adapteris montuojamas į PCIe x1 lizdą (suderinamas su PCIe 2.0 ir naujesnėmis versijomis) ir suteikia du D-Sub 9 (vyriškus) RS-232 prievadus. CH382L valdiklis užtikrina patikimą ryšį, o 256 baitų FIFO buferiai tiek siuntimui, tiek priėmimui garantuoja stabilų duomenų perdavimą net esant didelei apkrovai. Palaikomos perdavimo spartos nuo 50 iki 921 600 bps, taip pat visi standartiniai RS-232 signalai (TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI). Dėl pilno dvipusio ryšio (full duplex) ir lanksčių duomenų bitų (5–8), stop bitų (1–2) bei pariteto nustatymų adapteris tinka įvairiausiems įrenginiams.

Pagrindinės techninės specifikacijos

• Sąsaja: PCIe v1.1 x1 (suderinama su PCIe 2.0 ir naujesnėmis)

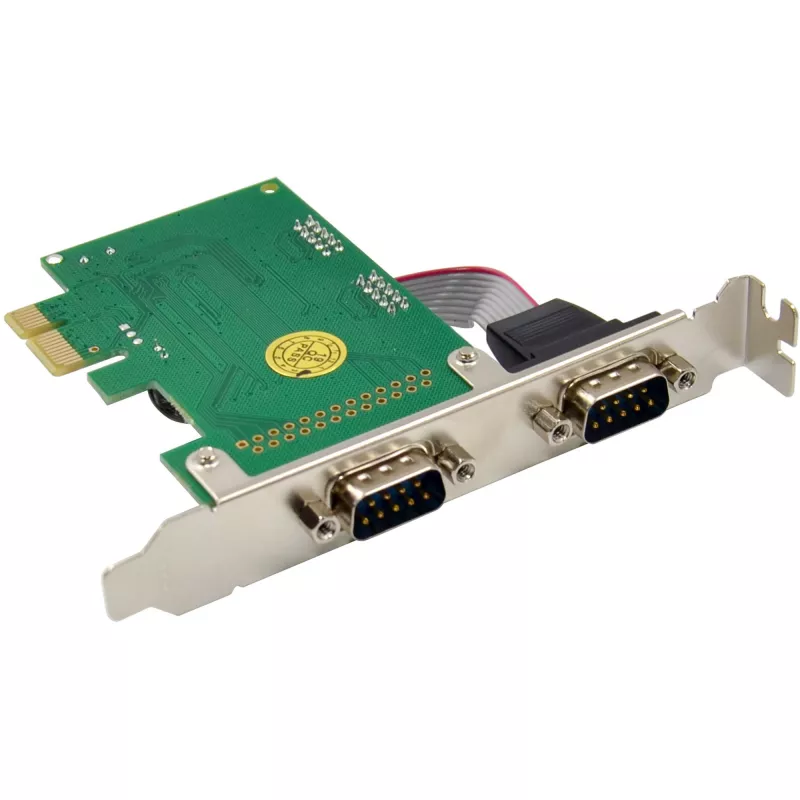

• Prievadai: 2x RS-232, D-Sub 9 (vyriškas)
• Valdiklis: CH382L
• Perdavimo sparta: 50 – 921 600 bps
• FIFO buferis: 256 B siuntimui ir priėmimui
• Signalai: TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
• Režimas: Pilnas dvipusis (Full Duplex)
• Duomenų bitai: 5, 6, 7, 8
• Stop bitai: 1, 2
• Paritetas: Nėra, lyginis, nelyginis, žymė, tarpas
• ESD apsauga: iki ±15 kV
• Darbinė temperatūra: 0–55 °C
• Laikymo temperatūra: -40–70 °C
• Drėgmė: 90 % (nesikondensuojanti)
• Matmenys: 85 x 85 x 20 mm

Palaikomos operacinės sistemos

• Windows 7, 8, 8.1, 10, 11
• Windows Server 2008 R2 ir naujesnės
• Linux nuo branduolio 2.6.30

Komplektacija

• 1x InLine PCIe 2 prievadų RS-232 kortelė

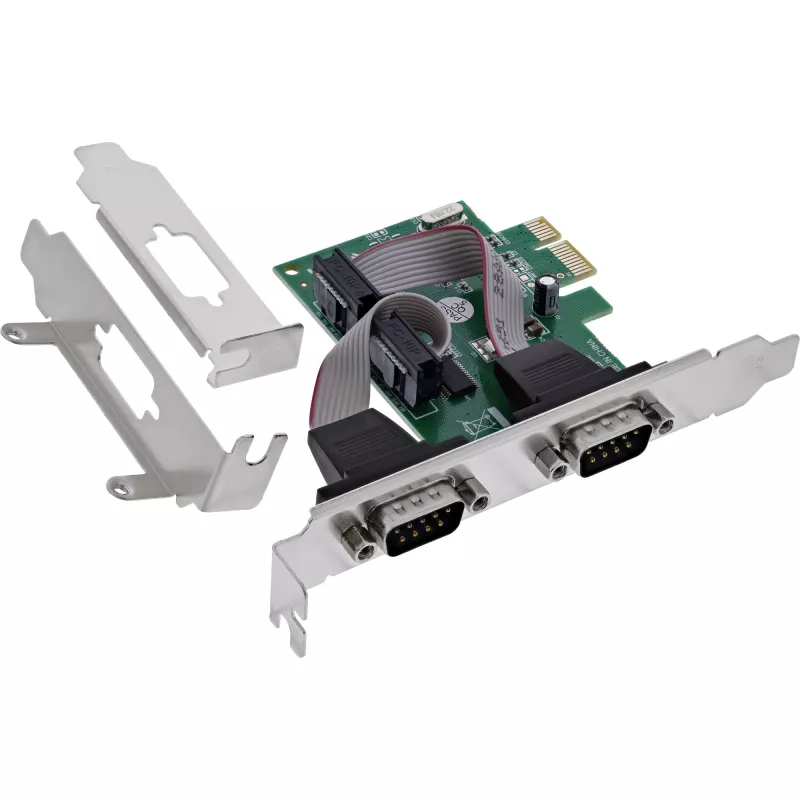

• 2x žemo profilio (low-profile) laikikliai
• 1x vairuoklių CD
• 1x naudotojo vadovas (vokiečių/anglų k.)
