InLine 92504O laido jungtis IDC 10 / gnybtų blokas 5 gnybtai Žalia, Šviesiai pilka

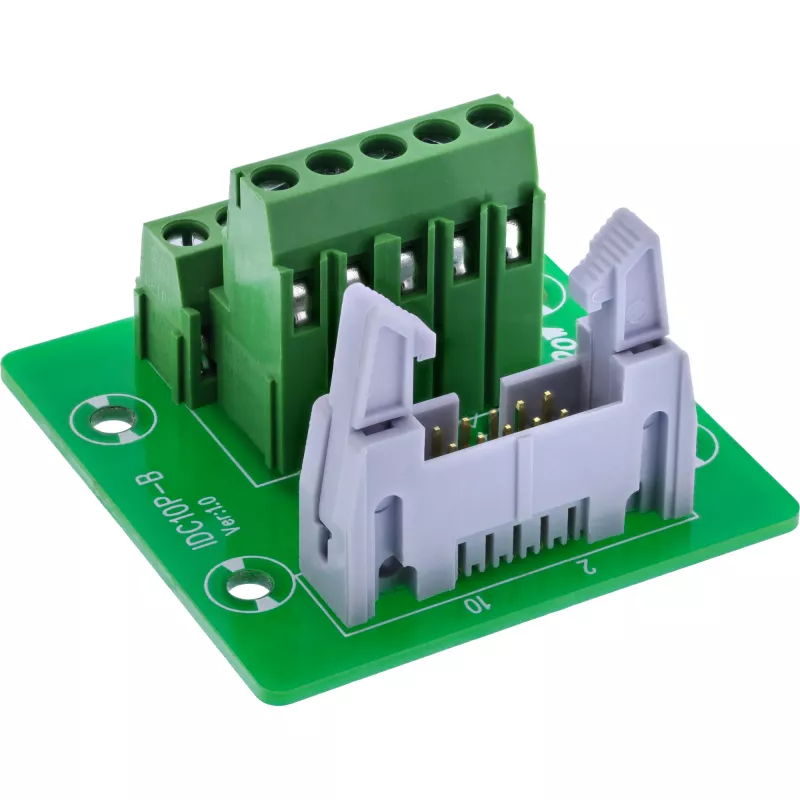

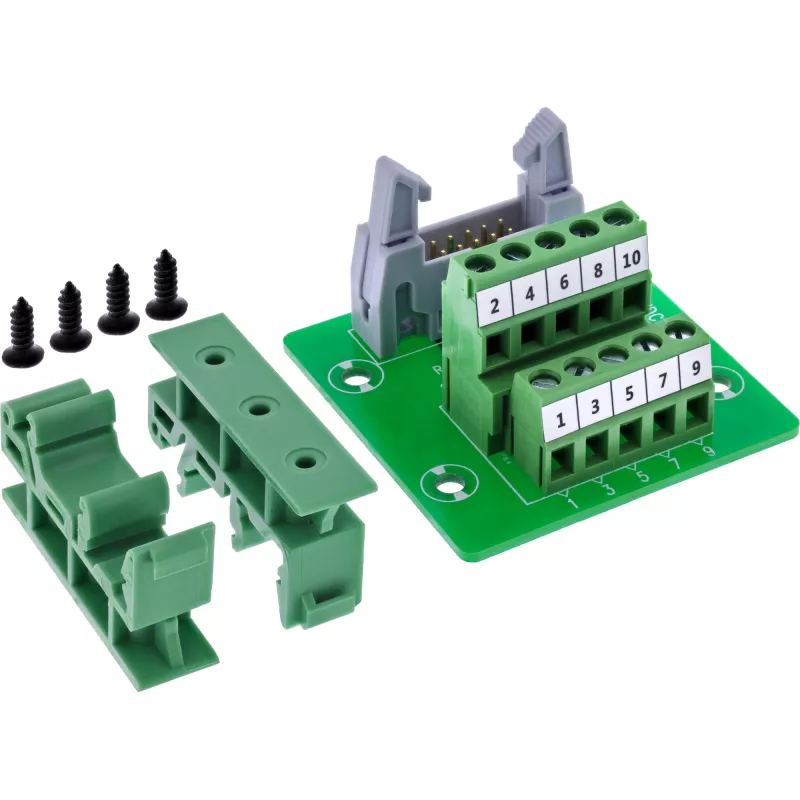

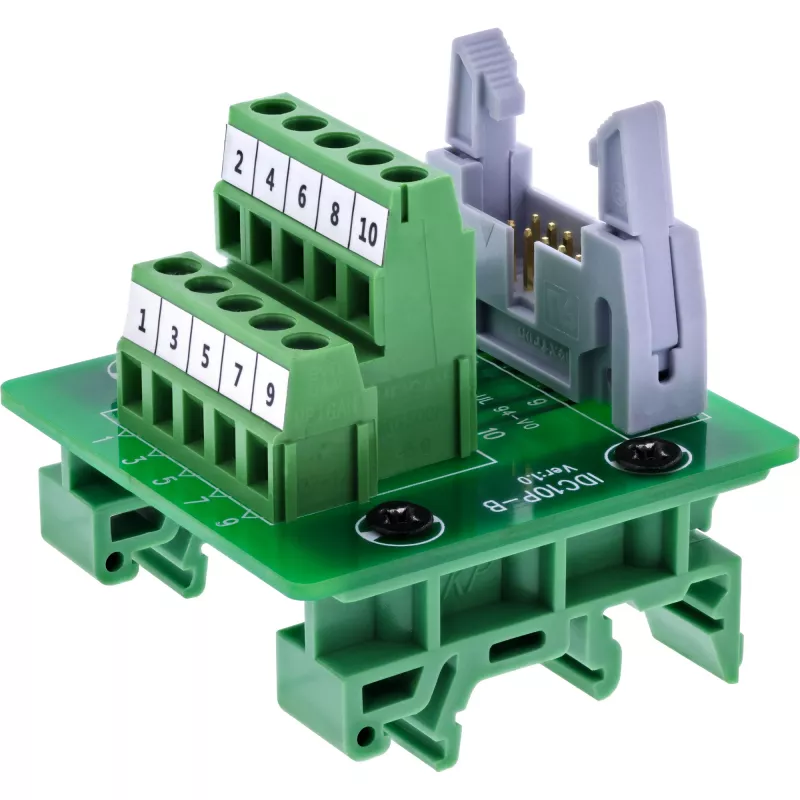

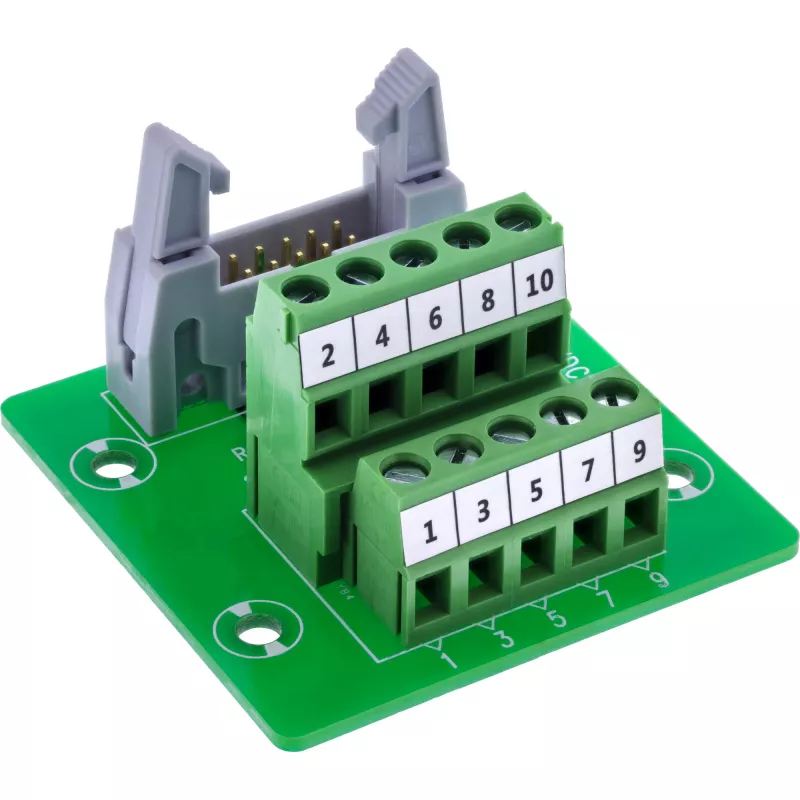

Šis InLine® IDC-10 į gnybtų bloko adapteris su 5 gnybtų varžtine juosta yra kompaktiškas sprendimas, skirtas prijungti skaitmeninius signalus, maitinimo linijas ar valdymo jungtis be litavimo. IDC lizdo (2×5) ir šone pasiekiamos gnybtų juostos derinys, sumontuotas ant tvirtos spausdintinės plokštės, optimizuotas pramoninėms aplinkoms.

Pagrindiniai privalumai

• Laiko taupymas montuojant: 5 gnybtų varžtinis blokas su slėgio plokštele leidžia greitai ir įrankiais atlikti laidų prijungimą – tinka laidams nuo 16 iki 26 AWG.
• Standartizuota IDC sąsaja su aiškiu kontaktų priskyrimu: 10 kontaktų lizdas (2×5) užtikrina švarų signalų atskyrimą – idealiai tinka struktūrizuotam laidavimui testavimo, valdymo ir laboratorinėse programose.
• Erdvę taupantis PCB sprendimas su logišku išdėstymu: Kompaktiškas dizainas ant stabilios PCB, skirtas tiesioginei integracijai į korpusus, adapterių plokštes ar testavimo aplinkas.
• Lankstus naudojimas pramonėje: Tinka paleidimui, įterptiniams projektams, signalų paskirstymui ar valdymo linijoms skaitmeninėse sistemose.
• Aukšta signalo kokybė: Išbandyta izoliacijos varža iki 300 V kintamosios srovės, vardinė srovė 1 A vienam kontaktui ir 100% trumpojo jungimo testavimas ilgalaikiam veikimo saugumui.

Pagrindinės techninės specifikacijos

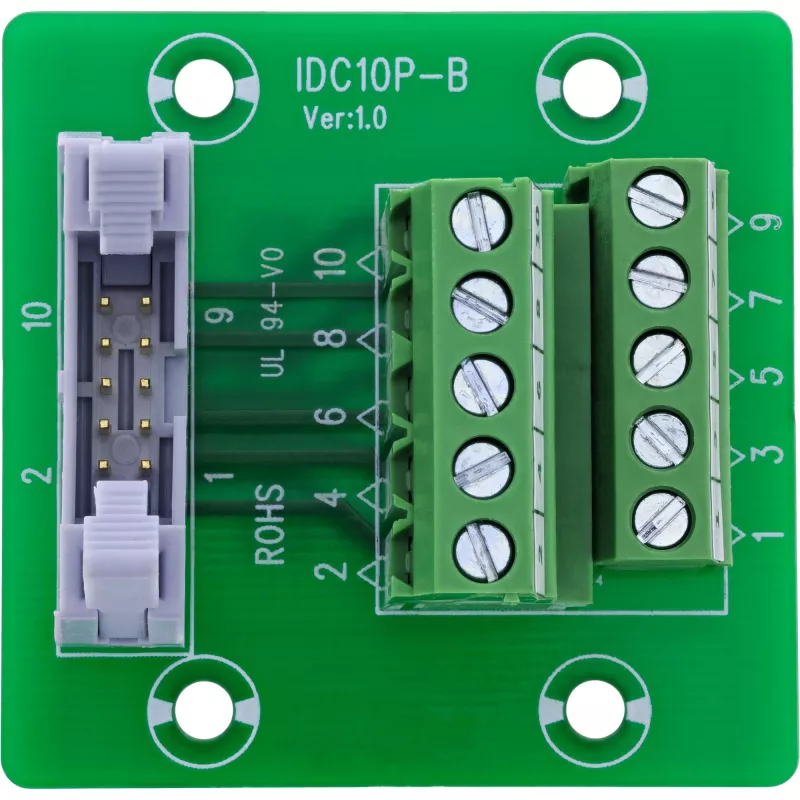

• IDC sąsaja: 10 kontaktų IDC lizdas (2×5), žingsnis 2,54 mm
• Gnybtų blokas: 5 gnybtai, žingsnis 5,0 mm, su slėgio plokštele
• Signalo priskyrimas: GND (žemė), D0–D3 (skaitmeninės signalų linijos, priskiriamos pagal programą)
• Prijungimo diapazonas: 16–26 AWG
• Valdymas: Plokščiu atsuktuvu ≤ 2,5 mm
• Vardinė srovė: 1,0 A vienam kontaktui
• Maks. darbinė įtampa: 100 V tarp dviejų signalų
• Izoliacijos varža: ≥ 10 MΩ esant 300 V nuolatinei srovei
• Maks. laidininko varža: 5 omai
• Darbinė temperatūra: nuo –10 °C iki +70 °C
• Izoliacijos sluoksnis: EVA izoliacija apačioje
• Matmenys: apie 51 × 50 × 29 mm (I × P × A)

Kaip naudoti

Įstatykite atitinkamą 10 kontaktų jungtį į IDC lizdą (2×5) ir pritvirtinkite adapterį korpuse ar skydelyje pagal poreikį. Nuimkite ir įkiškite suvytusius laidus (16–26 AWG) į atitinkamus varžtinius gnybtus, užtikrindami teisingą GND ir signalų linijų priskyrimą. Priveržkite slėgio plokštelės varžtus plokščiu atsuktuvu iki 2,5 mm. EVA izoliacija apačioje leidžia saugiai dėti ant neizoliuotų paviršių.

Rekomendacijos

Patikimam ilgalaikiam veikimui prieš įjungiant sistemą patikrinkite teisingą signalų priskyrimą, neviršykite 1 A vienam kontaktui arba 100 V tarp signalų ir reguliariai tikrinkite gnybtų varžtus, ar jie tvirtai priveržti, ypač montavimo vietose, veikiamose vibracijos.
