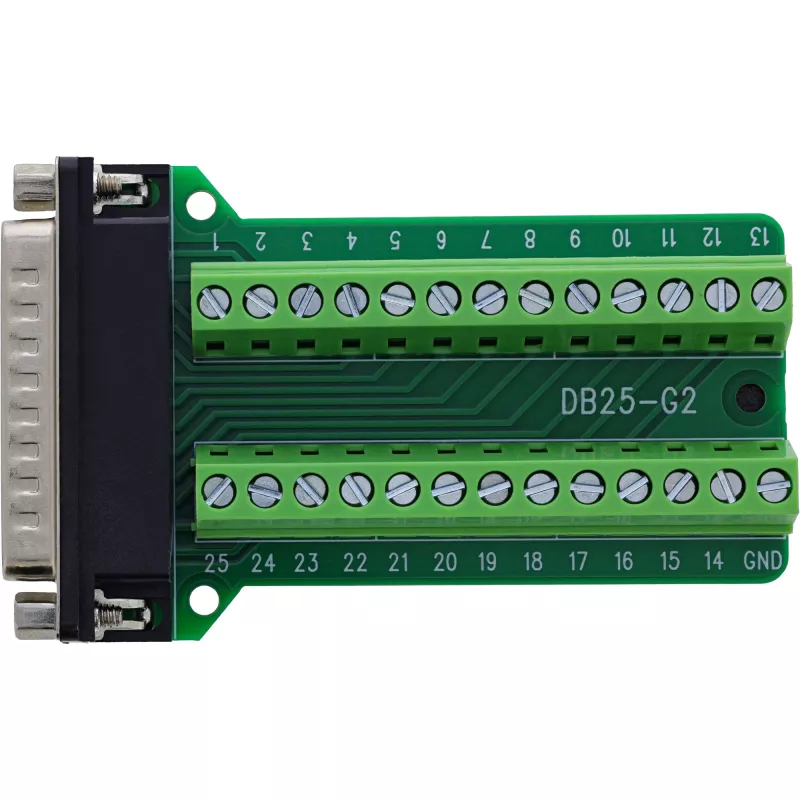

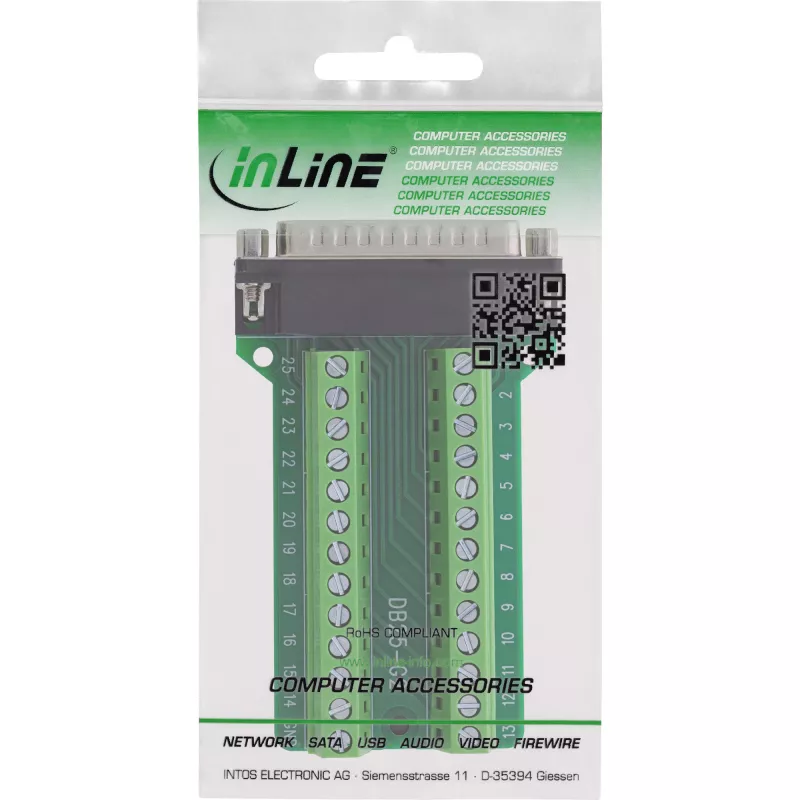

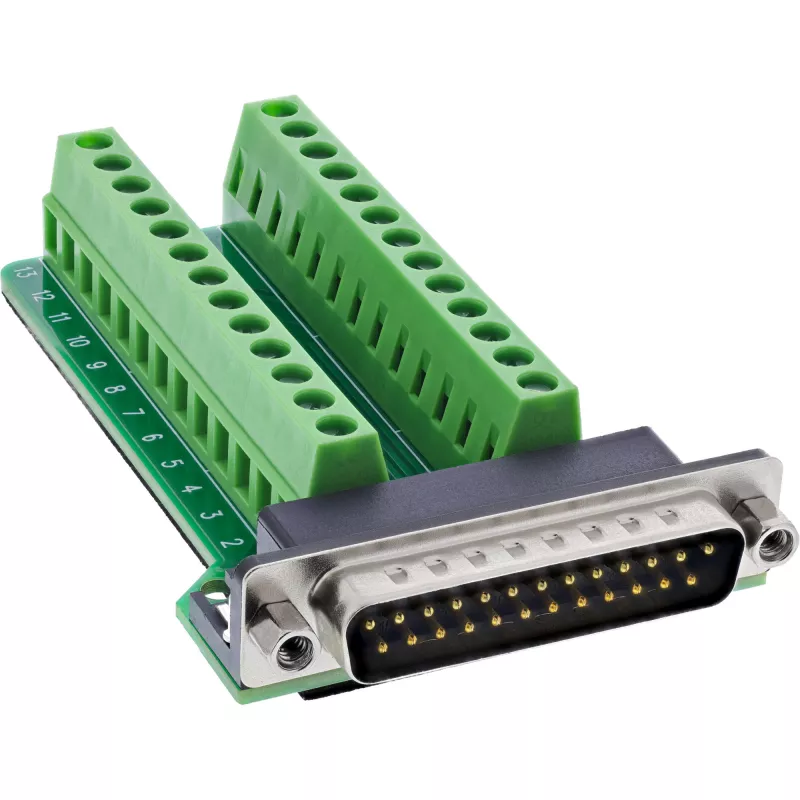

InLine 92502F gnybtų blokas / D-Sub 25 lizdas, žalias

InLine 92502F – tai profesionalus gnybtų blokas su D-Sub 25 lizdu, skirtas nuosekliosioms taškas-taškas jungtims pramonėje. Jis leidžia greitai ir patikimai prijungti iki 25 laidų be litavimo, naudojant varžtinius gnybtus su slėgio plokštele. Tai idealus sprendimas mechanikos inžinerijos, automatikos, bandymų stendų ar signalų skirstymo sistemoms, kur reikalingas kompaktiškas ir tvirtas ryšys.

Pagrindiniai privalumai

• Greitas montavimas: Varžtiniai gnybtai su slėgio plokštele leidžia prijungti vienagyslius laidus nuo 18 iki 26 AWG – nereikia litavimo. Užveržimui naudojamas plokščiasis atsuktuvas ≤ 2,5 mm.
• Tvirtas fiksavimas: Integruotas varžtinis fiksatorius (UNC #4-40) užtikrina stabilų mechaninį sujungimą su atitinkamu D-Sub kištuku – atsparus vibracijai ir pakartotinai atjungiamas.
• Universalus pramonėje: Tinka nuosekliosioms valdymo linijoms, signalų perdavimui ir įrangos jungtims, ypač ten, kur ribota erdvė ir didelis signalų tankis.
• Kompaktiškas dizainas: Matmenys ~86,5 × 53,3 × 18 mm leidžia lengvai integruoti į esamas sistemas.
• Aukšta signalo kokybė: Izoliacijos varža ≥ 10 MΩ esant 300 V DC ir vardinė srovė 0,7 A vienam kontaktui užtikrina patikimą signalo perdavimą net nuolatinės apkrovos sąlygomis.

Techniniai duomenys

• Jungtis: D-Sub 25 lizdas, 2 eilės, su tvirtinimo sriegiu (UNC #4-40)
• Gnybtų technologija: Varžtiniai gnybtai su slėgio plokštele
• Laidų diapazonas: 18–26 AWG
• Valdymas: Plokščiuoju atsuktuvu ≤ 2,5 mm
• Vardinė srovė: 0,7 A vienam kontaktui
• Maksimali darbinė įtampa: 100 V tarp dviejų signalų
• Izoliacijos varža: ≥ 10 MΩ @ 300 V DC
• Darbinė temperatūra: nuo –20 °C iki +105 °C
• Izoliacijos sluoksnis: EVA izoliacija apačioje
• Matmenys: ~87 × 53 × 18 mm (I × P × A)
• Svoris: 53 g
• Spalva: Žalia
• Suderinamumas: Atitinka RoHS ir TÜV reikalavimus
• Kilmės šalis: Taivanas
