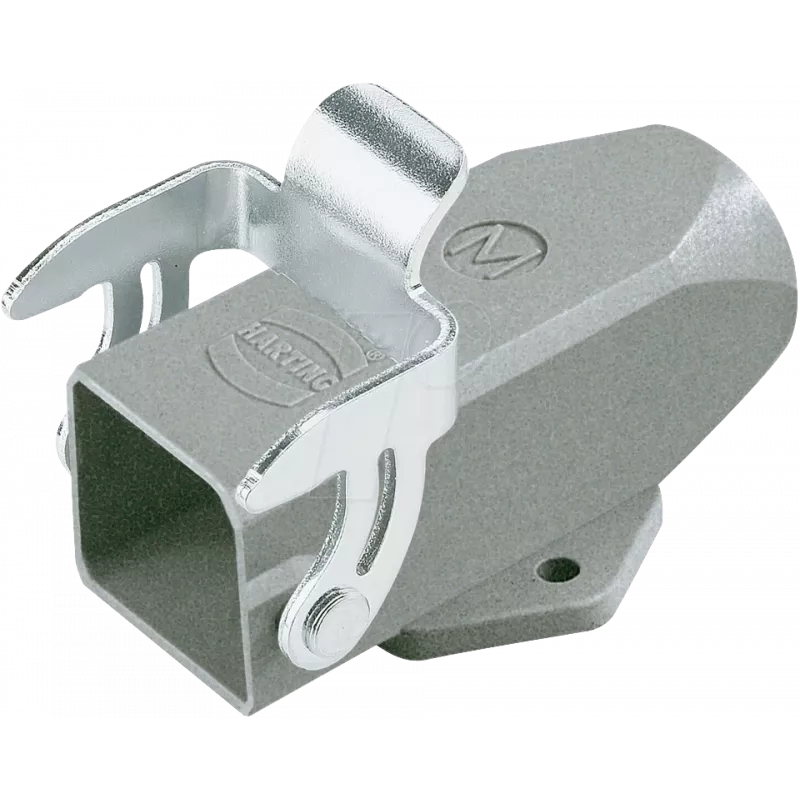

Harting HAN 3A Kištukinio lizdo korpusas su M20 kabelio išvadu

Harting HAN 3A kištukinio lizdo korpusas su M20 kabelio išvadu yra kompaktiškas jungčių gaubtas, skirtas HAN 3A įdėklams priimti ir standartizuotai M20 kabelio įvorės sąsajai užtikrinti. Korpusas apsaugo elektrinius kontaktus nuo mechaninių pažeidimų, suteikia mechaninį įtempimo atlaisvinimą kabelio įvade ir yra skirtas montuoti ant skydo ar mašinos pramoninėse aplinkose, kur reikalingas mažo formato, tvirtas jungčių sprendimas.

Privalumai

Kištukinio lizdo korpusas užtikrina patikimą mechaninę apsaugą, apsaugančią kontaktus nuo atsitiktinių pažeidimų ir padedančią išlaikyti jungties vientisumą vibracijos veikiamoje aplinkoje. M20 kabelio išvadas leidžia lengvai sumontuoti standartines kabelio įvores, užtikrinančias efektyvų įtempimo atlaisvinimą ir apsaugą nuo patekimo. Kompaktiška forma tinka ribotos erdvės mazgams, išlaikant suderinamumą su HAN 3A įdėklais, o tai supaprastina integraciją į esamas jungčių sistemas.

Tinka

• Skydo montuojamoms galios ir signalo jungtims mašinose
• Kabelių tiesimui ir įtempimo atlaisvinimui pramoninėse valdymo spintose
• Kompaktiškiems jungčių taškams ant automatikos įrangos ir prietaisų
• Programoms, kurioms reikalinga standartizuota M20 kabelio įvorės sąsaja

Pagrindinės specifikacijos

• Jungčių šeimos suderinamumas: HAN 3A įdėklai
• Kabelio išvado dydis: M20 įvorės sąsaja
• Montavimo būdas: ant skydo ar mašinos
• Korpuso funkcija: apsauginis gaubtas kištukinio lizdo kontaktams ir įtempimo atlaisvinimui
• Formos faktorius: kompaktiškas, tinkamas ribotos erdvės montavimui

Kaip naudoti

Sumontuokite korpusą ant skydo ar mašinos paviršiaus naudodami atitinkamą išpjovą ir tvirtinimo būdą. Įstatykite suderinamą HAN 3A įdėklą į korpusą ir pritvirtinkite pagal įdėklo montavimo instrukcijas. Įstatykite M20 kabelio įvorę į kabelio išvadą ir praveskite kabelį per įvorę; priveržkite įvorę, kad užtikrintumėte įtempimo atlaisvinimą ir, jei reikia, apsaugą nuo patekimo. Prijunkite laidus prie įdėklo kontaktų pagal elektros instaliacijos standartus ir patikrinkite mechaninį bei elektrinį vientisumą prieš įjungdami sistemą.

Rekomendacijos

Naudokite suderinamus HAN 3A įdėklus ir M20 kabelio įvores, atitinkančias darbo aplinką. Užtikrinkite tinkamą įvorių priveržimo momentą ir patikimą tvirtinimą, kad išvengtumėte atsilaisvinimo dėl vibracijos. Laikykitės galiojančių elektros kodeksų ir gamintojo instrukcijų dėl kontaktų surinkimo, kabelio pasirinkimo ir sandarinimo, kad išlaikytumėte patikimas ir saugias jungtis.
