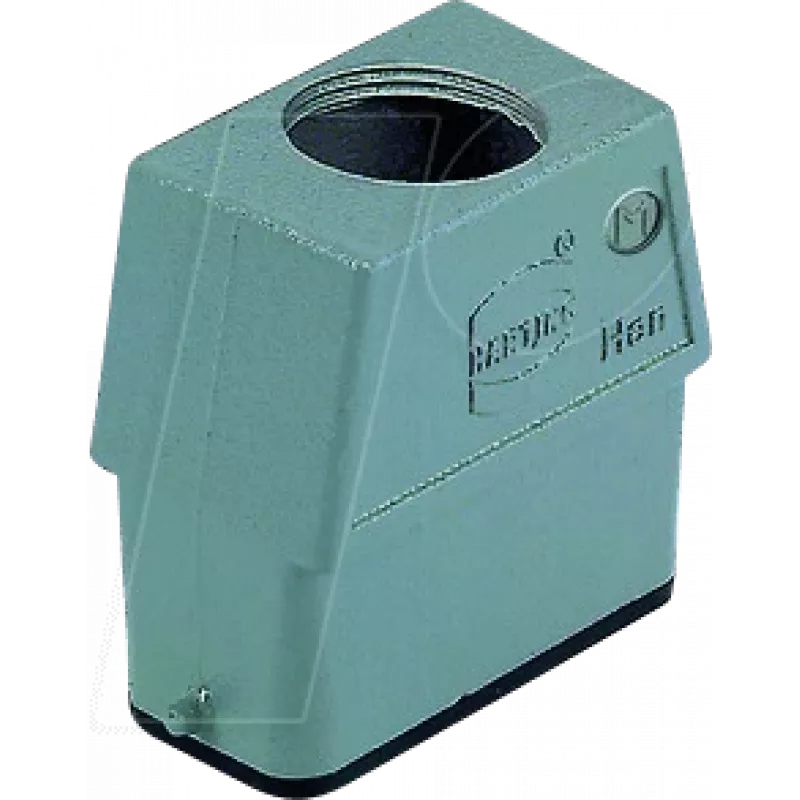

Korpusas jungčiai Harting HAN 10 A-GG-M25, metalinis stačiakampis gaubtas

Harting HAN 10 A-GG-M25 yra metalinis stačiakampis pramoninis gaubtas, skirtas priimti Han 10 įdėklus. Jis užtikrina mechaninę apsaugą ir patikimą įžeminimą tiek skydinėse, tiek kabelinėse jungtyse mašinose, valdymo spintose ir pramoninėse instaliacijose. Tvirtas metalinis korpusas padidina ilgaamžiškumą ir užtikrina elektromagnetinio triukšmo (EMI) ekranavimą ten, kur to reikia, garantuodamas saugius ir ilgalaikius elektrinius ryšius sudėtingomis sąlygomis.

Privalumai

Metalinis korpusas pasižymi dideliu mechaniniu stiprumu ir užtikrina įžemintą apvalkalą, kuris mažina elektrinį triukšmą bei didina saugumą. Stačiakampis formatas suderinamas su standartiniais Han 10 įdėklais, todėl montavimas ir keitimas yra paprasti. Atspari korozijai apdaila ir tikslios gamybos leistinos nuokrypos užtikrina pastovų sujungimo veikimą ir ilgą tarnavimo laiką pramoninėje aplinkoje.

Tinka

• Skydinėms pramoninėms jungtims mašinose ir valdymo spintose
• Kabelinėms jungtims, kurioms reikalingas tvirtas metalinis gaubtas
• Programoms, kuriose reikalingas EMI ekranavimas ir įžeminimas
• Aplinkoms, kuriose reikalinga patvari mechaninė elektrinių kontaktų apsauga

Pagrindinės techninės specifikacijos

• Korpuso medžiaga: metalinė konstrukcija, užtikrinanti mechaninę apsaugą ir įžeminimą
• Forma: stačiakampis pramoninis gaubtas, suderinamas su Han 10 įdėklais
• Montavimas: tinka montuoti ant skydo arba ant kabelio su atitinkamu įdėklu
• Aplinkos apsauga: patvari apdaila, atspari korozijai pramoninėmis sąlygomis
• EMI veikimas: metalinis korpusas užtikrina elektromagnetinį ekranavimą

Kaip naudoti

Pasirinkite tinkamą Han 10 įdėklą ir sulygiuokite jį su korpuso anga, prieš montavimą įsitikindami teisinga orientacija. Montuodami ant skydo, pritvirtinkite korpusą prie skydo išpjovos rekomenduojamais tvirtinimo elementais ir prijunkite įdėklą viduje pagal elektros schemą. Montuodami ant kabelio, sumontuokite kabelio įvadą arba tempimo reljefą (M25 suderinamą) ir praveskite laidininkus į įdėklą prieš surenkant korpusą. Užtikrinkite, kad korpusas būtų tinkamai įžemintas prie įrangos rėmo, kad būtų išlaikytas EMI ekranavimas ir saugumas.

Rekomendacijos

Reguliariai tikrinkite korpusą ir sujungimo paviršius, kad užtikrintumėte švarius kontaktus ir nepažeistą įžeminimą. Naudokite suderinamus Han 10 įdėklus ir rekomenduojamus tvirtinimo elementus, kad išlaikytumėte mechaninį stabilumą. Montuodami korozinėje arba labai drėgnoje aplinkoje, apsvarstykite papildomas apsaugos priemones, tokias kaip sandarinimo mišiniai arba aplinkos gaubtai, kad prailgintumėte tarnavimo laiką.
