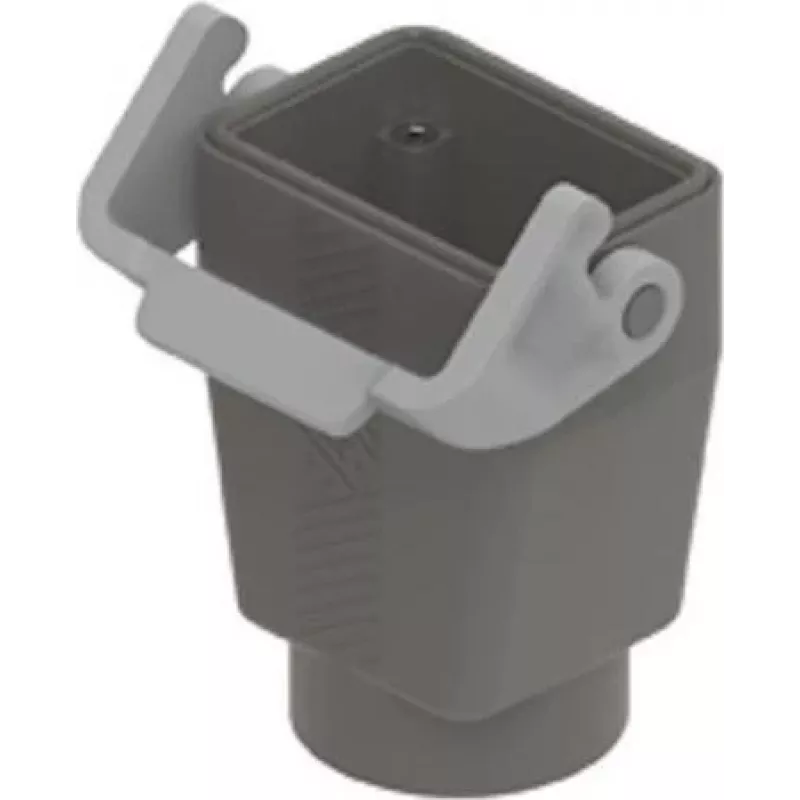

ILME TMAV06LG25 aukšto profilio T tipo jungties korpusas, 6B dydis, vienas fiksatorius, M25 tiesi įvado anga, pilkas

Kai gamybinėje linijoje tenka sujungti maitinimo ar signalines grandines, kiekvienas korpuso milimetras ir kiekvienas fiksavimo taškas turi reikšmės. ILME TMAV06LG25 – tai aukšto profilio T tipo jungties korpusas, skirtas 6B dydžio įdėklams, su vienu fiksatoriumi ir tiesia M25 kabelio įvado anga. Jis sukurtas taip, kad kontaktų įdėklas būtų apsaugotas nuo dulkių, drėgmės ir mechaninio poveikio net intensyvaus darbo sąlygomis.

Ką tai keičia kasdieniame darbe

Vienas fiksatorius leidžia greitai ir patikimai užfiksuoti sujungimą – nereikia papildomų įrankių, o rankena aiškiai parodo, ar kontaktas sujungtas. Tiesi M25 įvado anga užtikrina tvarkingą kabelio kelią ir mažina įtempimą ties įvadu. Pilkas miltelinio dažymo RAL 7037 dangas atsparus korozijai, todėl korpusas išlaiko savybes ilgus eksploatacijos metus.

Kam tinka

Skydų surinkėjams, mašinų integratoriams ir techninės priežiūros specialistams, kurie montuoja sunkiasvores stačiakampes jungtis pramoninėje aplinkoje. Tinka ten, kur reikalingas šoninis įvadas su viršutiniu fiksatoriumi – pavyzdžiui, konvejerių, pakavimo įrenginių ar robotų valdymo spintose.

Pagrindinės savybės

• Aukšto profilio T tipo jungties korpusas, skirtas 6B dydžio įdėklams
• Vienas fiksatorius patikimam sujungimui užfiksuoti
• Tiesi kabelio įvado anga su M25 sriegiu
• Lieto aliuminio korpusas su pilku milteliniu dažymu (RAL 7037)
• IP65 apsauga, kai sujungta ir užfiksuota
• Darbinė temperatūra nuo -40 °C iki +125 °C

Techniniai duomenys

• Serija: TMAV
• Dydis: 6B (44.27)
• Profilis: aukštas
• Fiksavimas: vienas fiksatorius
• Kabelio įvadas: tiesus, M25
• Medžiaga: lietas aliuminis
• Paviršius: miltelinis dažymas, pilkas RAL 7037
• Tarpiklio medžiaga: NBR
• Suderinamumas: 6 polių įdėklai, 44.27 dydis
• Montavimas: ant kabelio / laisvai kabantis
• Atitinka RoHS reikalavimus
• Atitinka REACH reikalavimus

Kaip naudoti

Korpusas montuojamas ant kabelio galo: įvado anga įkišamas kabelis, užveržiama M25 kabelio įvorė, įstatomas 6B dydžio kontaktų įdėklas ir korpusas užfiksuojamas vienu fiksatoriumi. Norint pasiekti IP65 apsaugos klasę, fiksatorius turi būti visiškai uždarytas.

Patarimas: poruokite su atitinkamu ILME 6 polių įdėklu ir M25 kabelio įvore – taip surinkimas bus vientisas ir atitiks deklaruojamą apsaugos lygį. Montuodami patikrinkite, ar tarpiklis švarus ir nepažeistas, o fiksatorių uždarykite iki galo – tik taip bus pasiekta IP65 apsauga. Planuodami atsargines dalis, laikykite bent vieną korpusą sandėlyje, kad sustojus linijai nereikėtų laukti tiekimo.
