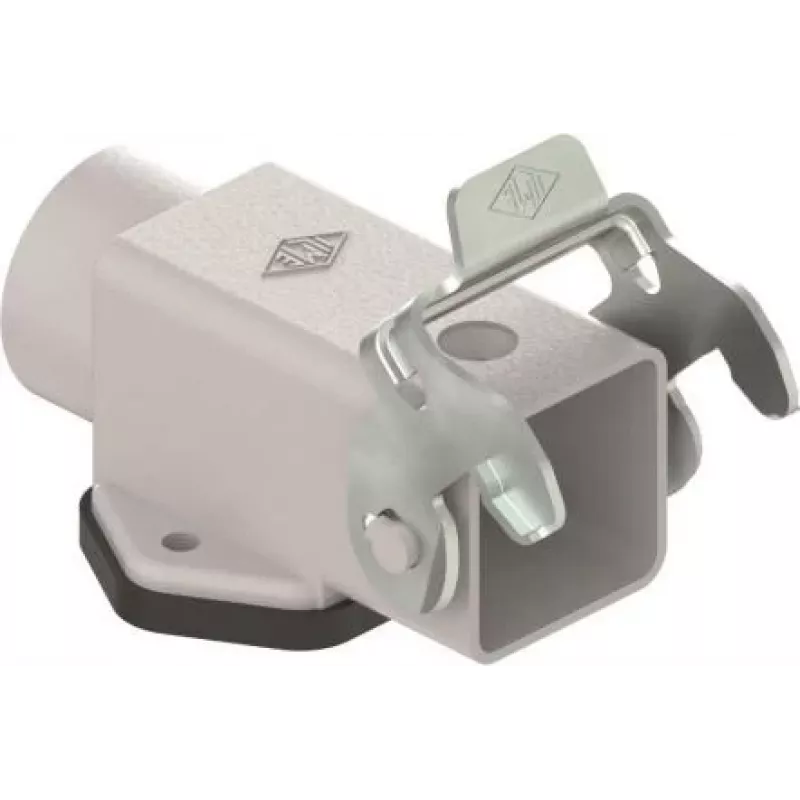

ILME MKA IAP20 kampuotas paviršinio montavimo korpusas, dydis 21.21, cinko lydinio liejimas, M20 įėjimas, plieninė svirtis

Kai valdymo skydelyje kiekvienas centimetras yra svarbus, o kabeliai turi būti apsaugoti nuo staigių lenkimų, ILME MKA IAP20 kampuotas korpusas tampa praktišku sprendimu. Jo šoninis įėjimas leidžia kabelį nukreipti 90 laipsnių kampu, taip sumažinant bendrą aukštį ir išvengiant mechaninio įtempimo. Tai profesionalams, projektuojantiems automatizavimo, robotikos ar mašinų valdymo sistemas, kur patikimumas ir ilgaamžiškumas yra kasdienybė.

Privalumai, lemiantys našumą

• Kampuota (šoninio įėjimo) konstrukcija – taupo vietą spintose ir mašinose.
• Cinko lydinio liejimo korpusas su cinko danga – atsparus smūgiams ir korozijai.
• Viena plieninė svirtis – užtikrina greitą ir saugų užfiksavimą.
• M20 srieginis įėjimas – suderinamas su standartinėmis kabelių įvorėmis.
• Suderinamas su ILME 21.21 (3A) įdėklais – lankstumas projektuojant.
• IP66/IP67 apsaugos laipsnis sujungus – atsparumas dulkėms ir vandeniui.
• Platus temperatūrų diapazonas: nuo -40 °C iki +125 °C.

Kam skirtas

Šis korpusas skirtas inžinieriams ir technikams, kurie montuoja signalų arba mažos galios jungtis pramoninėje aplinkoje. Jis idealiai tinka automatizavimo įrangai, robotų sistemoms, maisto pramonės mašinoms, lauko instaliacijoms, kur reikalinga apsauga nuo vandens ir dulkių. Dėl kompaktiškos kampuotos formos jis lengvai telpa net ir labai ankštuose skydeliuose.

Kaip naudoti

Pritvirtinkite korpusą prie skydelio ar kito paviršiaus, įstatykite tinkamą ILME 21.21 įdėklą ir užfiksuokite svirtį. Šoninis įėjimas nukreipia kabelį horizontaliai, apsaugodamas jį nuo per didelio lenkimo. Norėdami išlaikyti IP66/IP67 apsaugą, naudokite tinkamą kabelio įvorę ir užtikrinkite sandarumą.

Techninės specifikacijos

• Korpuso tipas: paviršinio montavimo korpusas
• Orientacija: kampuotas (šoninis įėjimas)
• Dydis: 21.21 (3A)
• Korpuso medžiaga: cinko lydinio liejimas
• Paviršiaus apdorojimas: cinkuota
• Fiksavimo mechanizmas: viena svirtis
• Svirties medžiaga: plienas
• Kabelio įėjimo sriegis: M20
• Kabelio įėjimų skaičius: 1
• Apsaugos laipsnis: IP66 / IP67 (sujungus)
• Temperatūrų diapazonas: nuo -40 °C iki +125 °C
• Suderinamumas: ILME 21.21 (3A) įdėklai
• Serija: MKA
• Spalva: metalinė (cinko)
• Montavimo tipas: skydelio / paviršiaus montavimas
• Atitinka RoHS: taip
• Atitinka REACH: taip

Praktiniai patarimai

Montuodami korpusą, palikite pakankamai vietos kabelio įvorei ir užtikrinkite, kad svirtis laisvai judėtų. Jei įrenginys veiks lauke arba bus plaunamas, būtinai naudokite tinkamą kabelio įvorę ir patikrinkite sandarumą – taip išlaikysite IP66/IP67 apsaugą visą eksploatacijos laiką.
